In-line-tyyppiset tyhjiöimugeneraattorit PU

Commaelecin PU-sarjan lineaariset monivaiheiset tyhjiögeneraattorit on suunniteltu erityisesti automaattiseen käsittelyyn ja poiminta-asennuksiin. Kompaktin, kevyen ja öljyttömän rakenteen ansiosta nämä yksiköt tarjoavat vakaat alipainetasot ja toimivat hiljaisesti. Tarjoamme mukautettavia malleja, tyhjiömäärityksiä ja liitäntävaihtoehtoja; ota meihin yhteyttä tilauksen tekemiseksi.
Napsauta ja aloita valinta
》Palaa tuotetietoihin

In-line-tyyppiset tyhjiöimugeneraattorit PU

PU Series Linear Multi-Stage Vacuum

PU-sarjan lineaarinen monivaiheinen tyhjiö

Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi

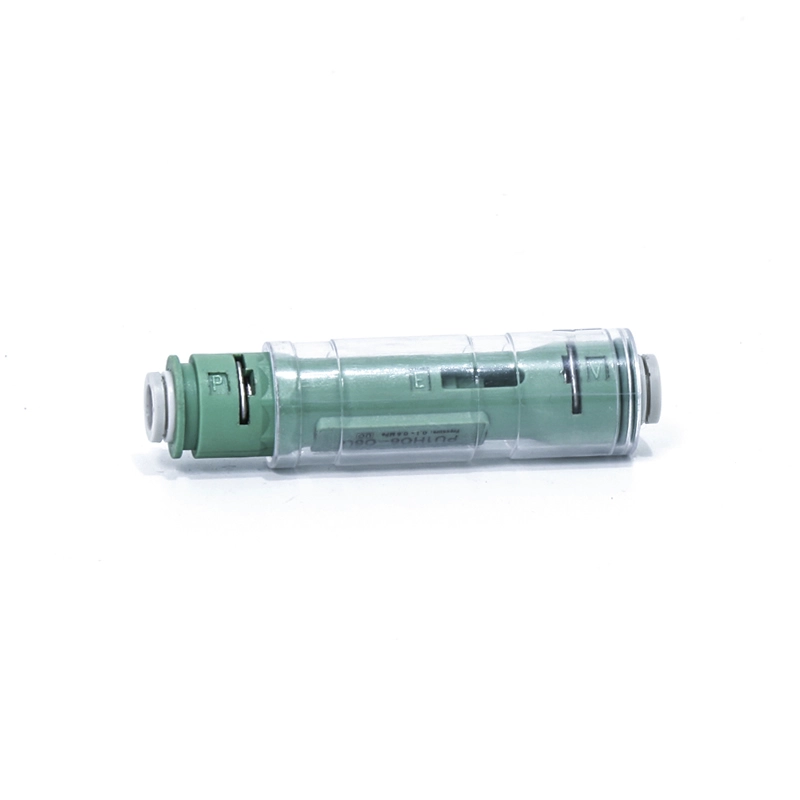

PU-sarjan Lineaarinen monivaiheinen tyhjiögeneraattori on kompakti, ilmakäyttöinen tyhjiöratkaisu, joka on suunniteltu automatisoituun käsittelyyn, poiminta-asennus- ja siirtosovelluksiin sekä teollisuuden että puhtaan ympäristön asetuksissa. Rakennettu monisuuttimen ejektoriperiaatteen ympärille, se tuottaa luotettavan tyhjiön käyttämällä vain öljytöntä paineilmaa – ei sähköä, ei liikkuvia mekaanisia osia tyhjiöpolulla eikä öljyn saastumisvaaraa. Tämä tekee siitä ihanteellisen valinnan valmistajille, jotka tarvitsevat turvallista, hiljaista ja energiatehokasta tyhjiöntuotantoa tiloissa, joissa perinteiset pumput ovat liian tilaa vieviä tai liian kalliita jatkuvaan käyttöön.


Mikä on PU-sarja?

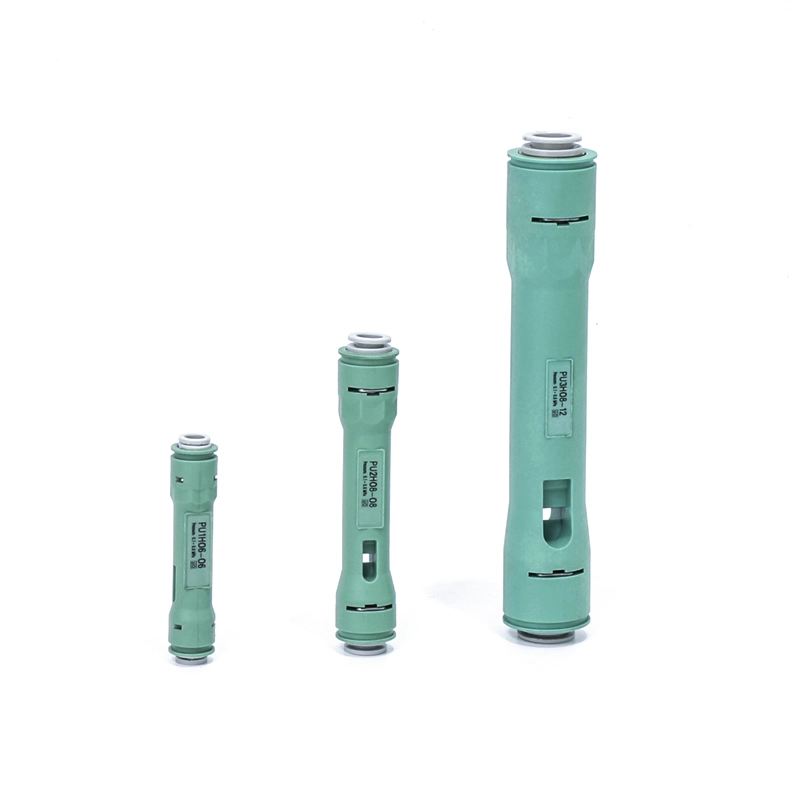

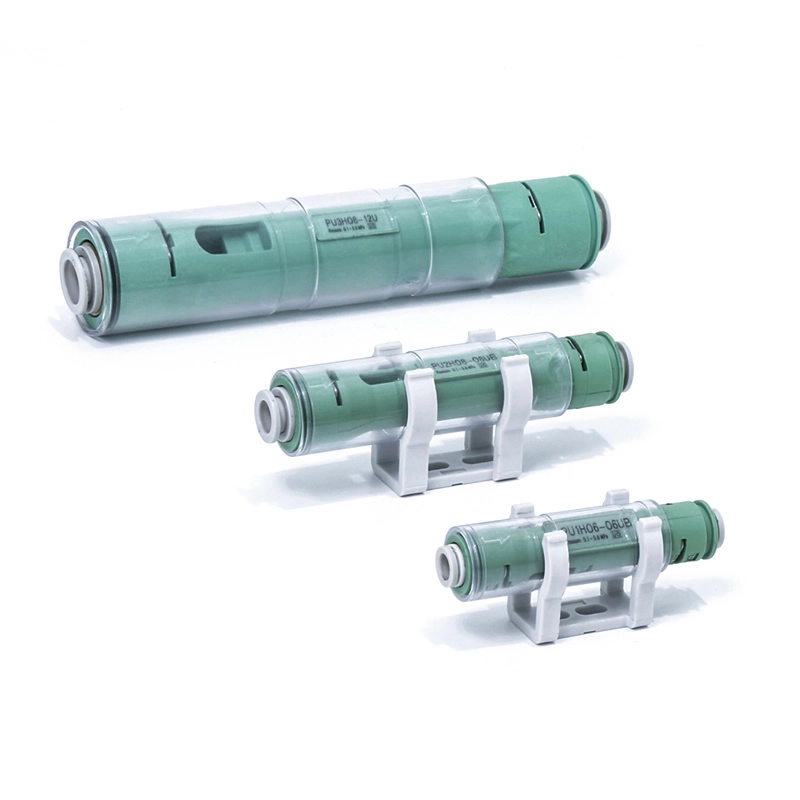

Mikä PU-sarja oikein on? Se on sarja lineaarisia monivaiheisia tyhjiögeneraattoreita, joita on saatavana kolmessa runkokokossa – PU1, PU2 ja PU3 –, jotka kattavat laajan imuvirtausalueen noin 10 l/min – 171 l/min. Jokaisessa koossa on tarjolla neljä tyhjiölle ominaista varianttia: B-tyypin ultramatalapainemalli (vain PU1), H-tyypin suurtyhjiömalli, L-tyypin korkean suorituskyvyn malli ja M-tyypin matalapainemalli. Tämän joustavan matriisin avulla insinöörit voivat sovittaa generaattorin tarkasti työkappaleeseen – olipa kyseessä sitten huokoinen, hengittävä materiaali, joka tarvitsee suurta virtausta, tai tiheä, vuotamaton osa, joka tarvitsee syvän alipainetason. Jokainen yksikkö on määritelty selkeällä tilauskoodilla, joka kattaa imuvirtauksen, alipaineominaisuudet, tulo-/tyhjiö-/poistoaukon koot ja valinnaisen asennustelineen.


Tärkeimmät ominaisuudet ja suunnitteluedut

PU-sarja erottuu useista käytännöllisistä suunnitteluetuista:

Kompakti ja kevyt— pieni jalanjälki ja helppo asennus työkaluihin, kiinnikkeisiin ja robotin päätetoimijoihin.

Energiansäästö— Toissijainen tyhjiöputki ottaa talteen ja käyttää uudelleen osan käyttöenergiasta, mikä vähentää ilmankulutusta 40–50 % verrattuna saman spesifikaation omaavaan yksivaiheiseen generaattoriin.

Alhainen melu— vakiona on konfiguroitava äänenvaimennin, joka alentaa pakokaasujen melua selvästi perinteisten lineaaristen generaattoreiden äänenvoimakkuuden alapuolelle.

Nopea huoltoon— ilmanottoaukossa ja tyhjiössä käytetään pikaliittimiä, joten yksikkö voidaan purkaa sekunneissa nopeaa puhdistusta tai putken vaihtoa varten.

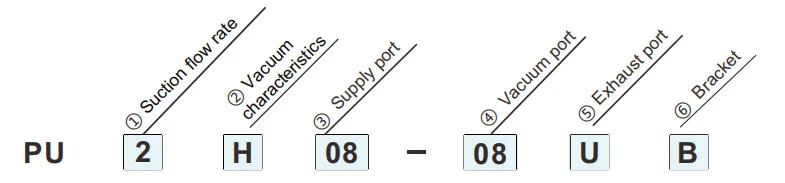

Kuinka tilata

In-line Type Vacuum Vacuum Generators PU

  • Pienikokoinen, kevyt ja helppo asentaa.
  • Toissijainen tyhjiöputki vähentää energiankulutusta 40–50 % verrattuna saman spesifikaation omaavaan yksivaiheiseen alipainegeneraattoriin.
  • Konfiguroitavalla äänenvaimentimella varustettuna se tuottaa alhaisemmat melutasot perinteisiin lineaarisiin generaattoreihin verrattuna.
  • Kaasun sisääntulossa ja tyhjiössä on pikaliitännät, jotka mahdollistavat nopean purkamisen ja helpottavat puhdistusta.

In-line Type Vacuum Vacuum Generators PU

① Imuvirtaus
1 10-19 l/min
2 40-44 l/min
3 158-171 l/min
④ tyhjiöportti PU1 PU2 PU3
04 ø4
06 ø6
08 ø8
10 ø10
12 ø12
② Tyhjiön ominaisuudet
B* Erittäin matalapaineinen tyyppi
H Korkeatyhjiötyyppi
L Korkean suorituskyvyn tyyppi
M Matalapaineinen tyyppi
⑤ Pakokaasuaukko
Nolla portin pakokaasu
U äänenvaimentimen putkella
③ Syöttöportti PU1 PU2 PU3
04 ø4
06 ø6
08 ø8

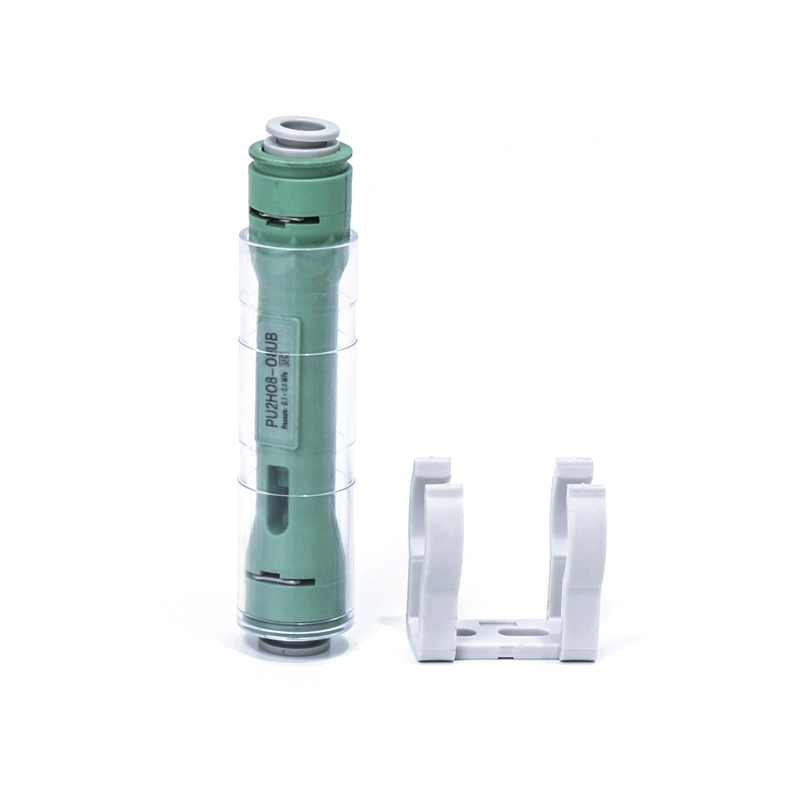

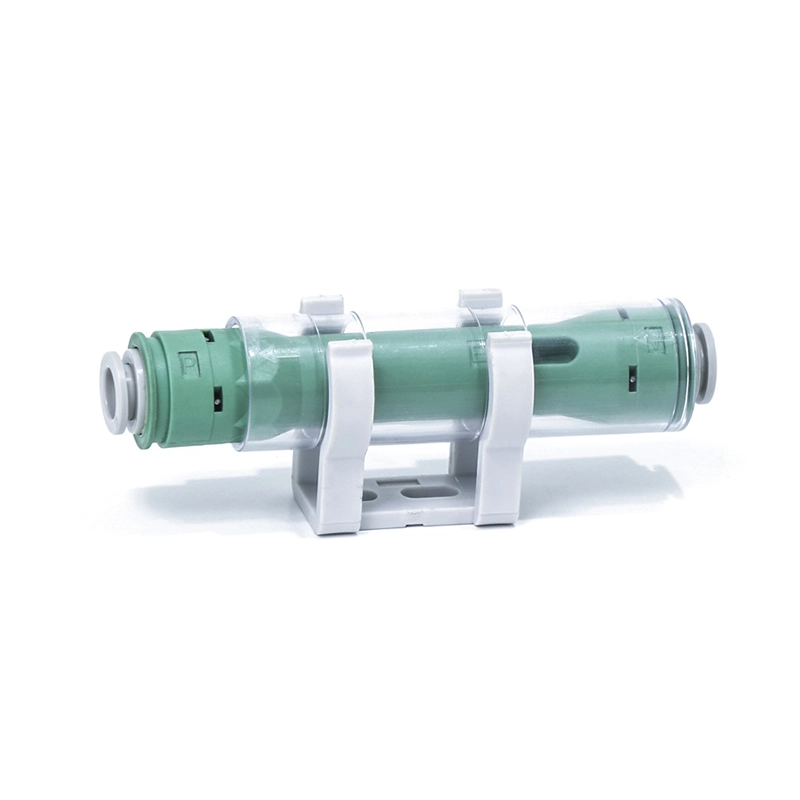

⑥ Kiinnike
Nolla Ilman kiinnikettä
B Kannattimella

Tekniset tiedot

Tuote
malli
PU1 PU2 PU3
B H L M H L M H L M
Suuttimen halkaisija (mm) 0.6 0.4 0.3 0.6 0.8 0.7 0.9 1.5 1.3 1.9
Nesteet Öljytön paineilma
Käyttölämpötila-alue (℃) 0~60 (Ei jään muodostumista)
Käyttöpainealue (MPa) 0,1-0,6
Nimellispaine (MPa) 0.2 0.5 0.6 0.45 0.5 0.5 0.35 0.5 0.5 0.35
Saavuta alipainetaso (kPa) -83 -90 -75 -84 -93 -75 -90 -93 -75 -90
Imuvirtausnopeus (l/min) 10 14 13.6 19 41.8 44 40 162 171 158
Ilmankulutus (l/min) 10.1 8.8 7.2 16.2 34.8 21 38.4 131 97 142


Sovellus

PU-sarja sopii monenlaisiin käyttöskenaarioihin

• Elektroniikka ja puolijohde – öljytön toiminta ja puhdistettava napsautussovitus sopivat piirilevyjen, kiekkojen ja herkkien komponenttien käsittelyyn ilman kontaminaatiota.

• Pakkaus ja ruoka – hiljainen äänenvaimennin ja nopeasti irrotettava runko tukevat pussien, laatikoiden ja tarjottimien hygieenistä poimimista ja paikkaa. yksiköt puhdistetaan paineilmalla, pehmeällä harjalla tai ultraäänikylvyllä.

• Pelti-, lasi- ja puuntyöstö – suuremman virtauksen PU2- ja PU3-mallit siirtävät levyjä ja levyjä luotettavasti leikkaus- ja lajittelulinjoilla.

• Robotiikka ja automatisoitu kokoonpano – kompaktin jalanjäljen ansiosta useat generaattorit voidaan asentaa suoraan tarraimeen, joista kukin palvelee yhtä imukuppia itsenäiseen, vyöhykkeelliseen ohjaukseen.

• Laboratorio, lääketiede ja lääketiede – tiimit arvostavat kontaminaatiota, sähkötöntä toimintaa ja helppoa huoltoa herkkää käsittelyä varten.

Koska PU-sarja toimii pelkällä myymäläilmalla, se on myös luotettava valinta kannettaviin valaisimiin ja manuaalisiin työasemiin.


📄
