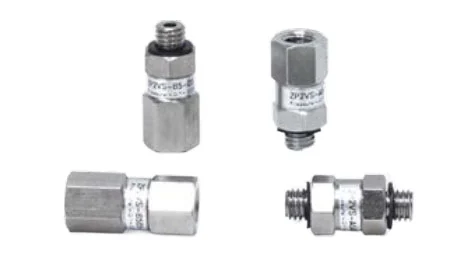

Tyhjiönsäästöventtiili ZP2Vs
Comma ZP2VS ruostumattomasta teräksestä valmistettu tyhjiölogiikkaventtiili — osta tukkumyynti valmistajalta parhaaseen hintaan. Tyhjiönsäästöventtiili ZP2Vs ruostumattomasta teräksestä valmistettu tyhjiölogiikkaventtiili mahdollistaa vakaan usean kupin tyhjiökäsittelyn yhdellä alipainegeneraattorilla. Se rajoittaa automaattisesti ilmavirtausta peittämättömissä kupeissa järjestelmän tyhjiön säilyttämiseksi ja palauttaa täyden imuvoiman, kun työkappale havaitaan. Ei vaadi johdotusta, kytkentää tai manuaalista säätöä, nopea puhallusvapautus tehokkaaseen käsittelyyn.
Napsauta ja aloita valinta
》Palaa tuotetietoihin
Tyhjiönsäästöventtiili ZP2Vs
ZP2VS-sarjan tyhjiönsäästöventtiilit
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Comma ZP2VS ruostumattomasta teräksestä valmistettu tyhjiölogiikkaventtiili — osta tukkumyynti valmistajalta parhaaseen hintaan. Tämä kompakti M5-tyhjiöjärjestysventtiili ylläpitää järjestelmän tyhjiötä, kun yksi generaattori syöttää useita imukuppeja, joten yksi tarttumaton kuppi ei voi enää laskea alipainetasoa muiden päälle. Täysin ruostumaton SUS304-rakenne tekee siitä ihanteellisen sinkki- ja kuparittomille alueille elintarvike-, lääke-, elektroniikka- ja puhdastilaautomaatiossa. Kolme kiinteää aukkokokoa (0,3 / 0,5 / 0,7 mm), sisäänrakennettu suodatin ja neljä porttivaihtoehtoa peittävät imukupit Ø125 mm asti – tilaa verkosta tai pyydä tarjous jo tänään.
Ensimmäisen 100 merkin avainsanaasettelu (viite)
Comma ZP2VS ruostumattomasta teräksestä valmistettu tyhjiölogiikkaventtiili — osta tukkumyynti valmistajalta parhaimmillaan
- Tuotemerkki: Pilkku
- Tuotehakusanat: ZP2VS, ruostumaton teräs, tyhjiölogiikkaventtiili
- Ostokäyttäytymisen sanat: osta, tukkumyynti, valmistaja, hinta
Tyhjiönsäästöventtiili ZP2Vs on ruostumattomasta teräksestä valmistettu tyhjiölogiikkaventtiili (tyhjiönrajoitus-/sekvenssiventtiili), joka on suunniteltu usean kupin tyhjiönkäsittelyjärjestelmiin, joissa yksi alipainegeneraattori palvelee useita imukuppeja.
Perinteisissä järjestelmissä kuppi, joka ei pysty poimimaan työkappaletta, vetää jatkuvasti ilmaa ja vetää alas koko järjestelmän tyhjiöpainetta, mikä heikentää pitoa kiinnitetyistä osista. ZP2VS ratkaisee tämän automaattisesti: kupin ollessa tyhjä, ilmavirta työntää venttiilielementin kiinni ja imu kulkee vain kiinteän aukon kautta; Kun kuppi tiivistyy työkappaleeseen, pienentynyt imuvirtaus antaa jousen avata venttiilielementin ja täysi imuvirtaus jatkuu. Ei ohjauskaapelointia, ei kytkentätyötä, ei manuaalista säätöä työkappaleiden vaihtuessa.
Toimintaperiaate
1. Ei työkappaletta (venttiili kiinni): Ilmavirta tyhjän kupin läpi painaa hartsiventtiilielementin kiinni. Imuvirtaus on rajoitettu kiinteään aukkoon (0,3 / 0,5 / 0,7 mm), joten kuppi imee vain pienen määritellyn ilmavirran ja järjestelmän tyhjiö säilyy.
1. Työkappale paikoillaan (venttiili auki): Imuvirtaus laskee jyrkästi kupin tiivistyessä; jousivoima voittaa ilmavirtausvoiman ja avaa venttiilielementin vapauttaen täyden imuvirtauksen elementin ja kotelon välillä maksimaalisen pitovoiman saavuttamiseksi.
1. Puhallusvapautus: paineilman syöttäminen saman portin kautta puhaltaa työkappaleen pois nopeasti ja positiivisesti.
| # | Etu | Asiakasetu |
| 1 | Täysin ruostumaton SUS304 runko ja jousi | Hyväksytty sinkkittömiin / kuparittomiin sovelluksiin (elintarvikkeet, lääkkeet, elektroniikka, akku, puhdastila) |
| 2 | Estää tyhjiön putoamisen tyhjiin kuppeihin | Yksi tyhjiögeneraattori palvelee turvallisesti useita kuppeja; luotettava tartunta myös puuttuvista tai epätasaisista työkappaleista |
| 3 | Nollakytkentä toimii työkappaleiden vaihtuessa | Täysin passiivinen, itsesäätyvä toiminta – ei vaadi uudelleenohjelmointia tai manuaalista vaihtoa |
| 4 | Sisäänrakennettu suodatin (40 μm) | Suojaa venttiilielementtiä ja aukkoa lialta; pidemmät huoltovälit |
| 5 | Kompakti M5 × 0,8 liitäntä, kuusio 8 mm | Asennetaan suoraan kuppien liittimiin tai jakotukilohkoihin tiukassa robottivarren päätytyökalussa |
| 6 | Puhalluskykyinen | Tukee ylipaineilmapuhallusta nopeaan ja puhtaaseen työkappaleen vapauttamiseen |
| 7 | Kolme aukkokokoa (0,3 / 0,5 / 0,7 mm) | Hieno yhteensopivuus kupin kokoon ja alipainegeneraattorin kapasiteettiin |
| 8 | Leveä käyttökuori | −100 ~ +0,7 MPa alipainepuolen paine, 5–60 °C (ei jäätymistä) neste ja ympäristön lämpötila |

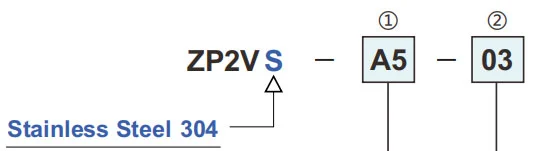

Kuinka tilata
- Kokonaismateriaali on 304 ruostumatonta terästä, jota voidaan käyttää tilanteissa, joissa sinkki ja kupari ovat kiellettyjä.
- Voi rajoittaa tyhjiöpaineen alenemista, vaikka työkappaletta ei olisikaan.
- Työkappaleita vaihdettaessa ei tarvita vaihtotoimintoa.
- Sisäänrakennettu suodatin (40 μm).
| ① Liitäntälanka | |||
| Symboli | Kierre | Tyhjiögeneraattorin puoli | Pehmusteen puoli |

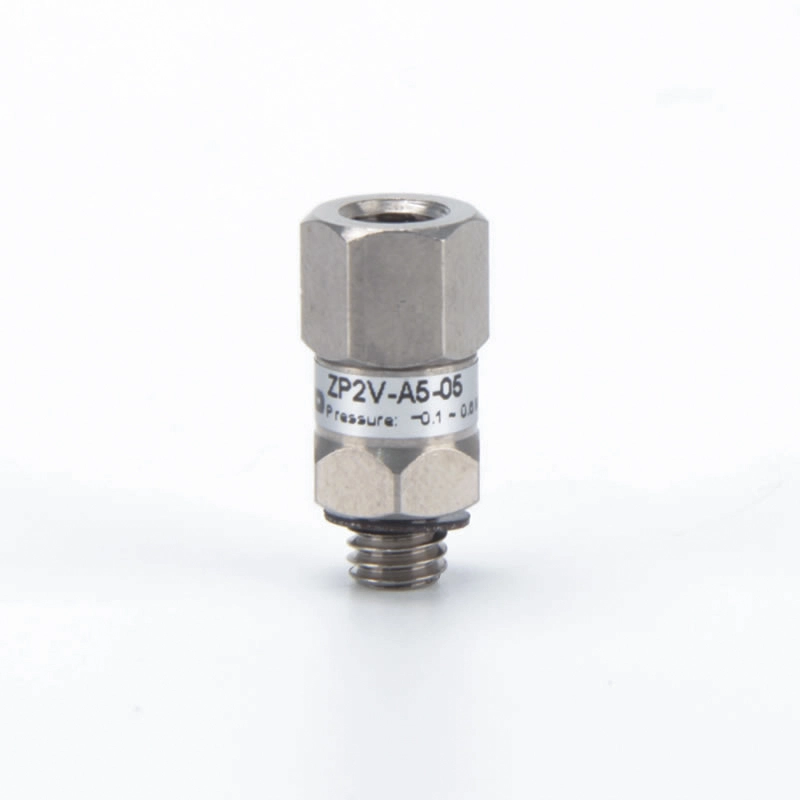

| A5 | M5 × 0,8 | Naaras lanka | Urospuolinen lanka |

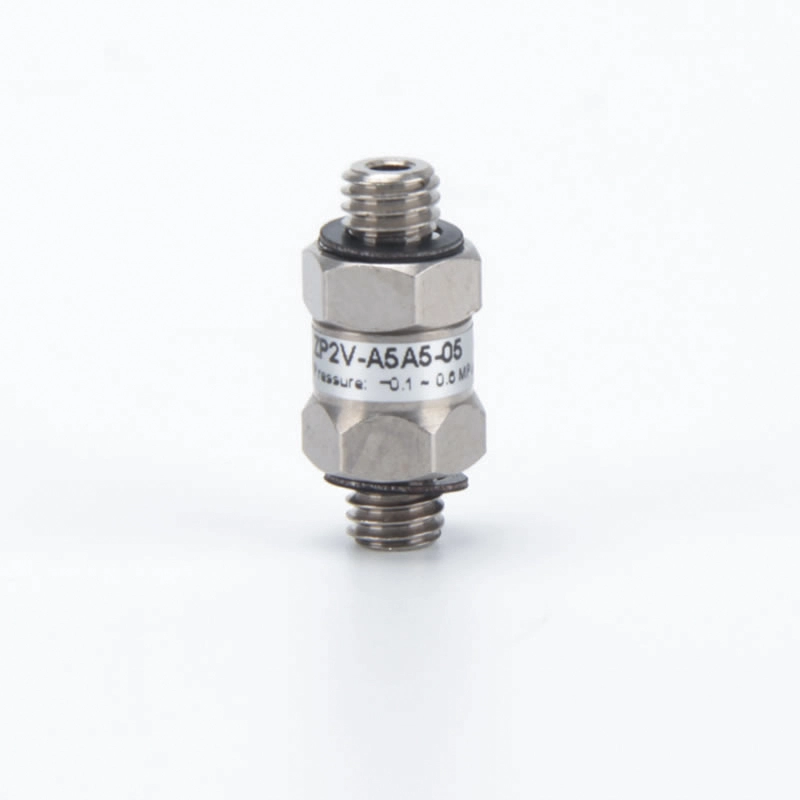

| A5A5 | M5 × 0,8 | Urospuolinen lanka | Urospuolinen lanka |
| B5 | M5 × 0,8 | Urospuolinen lanka | Naaras lanka |
| B5B5 | M5 × 0,8 | Naaras lanka | Naaras lanka |
| ② Kiinteä aukon koko (mm) | |
| 03 | ø0.3 |
| 05 | ø0,5 |
| 07 | ø0.7 |
Tekniset tiedot
| Kiinteä aukon koko (mm) | 0.3 | 0.5 | 0.7 |
| Neste | Ilmaa | ||
| Max. käyttöpainealue (MPa) | 0 ~ 0,7 | ||
| Max. käyttötyhjiöpainealue (kPa) | 0 ~ -100 | ||
| Ympäristön ja nesteiden lämpötilat (℃) | 5 ~ 60 (ei jäädytystä) | ||
| Elementin nimellinen suodatusarvo (μm) | 40 | ||
| Min. käyttövirtaus (l/min) | 3 | 5 | 8 |
| Soveltuva tyynyn halkaisija (mm) | ≤25 | ||
Rakentaminen
| Ei. | Kuvaus | Materiaali |
| 1 | Runko A | SUS304 |
| 2 | Runko B | SUS304 |
| 3 | Venttiili | Hartsi |
| 4 | Kevät | SUS304 |
| 5 | Elementti | SUS304 |
| 6 | Tiiviste | Hartsi |
Tyypilliset sovellukset
• Robottipoiminta ja -paikka monikuppitarttujalla (arkki, lasi, piirilevy, ruokatarjottimet)
• Käsittelylinjat, joissa työkappaleet puuttuvat tai vaihtelevat – kupit, joista puuttuu jokin osa, eivät enää pilaa lopun tyhjiötä
• Sinkki-/kuparittomat säännellyt ympäristöt: ruoka- ja juomapakkaukset, lääketäyttö, puolijohteiden ja paristojen valmistus
• Jakotukkiin asennettu alipainejako varren päätytyökaluissa
