Imutyynyn huolto: Käytännön hoito-opas imurointia uusille tulokkaille

Kun aloitin pneumatiikan, esimieheni sanoi minulle jotain, jota en täysin arvostanut vasta vuosia myöhemmin: "Imukuppi ei kulu itsestään. Se vain laiminlyödään, kunnes se epäonnistuu."

Suurin osa epäonnistuneistatyhjiötyynytOlen nähnyt myymälän kerroksia, joita ei lyöty alistumaan kovalla työllä – ne jätettiin huomiotta eläkkeelle jäämiseen. Tämä opas on kirjoitettu insinööreille ja teknikoille, jotka ovat uusia tyhjiökäsittelyssä ja haluavat pitää imukuppinsa käynnissä pidempään ja vähemmän draamaa.

Tunne varoitusmerkit ensin

Ennen kuin rakennat huoltorutiinia, sinun on tunnistettava, kun jokin on poissa käytöstä. Liian monet ihmiset odottavat, kunnes tyyny pudottaa työkappaleen, ennen kuin he tutkivat. Silloin on jo myöhäistä.

Tarkkaile näitä kuutta signaalia:

• Jaksoaika hiipii ylöspäin
• Satunnaiset pitohäiriöt tai luisto
• Tiivistehuuli näyttää kiiltävältä tai öljyiseltä
• Näkyviä halkeamia tai vääristymiä huulessa
• Työkappaleissa alkaa näkyä jälkiä käsittelyn jälkeen
• Tyhjiömittari näyttää yli 10 % alle ensimmäisen käyttöönoton yhteydessä tallennetun arvon

Mikä tahansa näistä riittää pysähtymään ja tutkimaan. Älä odota, että pudonnut osa piristää päivääsi.

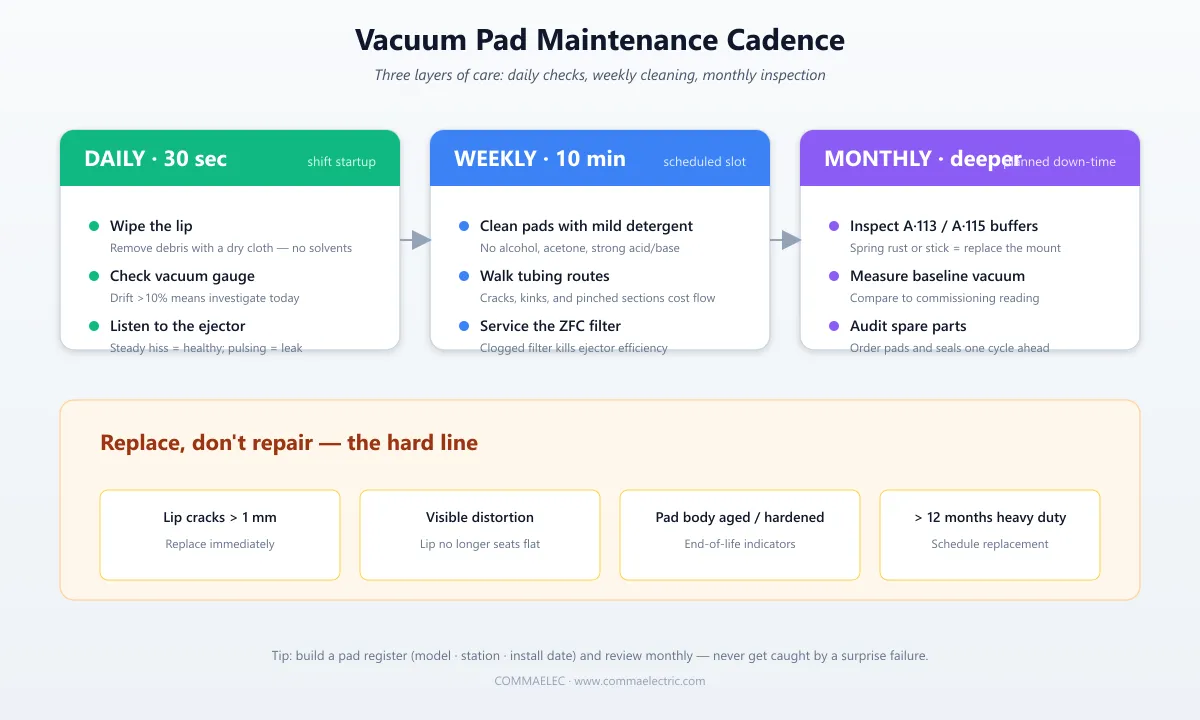

Päivittäin: 30 sekuntia riittää

Huolto ei ole iso projekti.Tärkeimmät asiat vievät alle minuutin.

Katso huulta ennen käynnistystä.Edellisen työvuoron roskat – pakkausjätteet, paperipöly, öljykalvo, lastut – tuhoavat tiivisteen. Pyyhi puhtaalla kuivalla liinalla. Ohita liuottimet; kuivaa kangasta riittää.

Vilkaise alipainemittariae. Useimmissa asetuksissa on mittari lähellä ejektoria. Huomaa lukema, kun järjestelmä on juuri otettu käyttöön. Vertaa päivittäin. Jopa 5 % poikkeama on normaalia melua. Yli 10 % tarkoittaa, että jokin on muuttunut.

Kuuntele ejector.Terveen tyhjiögeneraattorin sihiseminen on tasaista. Jos se voimistuu, himmenee tai alkaa sykkiä, sinulla on todennäköisesti vuoto jossain tai suodatin on tukossa.

Nämä kolme tarkistusta yhdessä kestävät noin 30 sekuntia ja ne lasketaan päivittäiseksi terveystarkastukseksi koko tyhjiöpiirille.

Viikoittain: 10 minuuttia on tarpeeksi

Estä kiinteä paikka kerran viikossa ja käy läpi tämä luettelo.

Puhdista tyynyt. Pese lämpimällä vedellä ja miedolla neutraalilla pesuaineella.Vältä alkoholia, asetonia, vahvoja happoja ja vahvoja emäksiä – ne hajottavat NBR:ää, silikonia, polyuretaania ja useimpia elastomeerejä molekyylitasolla. NBR turpoaa joissakin liuottimissa; silikoni haurastuu vahvassa hapossa.

Kuivaa ilmassa luonnollisesti tai käytä matalapaineista ilmapistoolia.Älä puhalla korkeapaineilmapistoolia lähietäisyydeltä – tiivistyshuuli vääristyy.

Kävele letkun reittiä.Etsi halkeamia, kovettumia, taittumia tai puristuneita kohtia. Puristettu letku on yksi yleisimmistä pneumaattisten järjestelmien hiljaisista vioista: kaapelihyllyjen alle jäänyt tai liikkuvien akseleiden puristama letku muodostaa hitaasti "käsipainon" poikkileikkauksen sisään ja virtaushäviöt voivat ylittää 30 %.

Puhdista tai huolla tyhjiösuodatin.COMMAELECin ZFC-sarjan tyhjiösuodattimissa ja HFL-inline-suodattimissa on läpinäkyvä kulho. Kun se haalistuu, huolla se. Suodatin on pohjimmiltaan tyhjiöjärjestelmän keuhko – kun se tukehtuu, ejektori toimii kovemmin, imee enemmän energiaa ja kuolee nuorempana.

Kuukausittain: hieman perusteellisemmin

Kuukausittaiset tarkastukset menevät tason syvemmälle.

Tarkasta jousikuormitetut kiinnikkeet.COMMAELECin A·113 sisäjousi ja A·115 ulkoinen jousipuskurikiinnikkeet toimivat iskunvaimentimina robotin ja tyynyn välillä. Jos näet ruostetta, tarttumista tai jousta, joka ei palaa puristuksen jälkeen, vaihda se. Epäonnistuneen puskurin ansiosta iskut kulkeutuvat suoraan tiivistehuulen sisään, ja tämä vaurio on peruuttamaton.

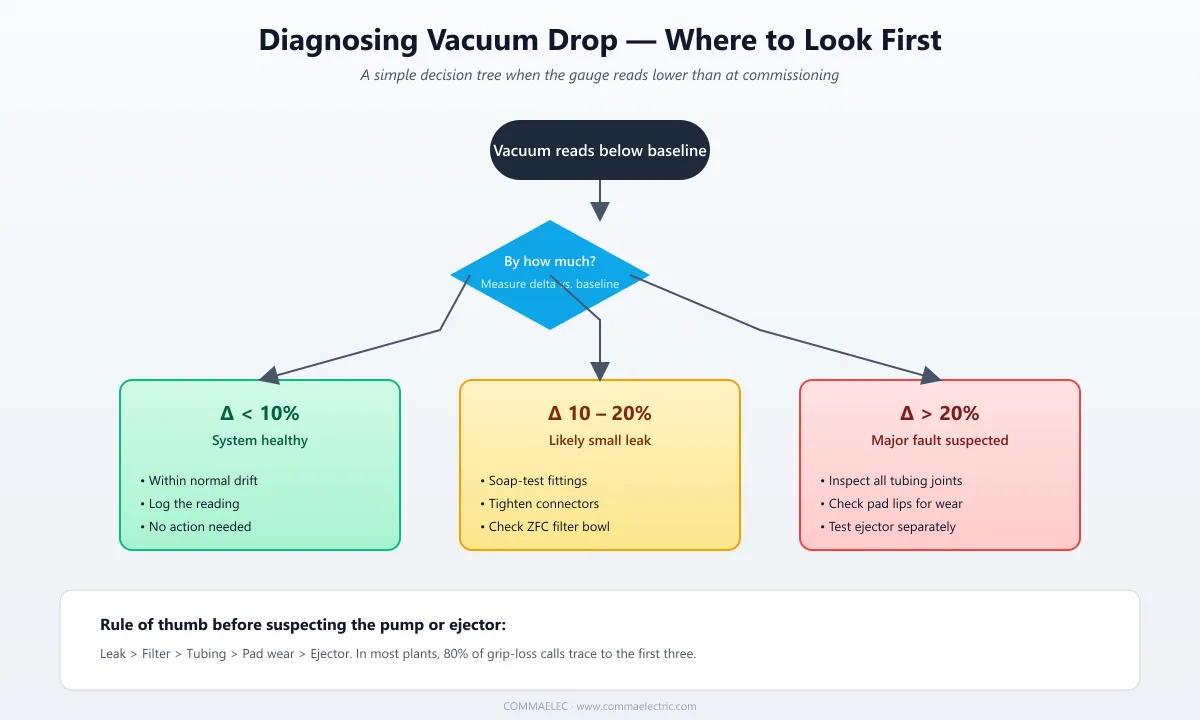

Mittaa tyhjiön taso.Irrota imukuppi työkappaleesta ja lue tyhjiö ejektorin puolelta. Vertaa käyttöönoton yhteydessä tallentamaasi lähtötasoon:

• Alle 10 % pudotus → järjestelmä terve
• 10–20 % pudotus → todennäköinen pieni vuoto; tarkista varusteet
• Yli 20 % pudotus → tarkasta letkut, liittimet, huulet ja tarkista kuluminen

Audit varaosat.Pehmusteen rungot kestävät tyypillisesti 6-12 kuukautta käyttösuhteesta riippuen. Tiivisteet ja O-renkaat kuluvat nopeammin. Tee varastotarkastus kerran kuukaudessa ja tilaa vaihtoja kuukausi ennen tarvetta. Olen nähnyt tuotantolinjojen pysähtyvän yhden puuttuvan O-renkaan takia – älä anna sen olla sinä.

Milloin sinun pitäisi vaihtaa, ei korjata

Jotkut olosuhteet tarkoittavat, että tyyny on valmis – älä yritä imettää sitä mukana.

• Halkeamia, jotka ovat syvempiä kuin 1 mm huulessa
• Näkyvä vääristymä; huuli ei enää istu tasaisesti
• Pehmusteen runko vaurioitunut, kovettunut tai vanhentunut
• Sama tyyny käytössä yli 12 kuukautta raskaassa käytössä

Kiusaus on työntää tyyny läpi "yhden työvuoron". Tyhjiövauriot ovat välittömiä: kun tiiviste rikkoutuu, osa putoaa. Tiedä, missä raja on, äläkä ylitä sitä yhden vaihtojakson säästämiseksi.

Kolme rakentamisen arvoista tapaa

Muutamia viimeisiä tapoja, jos olet aloittamassa.

Pidä rekisteriä. Yksinkertainen laskentataulukko toimii:tyynyn malli, asema, asennuspäivämäärä, vaihtopäivämäärä. Tarkista se kuukausittain, etkä tule koskaan yllättymään äkillisestä epäonnistumisesta.

Valokuvaa vanhat tyynyt, kun vaihdat ne.Uudet teknikot eivät useinkaan osaa sanoa, onko käytetty tyyny vaurioitunut vai vain käytetty. Valokuvakirjasto rakentaa viitteesi nopeasti.

Pysy yhteydessä toimittajaasi. COMMAELECon valmistanut pneumaattisia tyhjiökomponentteja yli vuosikymmenen ajan. Kun osut tuntemattomaan tilanteeseen, kokenut sovellusinsinööri voi säästää tunteja arvailulta.

TyhjiötyynySuunnittelu ei ole monimutkaista, mutta pitkän käyttöiän saavuttaminen edellyttää, että pienet yksityiskohdat tehdään johdonmukaisesti. Rakenna yllä oleva lihasmuisti, niin pehmusteet kestävät kauemmin kuin viereisen lahden.

Usein kysytyt kysymykset

Kuinka usein imukuppi pitää vaihtaa?

6-12 kuukauden välein on tyypillinen vaihteluväli. Korkeataajuiset syklit (yli 10 minuutissa), korkeat lämpötilat ja öljyiset ympäristöt lyhentävät käyttöikää.

Pehmusteeni ote heikkenee – onko tyhjiöpumppu viallinen?

Ei välttämättä. Tarkista vuodot, tarkista suodatin, tarkista letkut ja vasta sitten epäile pumppua. Suurin osa pitohäviöstä juontaa juurensa kolmeen ensimmäiseen.

Huulissa on öljyä, joka ei pese pois. Mitä nyt?

Liota noin viisi minuuttia lämpimässä vedessä neutraalilla pesuaineella ja pyyhi sitten varovasti pehmeällä liinalla. Pieni määrä isopropyylialkoholia toimii pinttyneiden jäämien poistamiseen, mutta vältä voimakkaita liuottimia.
