How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kiina korkealaatuiset pallonivel-imukupit ZP2-J

I. Keskeiset vahvuudet

Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).

II. Sovellusten poimiminen teollisuuden mukaan

A. Lääketiede ja lääketeollisuus

A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto

A.2 Keskeiset skenaariot:

1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)

2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)

3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)

B. Elektroniikka- ja puolijohdeteollisuus

B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys

B.2 Keskeiset skenaariot:

1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)

2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)

3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)

C. Auto- ja autonosien teollisuus

C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton

C.2 Keskeiset skenaariot:

4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)

5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)

6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)

D. Elintarvike- ja pakkausteollisuus

D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä

D.2 Keskeiset skenaariot:

1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)

2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)

E. Logistiikka- ja varastoteollisuus

E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto

E.2 Keskeiset skenaariot:

1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)

2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)

F. Uusi energia ja erikoisteollisuus

F.1 Uusi energia (litiumparisto/pv):

1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)

F.2 Tulostus ja paperi

1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)

III. Yhteenveto ydinsopeutumislogiikasta

Työkappaleen ominaisuudet	Pipetin mukautusohjelma	Vastaavat teollisuuden skenaariot
Ohut / hauras / tarkkuus	Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin	Elektroniset puolijohteet, lääkkeet
Raskaat esineet / Suuri koko	Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä	Autot, logistiikkapaneelit
Terveys/saastumisen ehkäisy	Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne	Lääketiede, ruoka
Pehmeät / epäsäännölliset pinnat	Sienimateriaali, muotoaan muuttava imukuppi	Auton sisätilat, ruoka
Antistaattiset vaatimukset	Antistaattinen silikoni, ionituulen avulla	elektroninen puolijohde

①Imun tulosuunta		⑦ Tyhjiöaukko	⑧ Kytkentälanka
TF	Pystysuora	B5	A8
		B5	—
		B5 04 06	—
RF	Lateraalinen	04 06	B5
RF	Lateraalinen	04 06	A10

③ Pehmusteen tyyppi ② tyynyn halkaisija (mm)		B06	B08	B10
③ Pehmusteen tyyppi ② tyynyn halkaisija (mm)		ø6	ø8	ø10
MU	Litteä tyyppi	—	●	●
MB	Palkeet	●	●	—

④ Materiaali
N	NBR
S	Silikoni kumi
U	Uretaani kumia
F	FKM
GN	Johtava NBR
GS	Sähköä johtava silikonikumi

⑦ Tyhjiöaukko
B5	M5x0,8 (naaras)
04	ø4 Yhden kosketuksen kiinnitys
06	ø6 Yhden kosketuksen kiinnitys

⑧ Kytkentälanka
A8	M8x1 (mies)
B5	M5x0,8 (naaras)
A10	M10x1 (mies)

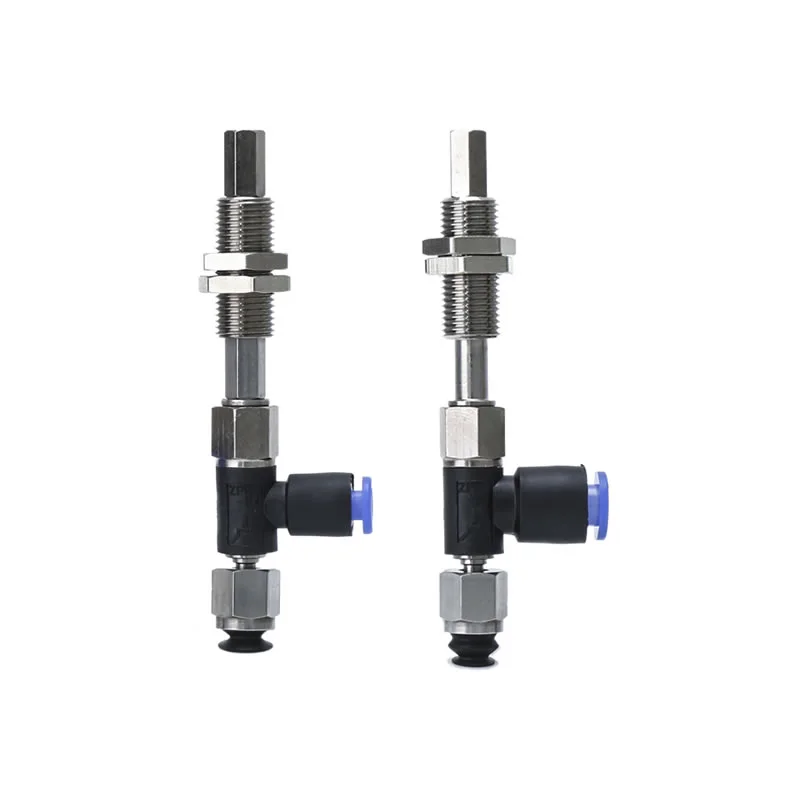

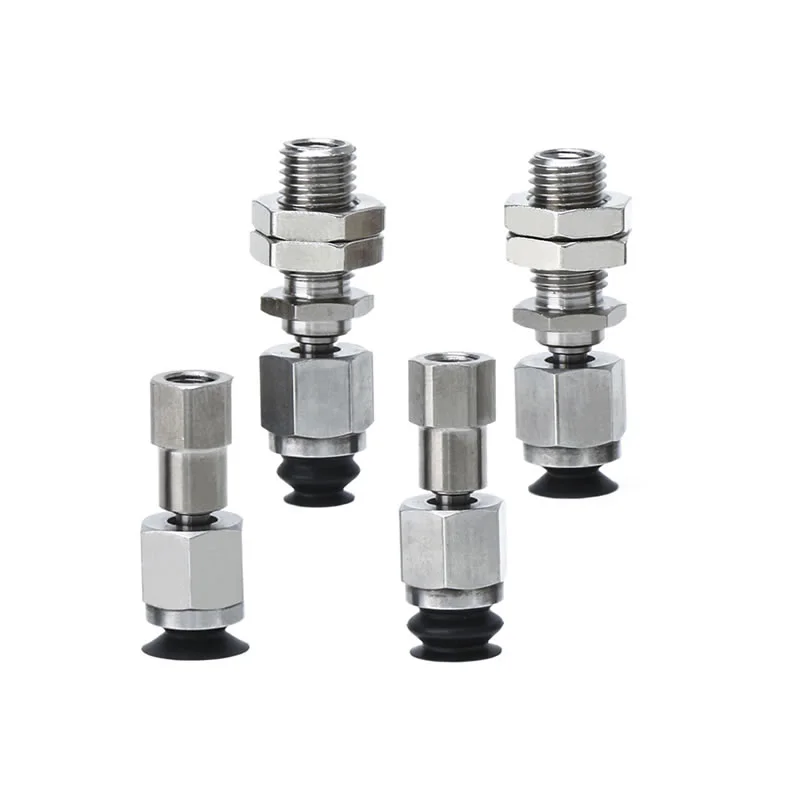

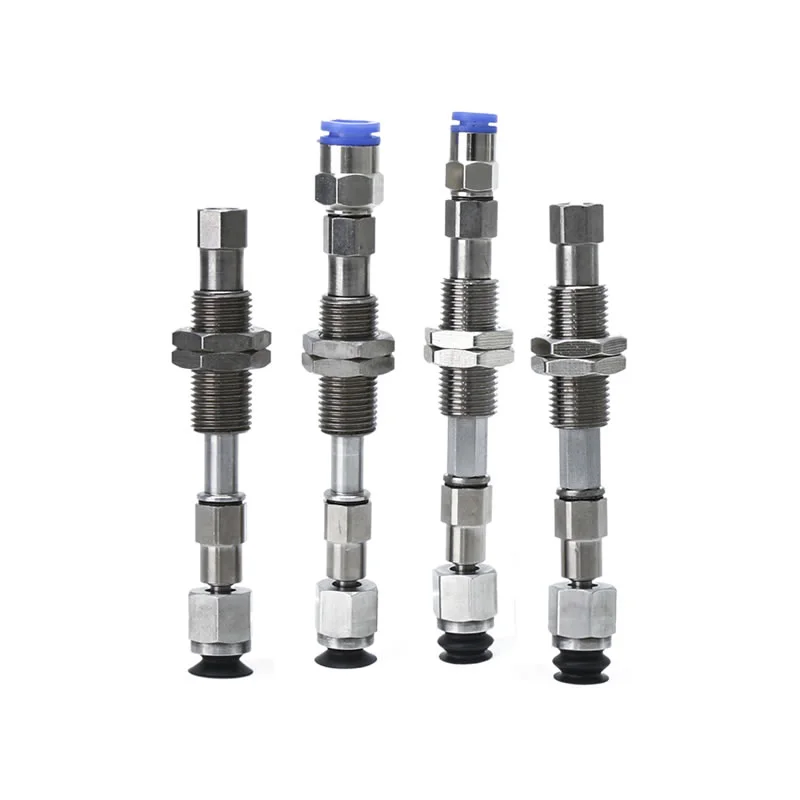

Pallonivel tyhjiöimukupit ZP2-J

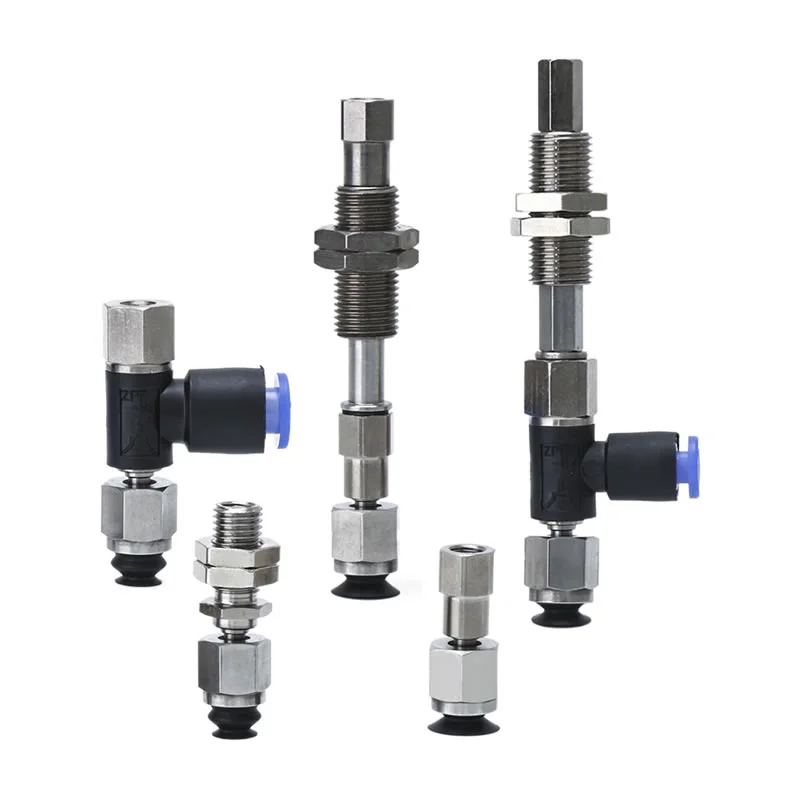

Pallonivel tyhjiöimukupit ZP2-J

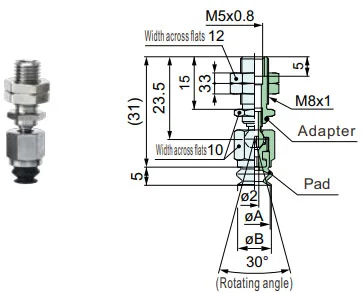

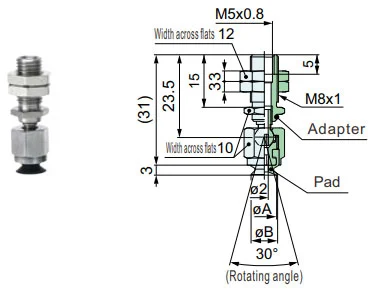

ZP2-TF-sarjan palloniveltyyppi adapterin tyhjiötyynyillä

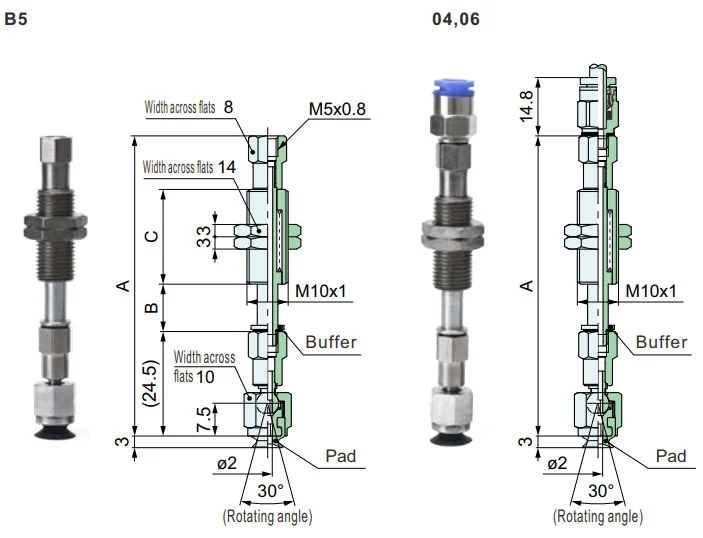

ZP2-TF-sarjan palloniveltyyppi puskurityhjiötyynyillä

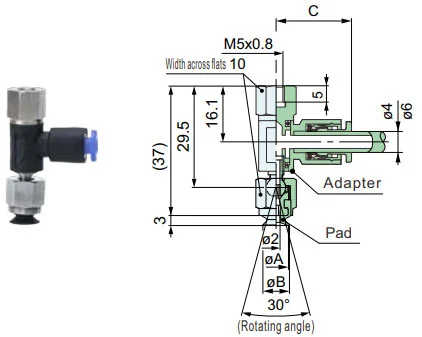

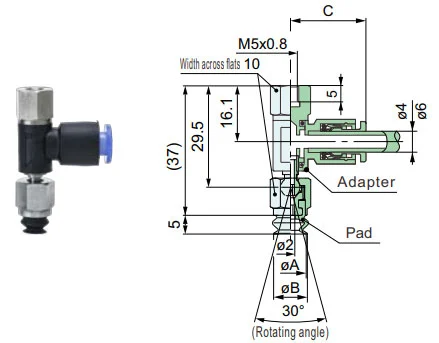

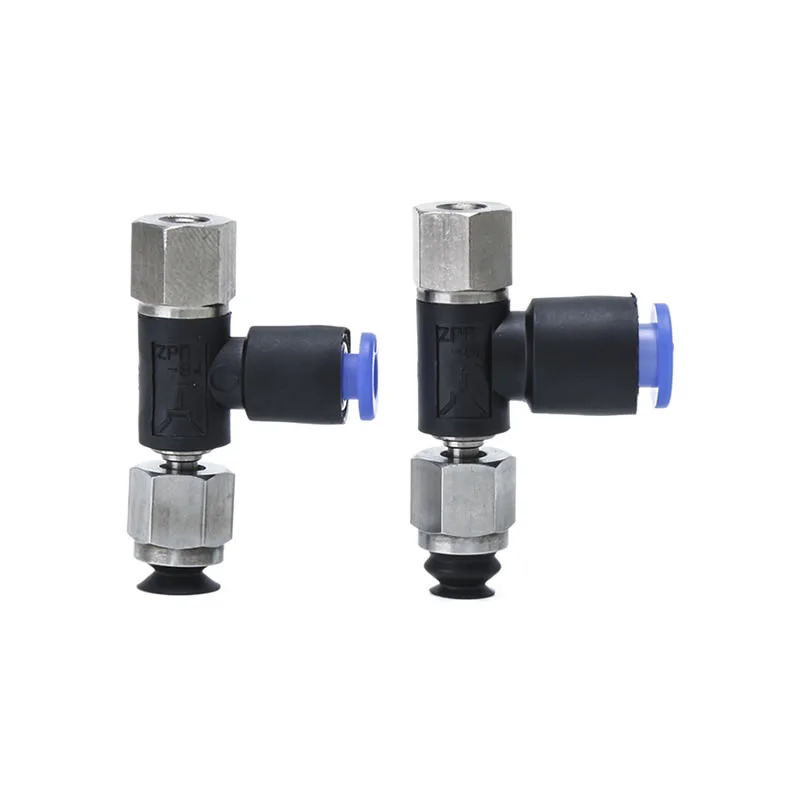

ZP2-RF-sarjan palloniveltyyppi adapteri tyhjiötyynyillä

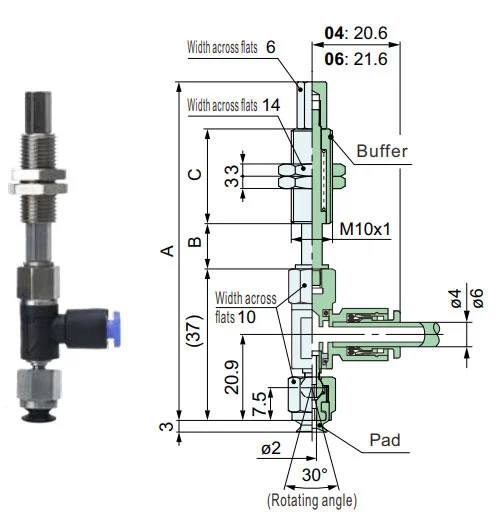

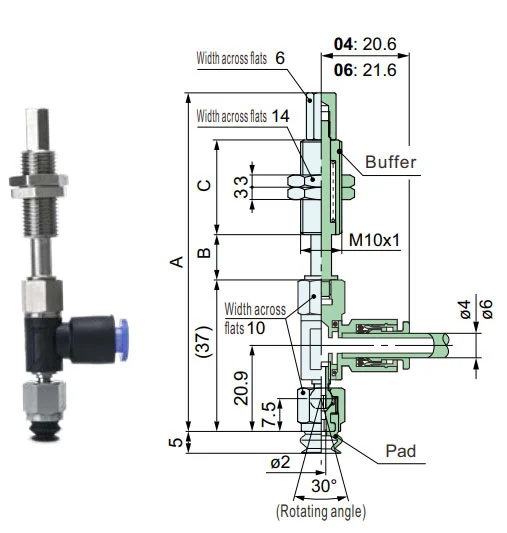

ZP2-RF-sarjan palloniveltyyppi puskurityhjiötyynyillä

Keskeiset edut

Kustannustehokas ja luotettava toimitus

Joustava palloliitossuunnittelu

Parannettu vakaus monimutkaisissa olosuhteissa

Valinnainen puskuri ja pyörimisen estorakenne

Useita tyynyjä ja kokoja

Tyypilliset sovellukset

Teollisuusautomaatio

Monimutkainen työkappaleen käsittely

Miksi valita palloniveltyhjiöimukupit ZP2-J?

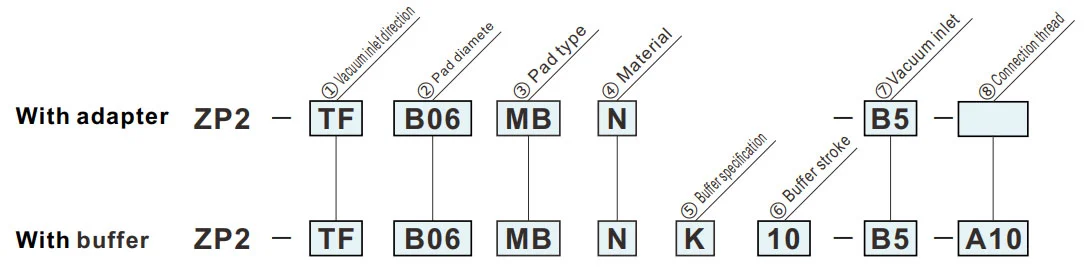

Kuinka tilata

B5

A8

B5

B5

04

06

04

06

B5

04

06

A10

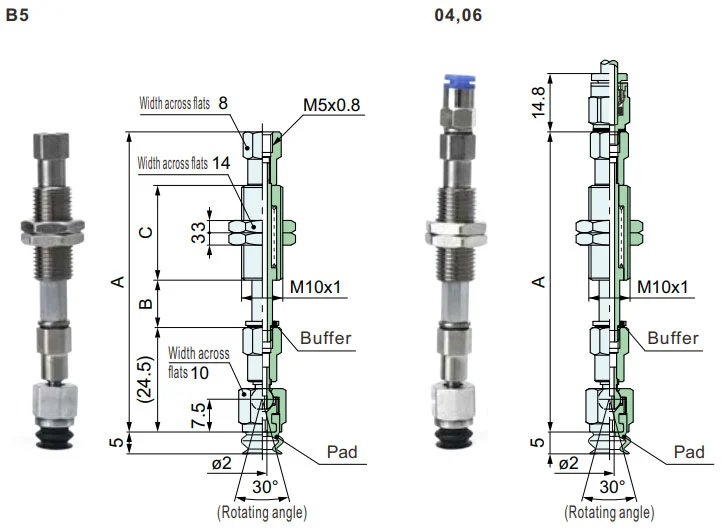

Mitat (mm)

Pehmusteen materiaali ja ominaisuudet

Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla

⑤Puskurin erittely
J	Pyörivä
K	Pyörimätön

⑥ Puskuriisku
10	10 mm
20	20 mm
30	30 mm
40	40 mm
50	50 mm

Malli							øA	øB	Sovitin
	① Tyhjiö sisääntulo suunta	② Pad dia.	③ Pad tyyppi	④ Pad Materiaali	⑦ Tyhjiö sisääntulo	⑧ Yhteys kierre
ZP2	TF	B08	MU	N S U F GN GS	B5	A8	8	8.8	ZP2-TF1-B5-A8
		B10					10	10.6

Malli							øA	øB	Sovitin
	① Tyhjiö sisääntulo suunta	② Pad dia.	③ Pad tyyppi	④ Pad Materiaali	⑦ Tyhjiö sisääntulo	⑧ Yhteys kierre
ZP2	TF	B06	MU	N S U F GN GS	B5	A8	6	7	ZP2-TF1-B5-A8
		B08					8	9
