Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).

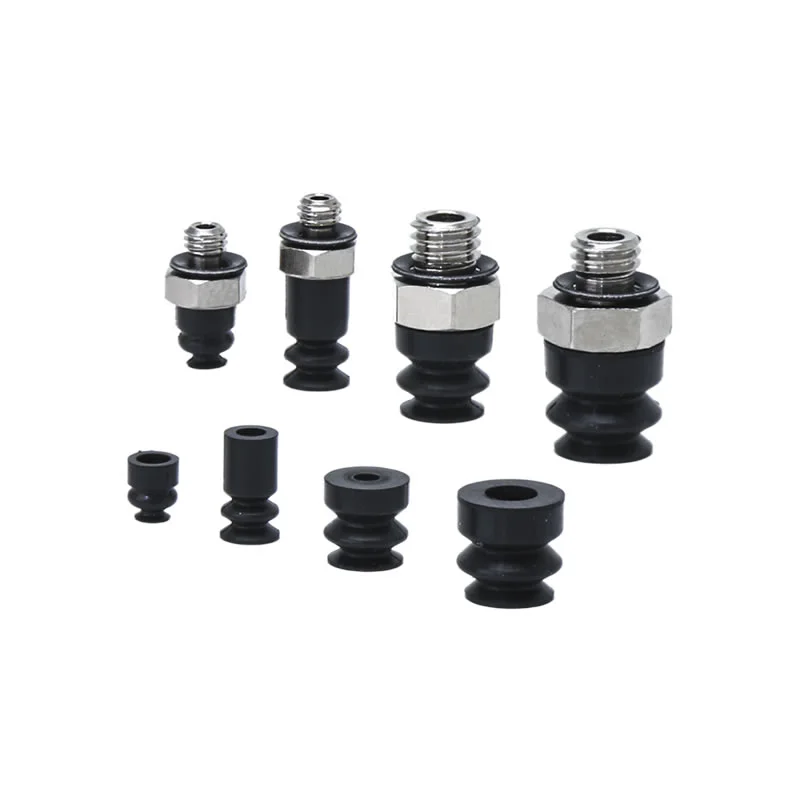

Minipalkeet tyhjiöimukupit ZP2-ZJ
Zhejiang Comma Electric Co., Ltd:ltä löydät valtavan valikoiman minipalkkeja ZP2-ZJ tyhjiöimukuppeja Kiinasta. Näissä yksiköissä on haitarityylinen palkeet: neljä eri kokoa (φ2mm, φ4mm, φ5mm ja φ6mm) käyttävät 1,5-5 mm:n palkeen rakennetta (, φ12mm, φ12mm). φ30mm, φ40mm ja φ46mm) käyttävät 4,5-palkeista rakennetta. Kaikki tämän sarjan imukupit on valmistettu korkealaatuisista kumi- ja silikonimateriaaleista, ja saatavilla on myös erikoismateriaalivaihtoehtoja, kuten antistaattisia versioita.
Napsauta ja aloita valinta
》Palaa tuotetietoihin
Minipalkeet tyhjiöimukupit ZP2-ZJ
ZP2-sarjan palkeet tyhjiötyynyyksikkö
ZP2-T-sarja sovittimella palkeet tyhjiötyyny
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Commaelec on johtava valmistaja, minipalkeet tyhjiöimukupit ZP2-ZJ ovat ihanteellinen ratkaisu tarkkaan ja vakaaseen käsittelyyn kompakteissa ja tehokkaissa teollisuusympäristöissä.
Mitkä ovat ZP2-ZJ-tyynyjen tärkeimmät ominaisuudet?
Palkeen rakenne
Harmonikkatyylinen muotoilu 1,5-kerroksisilla (φ2–φ6) ja 4,5-kerroksisilla (φ15–φ46) kokoonpanoilla
Joustavat laskokset mukautuvat epätasaisiin, kaareviin tai vinoihin työkappaleen pintoihin
Sisäänrakennettu korkeus- ja kulmapoikkeamien kompensointi, mikä vähentää paikannusvirheitä
Poistaa ylimääräisen puskuritilan tarpeen, mikä on ihanteellinen kompakteihin laiteasetteluihin
Materiaalivaihtoehdot
NBR:kustannustehokas ja kulutusta kestävä yleisiin sovelluksiin
Silikoni:sopii korkeisiin lämpötiloihin ja puhtaisiin ympäristöihin
Räätälöidyt materiaalit (esim. antistaattiset) elektroniikkaan ja herkille teollisuudenaloille
Pilkku varmistaa vakaan materiaalin laadun ja tasaisen suorituskyvyn eri erissä
Korkea suorituskyky
Vahva ja vakaa imu myös epäsäännöllisillä tai vinoilla pinnoilla
Vähentää irtoamisriskiä verrattuna perinteisiin litteisiin kuppeihin
Kypsä tyhjiötiivistys ja paineenpitotekniikka luotettavaan toimintaan
Kiinan minipalkeiden tyhjiöimukuppien tukema ZP2-ZJ Valmistajan edut:kustannustehokkuus, monipuoliset mallit ja vakaa toimitusketju
Kuinka valita oikeat minipalkeet tyhjiöimukupit ZP2-ZJ
Oikeiden minipalkeiden tyhjiöimukuppien ZP2-ZJ valinta riippuu todellisista työolosuhteistasi. Keskity seuraaviin käytännön tekijöihin:
1. Työkappaleen muoto ja pinta
Epätasaiset / kaarevat pinnat → valitse enemmän palkekerroksia (4,5-kerros) paremman joustavuuden saavuttamiseksi
Pienet, hieman epätasaiset osat → 1,5-kerros on riittävä ja vakaampi
Paljerakenne auttaa kompensoimaan kulma- ja korkeuseroja tarttumisen aikana
2. Työkappaleen koko ja paino
Pienet/kevyet osat → φ2–φ6
Suuremmat tai raskaammat osat → φ15–φ46
Suuremmat halkaisijat tarjoavat vahvemman imuvoiman ja paremman vakauden
3. Työympäristö
Normaaliolosuhteet → NBR (kustannustehokas)
Korkea lämpötila / puhdas ympäristö → silikoni
Elektroniikka / herkät osat → antistaattiset materiaalit
Pilkku tukee materiaalin räätälöintiä alan erityistarpeiden mukaan
4. Laitteiden tila ja asettelu
Kompaktit automaatiojärjestelmät → ZP2-ZJ on ihanteellinen, koska ei tarvita ylimääräistä puskuritilaa
Varmista, että kupin korkeus ja isku sopivat koneellesi
Tarkista yhteensopivuus olemassa olevien asennus- ja imujärjestelmien kanssa
5. Käsittelyn nopeus ja tarkkuus
Nopea poiminta ja sijoittaminen → pienemmät kupit nopealla vasteella
Tarkkuusasemointi vaaditaan → valitse sopivat palkeet tasoitusvirheiden vähentämiseksi
6. Vakausvaatimukset
Jos työkappaleet ovat vinossa tai epätasaisesti sijoitettuina, aseta etusijalle:
Monikerroksiset palkeet
Suurempi kontaktialue
Tämä parantaa tiivistystä ja vähentää imuhäiriöitä
Käytännön valintavinkki
Jos olet epävarma, aloita:
Keskikokoinen (esim. φ15–φ30)
Materiaali silikoni tai NBR
1,5-kerros yleiskäyttöön / 4,5-kerros monimutkaisille pinnoille
Optimoi sitten todellisen testisuorituksen perusteella.

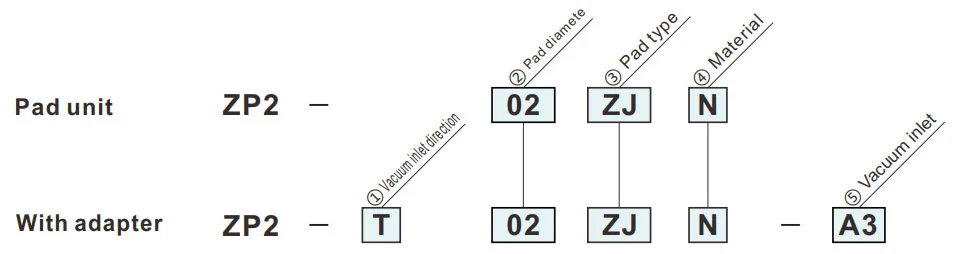

Kuinka tilata
- Käytetään, kun puskurille ei ole tilaa (jousityyppi).
- Työkappaleet, joissa kalteva adsorptiopinta.
| ①Imun tulosuunta | |
| T | Pystysuora |
| ③tyynyn tyyppi | |
| ZJ | Palkeet |
|
⑤ Tyhjiöaukko
② tyynyn halkaisija (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (mies) | ● | ● | — | — |
| A5 | M5x0,8 (mies) | — | — | ● | ● |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja.

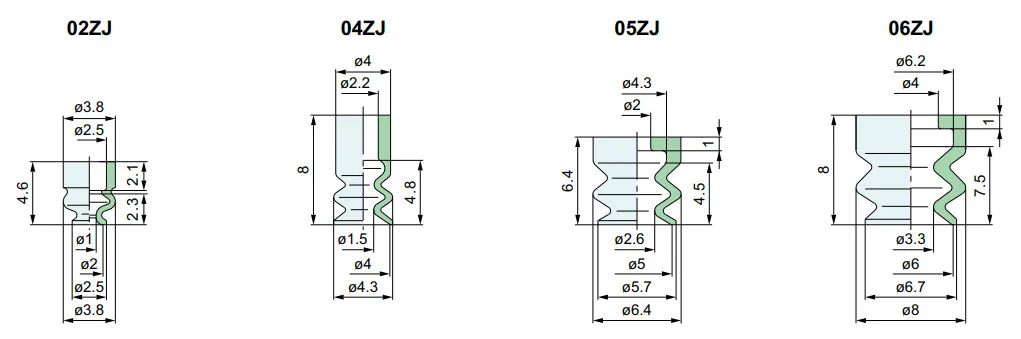

Mitat (mm)
Vihreä symboli on räätälöityjä malleja.
ZJ
Palkeet
| Malli | |||
|
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Katso malli: ZP2-02ZJS

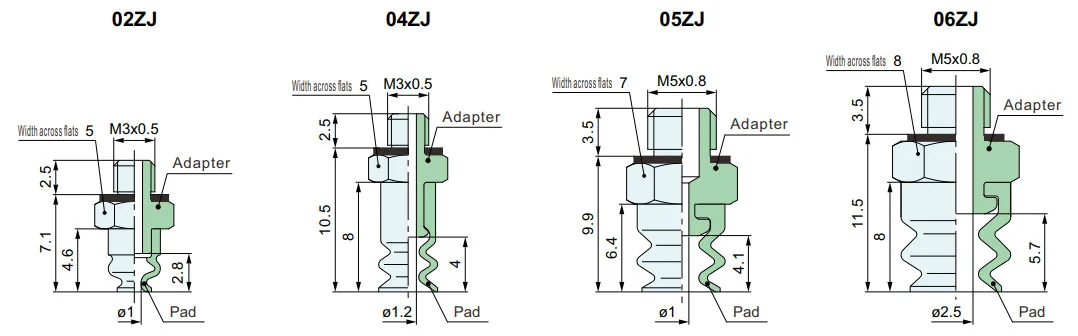

ZP2-T
Pystysuora
| Malli | Sovitin | |||||
|
① Tyhjiö tulosuunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑤ Tyhjiö sisääntulo |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Katso malli: ZP2-T04ZJGS-A3
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
