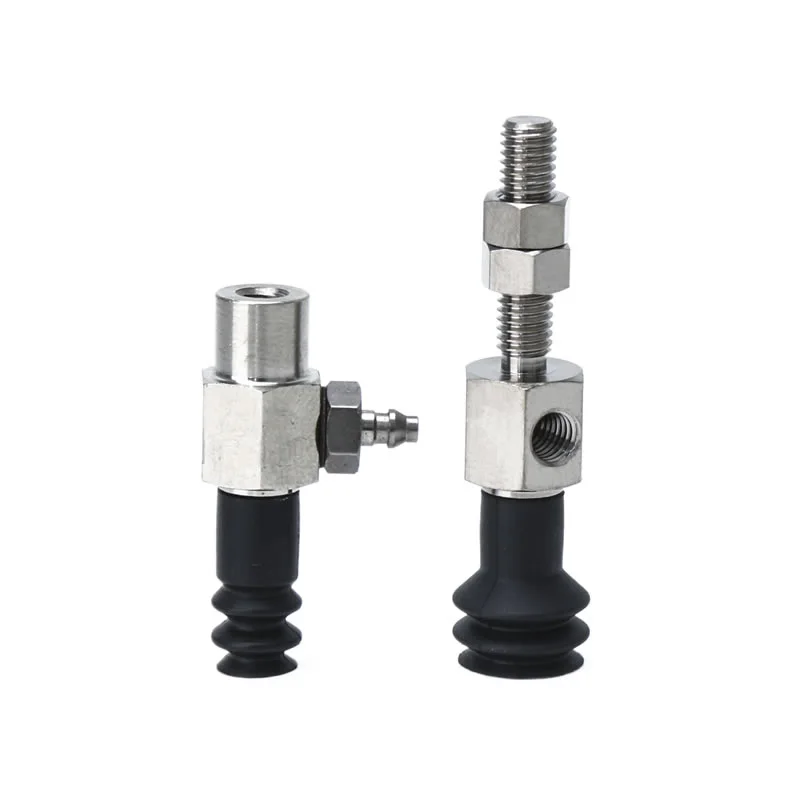

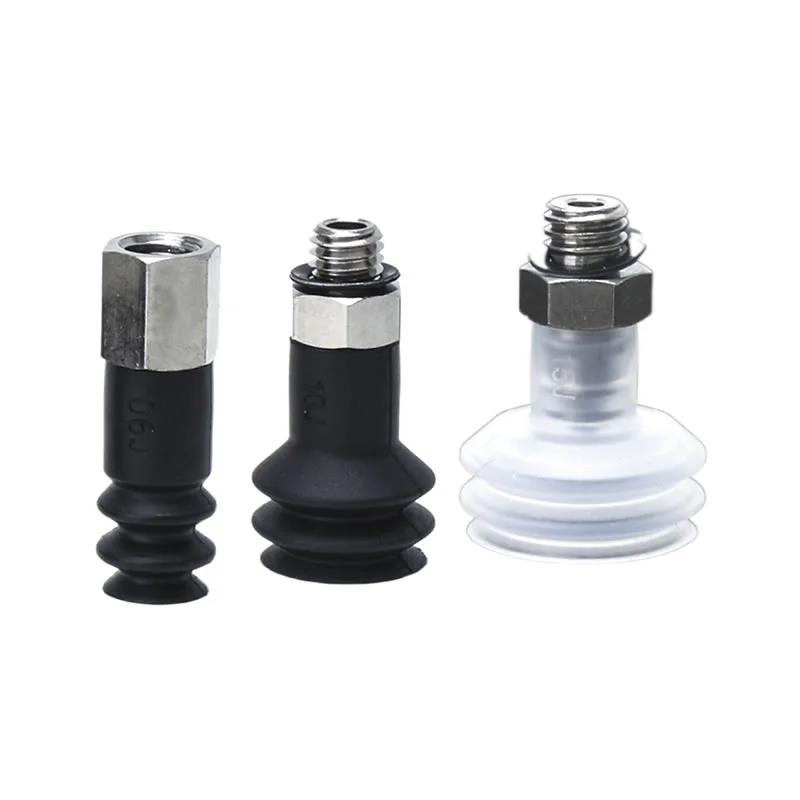

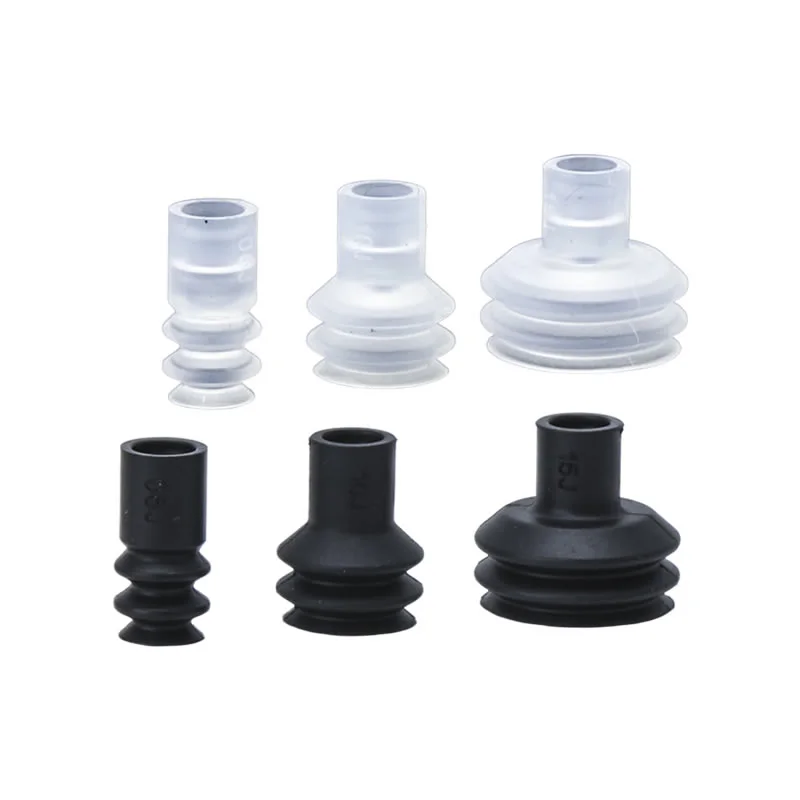

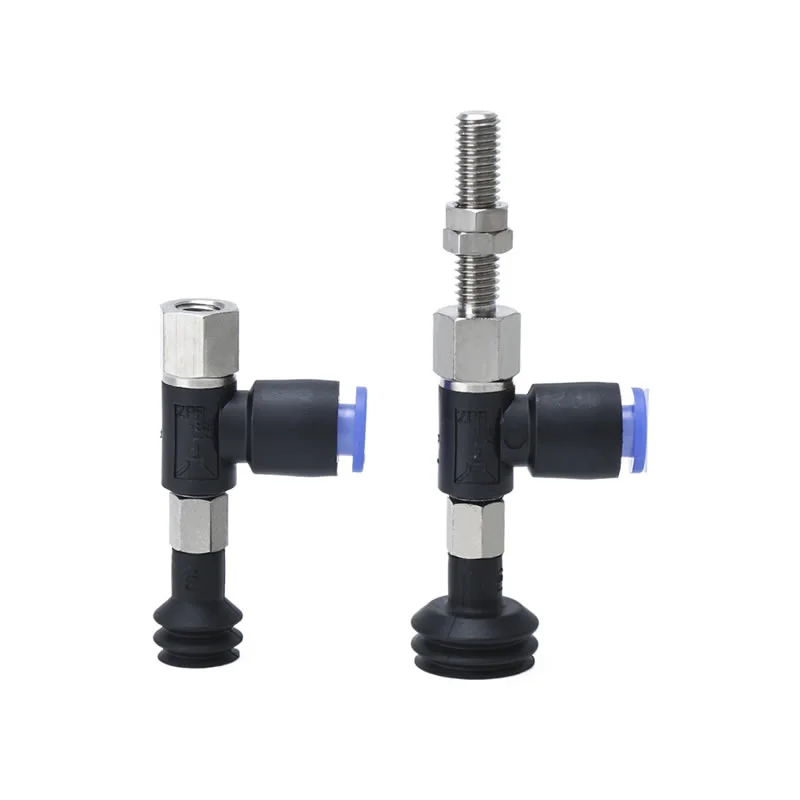

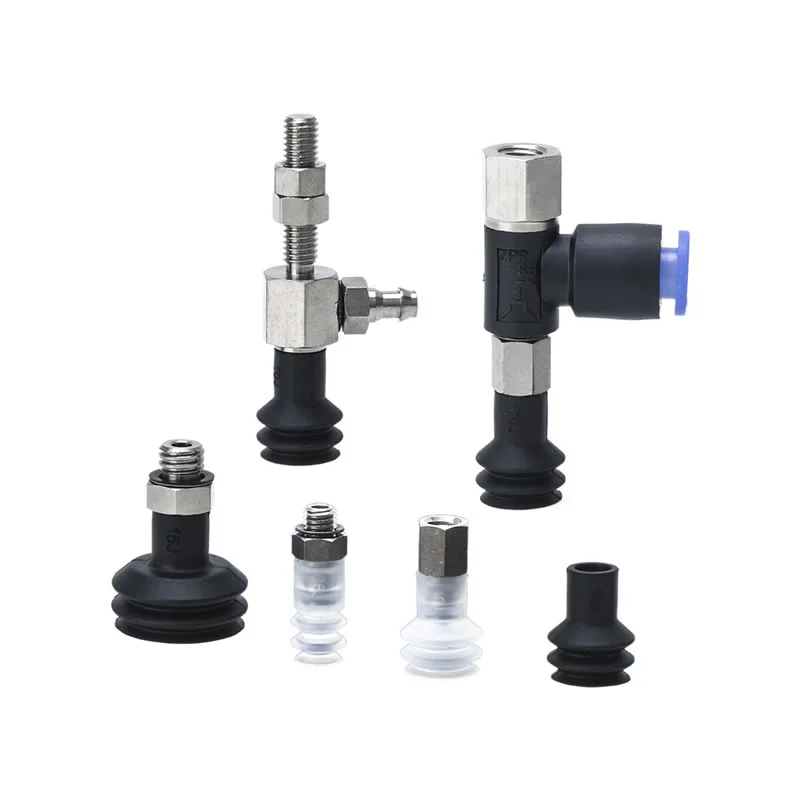

Palkeet ilman lukitusrengasta tyhjiöimukupit ZP2-J on suunniteltu kompakteihin, tarkkoihin ja mukautuviin automaatiosovelluksia varten. Ne sopivat ihanteellisesti pienille komponenteille, epäsäännöllisille osille ja tuotantolinjoille, joissa on rajoitetusti tilaa.
ZP2-J Palkekuppien tärkeimmät ominaisuudet ilman lukkorengasta
Korkea joustavuus
Monivaiheinen harmonikkarakenne (2,5-kerroksinen tai 3,5-kerroksinen) mahdollistaa pystysuoran iskunvaimennuksen, joka kompensoi korkeuseroja ja pieniä kohdistusvirheitä.
Takaa vakaan otteen epätasaisilla tai kaltevilla pinnoilla.
Tukee herkkiä tai epäsäännöllisen muotoisia työkappaleita aiheuttamatta vaurioita.
Lukitusrengasta ei tarvita
2,5-kerroksiset mallit eivät vaadi lukkorengasta, mikä yksinkertaistaa asennusta ja lyhentää kokoonpanoaikaa.
Saatavana halkaisijaltaan φ6mm, φ10mm ja φ15mm erilaisten imuvaatimusten mukaan.
Säilyttää luotettavan tarttuvuuden lukituslaitteiston puuttumisesta huolimatta.
Asennustyyppi
Suunniteltu suoraan tai modulaarisesti integroitavaksi robottikäsivarsiin ja automatisoituihin asemiin.
Kompakti rakenne sopii ahtaisiin tiloihin tuotantolinjoilla.
Tukee tehokasta materiaalinkäsittelyä elektroniikka-, ruiskuvalu- ja pienmetalliteollisuudessa.
Materiaalin vaihtelu
Palkeet ilman lukitusrengasta tyhjiöimukupit ZP2-J on valmistettu korkealaatuisesta silikonista, kumista tai polyuretaanista (PU), mikä tarjoaa yhdistelmän poikkeuksellista kulutuskestävyyttä ja joustavuutta.
Yhteensopiva puhdastila- tai antistaattisten ympäristöjen kanssa elektroniikan valmistuksessa.
Takaa pitkäaikaisen kestävyyden toistuvissa jaksoissa ja ylläpitää tasaisen tyhjiön suorituskyvyn.
Mitä eroa on ZP2-J:n ja ZP2-ZJ:n välillä?
ZP2-J
Tyyppi:Monipalkeiset palkeet ilman lukitusrengasta Imukupit ZP2-J
Lukitusrengas:Valinnainen; 2,5-kerroksiset mallit eivät vaadi lukkorengasta
Koot:2,5-kerroksinen (φ6mm, φ10mm, φ15mm), 3,5-kerroksinen (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Sovellukset:Toimii hyvin kaltevilla pinnoilla tai rajoitetulla puskuritilalla; ihanteellinen pienelle elektroniikalle, ruiskuvaletuille osille ja kompakteille metallikomponenteille
Joustavuus:Korkea pystysuora iskunvaimennus harmonikkasuunnittelun ansiosta
Asennus:Kompakti, helppo integrointi robottikäsivarsiin ja automatisoituihin asemiin
ZP2-ZJ
Tyyppi:Yksi- tai kaksivaiheinen alipainekuppi lukitusrenkaalla
Lukitusrengas:Vaaditaan turvalliseen asennukseen
Koot:Tyypillisesti suuremmat halkaisijat kuin ZP2-J; suunniteltu raskaammille tai suuremmille työkappaleille
Sovellukset:Sopii hieman suuremmille, painavammille tai jäykemmille esineille; käytetään yleisesti teollisuusautomaatiossa, jossa vakaus ja turvallinen kiinnitys ovat kriittisiä
Joustavuus:Kohtalainen iskunvaimennus; keskity luotettavaan pitoon äärimmäisen pystysuoran kompensoinnin sijaan
Asennus:Vaatii lukkorenkaan turvalliseen kiinnitykseen, yhteensopiva vakiokiinnityslaitteiston kanssa

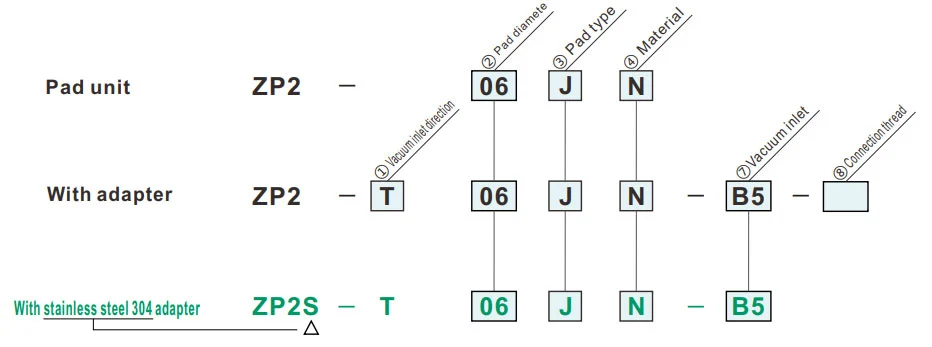

Kuinka tilata
- Käytetään, kun puskurille ei ole tilaa (jousityyppi).
- Työkappaleet, joissa kalteva adsorptiopinta.
- Sopii ZP-sarjan sovittimelle.
| ①Imun tulosuunta | ⑦ Tyhjiöaukko | ⑧ Kytkentälanka | ||
| T | Pystysuora |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Lateraalinen |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②tyynyn halkaisija (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③tyynyn tyyppi | |
| J | Palkeet (2,5-vaiheinen) |
| ⑦ Tyhjiöaukko | |||
| Urospuolinen lanka | A5 | M5 x 0,8 | |
| A6 | M6 x 1.0 | ||
| Naaras lanka | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Barb-sovitus | U4 | ø4 pehmeille letkuille | M-5AU-4 |
| N4 | ø4 nylonletkulle | M-5AN-4 | |
| U6 | ø6 pehmeille letkuille | M-5AU-6 | |
| N6 | ø6 nylonletkulle | M-5AN-6 | |
| Yhden kosketuksen sovitus | 04 | ø4 | |
| 06 | ø6 | ||
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
reen-symboli on räätälöityjä malleja.
| ⑧ Kytkentälanka | ||
| Urospuolinen lanka | A5 | M5 x 0,8 |
| A6 | M6 x 1.0 | |
| Naaras lanka | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
Mitat (mm)
Vihreä symboli on räätälöityjä malleja.
J
Palkeet
| Malli | øA | øB | øC | |||
|
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Katso malli: ZP2-06JN
Adapterin asennusmitat
ZP2-T
Pystysuora
A5, A6
| Malli | A | B | C | D | Sopeutua | |||||
|
① Tyhjiö tulosuunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑦ Tyhjiö sisääntulo |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Katso malli: ZP2-TB10JGN-A5
ZP2-T
Pystysuora
B4, B5
| Malli | A | B | Sopeutua | |||||
|
① Tyhjiö tulosuunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑦ Tyhjiö sisääntulo |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Katso malli: ZP2-TB15JN-B5
ZP2-R
Lateraalinen
A5, A6
| Malli | A | B | C | D | Sopeutua | ||||||||
|
① Tyhjiö tulosuunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑦ Tyhjiö sisääntulo |
⑧ Yhteys kierre |
⑦ Tyhjiö sisääntulo |
⑧ Yhteys kierre |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Viitemalli: ZP2-R06JGN-04-A5 Sovitin viitteelle:ZPR1-04-A5

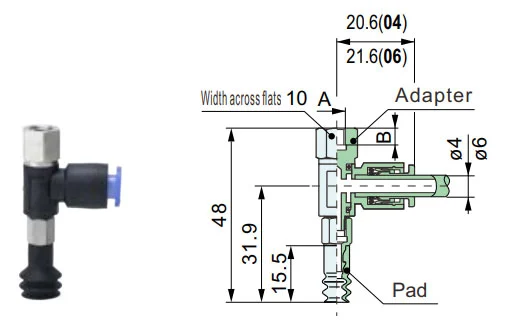

ZP2-R
Lateraalinen
B4, B5
| Malli | A | B | Sopeutua | ||||||||
|
① Tyhjiö tulosuunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑦ Tyhjiö sisääntulo |
⑧ Yhteys kierre |
⑦ Tyhjiö sisääntulo |
⑧ Yhteys kierre |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Viitemalli: ZP2-RB10JN-06-B5 Sovitin viitteelle:ZPR1-06-B5

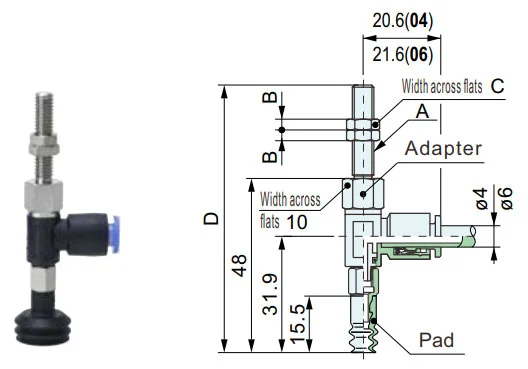

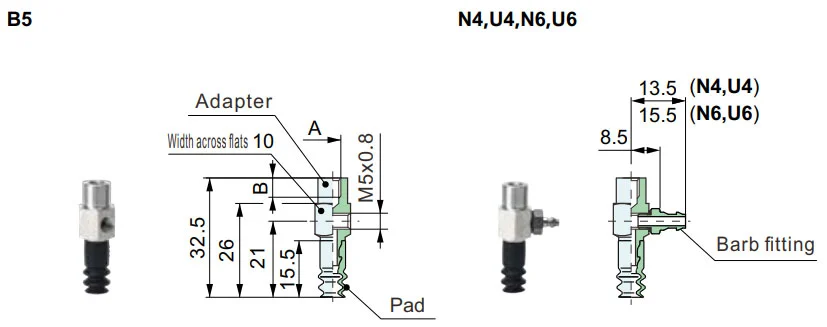

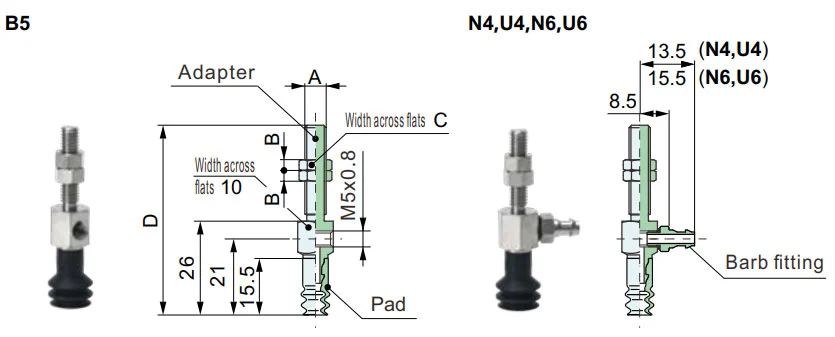

ZP2-Y
Lateraalinen
A5, A6
| Malli | A | B | C | D | Sopeutua | ||||||||
|
① Tyhjiö tulosuunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑦ Tyhjiö sisääntulo |
⑧ Yhteys kierre |
⑦ Tyhjiö sisääntulo |
⑧ Yhteys kierre |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Viitemalli: ZP2-YB15JGN-U4-A6 Sovitin viitteelle:ZPY1-U4-A6
ZP2-Y
Lateraalinen
B4, B5
| Malli | A | B | Sopeutua | ||||||||
|
① Tyhjiö tulosuunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑦ Tyhjiö sisääntulo |
⑧ Yhteys kierre |
⑦ Tyhjiö sisääntulo |
⑧ Yhteys kierre |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Viitemalli: ZP2-Y06JS-N4-B4 Sovitin viitteelle:ZPY1-N4-B4
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
Asennusopas
PDF lataus
Varoitus + Varoitus （Lue ennen käyttöä）
PDF lataus
