Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).
Perus ilman lukitusrengasta tyhjiöimukupit ZP
Kiinassa valmistetuilla Basic ilman lukitusrengasta tyhjiöimukupeilla ZP on merkittäviä etuja ja myyntivaltteja: Ensinnäkin ne tarjoavat korkean kustannustehokkuuden. Hyödyntämällä kypsää valmistusperustaa, ne hallitsevat tehokkaasti kustannuksia ja varmistavat tuotteen suorituskyvyn, mikä vähentää asiakkaiden hankintakuluja. Toiseksi ne tarjoavat erilaisia tuoteluokkia, joissa on useita eritelmiä ja malleja; Kolmanneksi heidän teknologiansa on kypsää. Käyttämällä korkealuokkaisia materiaaleja, kuten silikonia ja edistynyttä tyhjiöpaineenpitotekniikkaa, ne takaavat vahvan tarttuvuuden ja vakauden, mikä takaa turvallisen materiaalin käsittelyn. Neljänneksi niiden toimitusketju on vakaa, ja sitä tukevat vahva kotimainen teollisuusketju ja vahva tuotantokapasiteetti varmistaakseen oikea-aikaiset toimitukset. Nämä edut tekevät kotimaisista imukupeista erittäin kilpailukykyisiä teollisuusautomaation alalla.
Napsauta ja aloita valinta
》Palaa tuotetietoihin

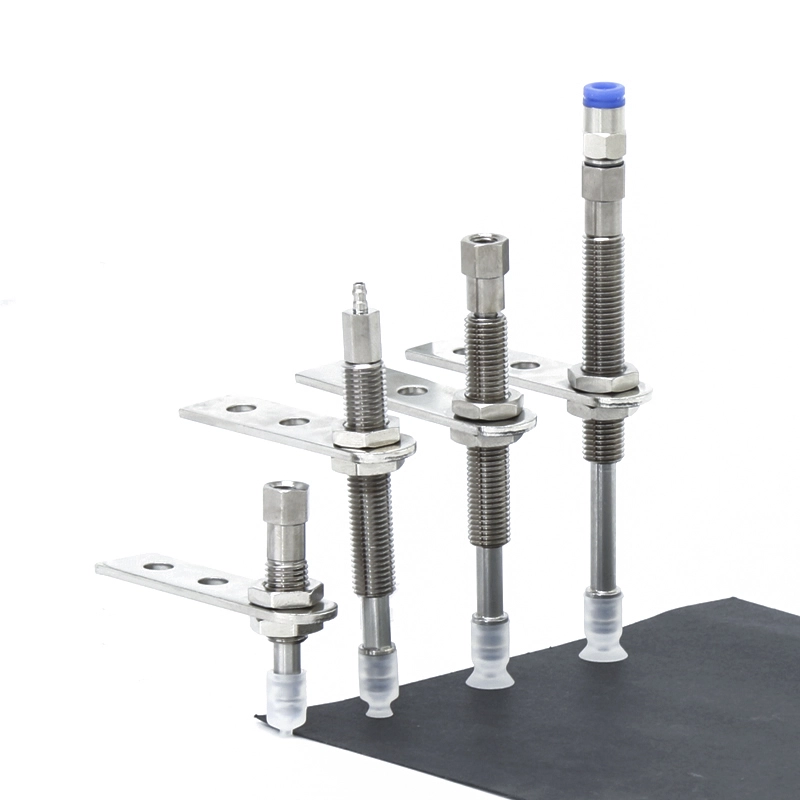

Perus ilman lukitusrengaslevy ZP -työkalua

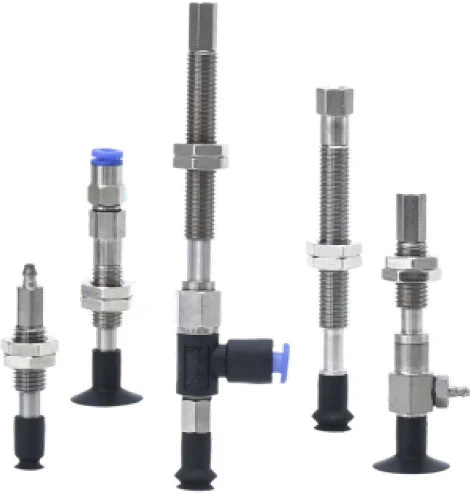

ZP-sarjan tyynyyksikkö
ZPT-sarja, jossa sovittimen tyhjiötyynyt
ZPT-sarja puskurityhjiötyynyillä

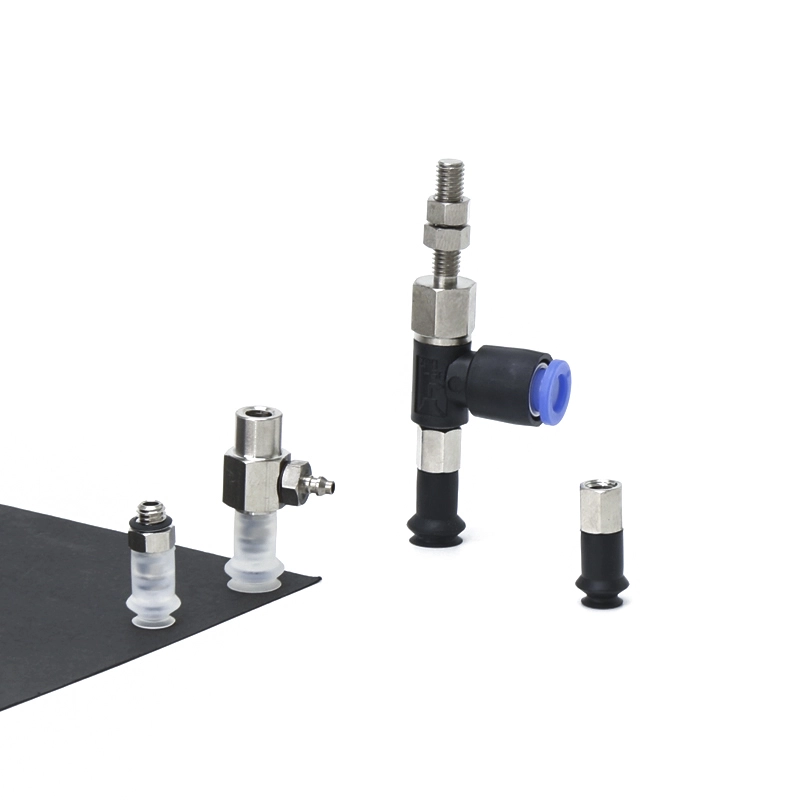

ZPR-sarja, jossa sovittimen tyhjiötyynyt
ZPR-sarja puskurityhjiötyynyillä

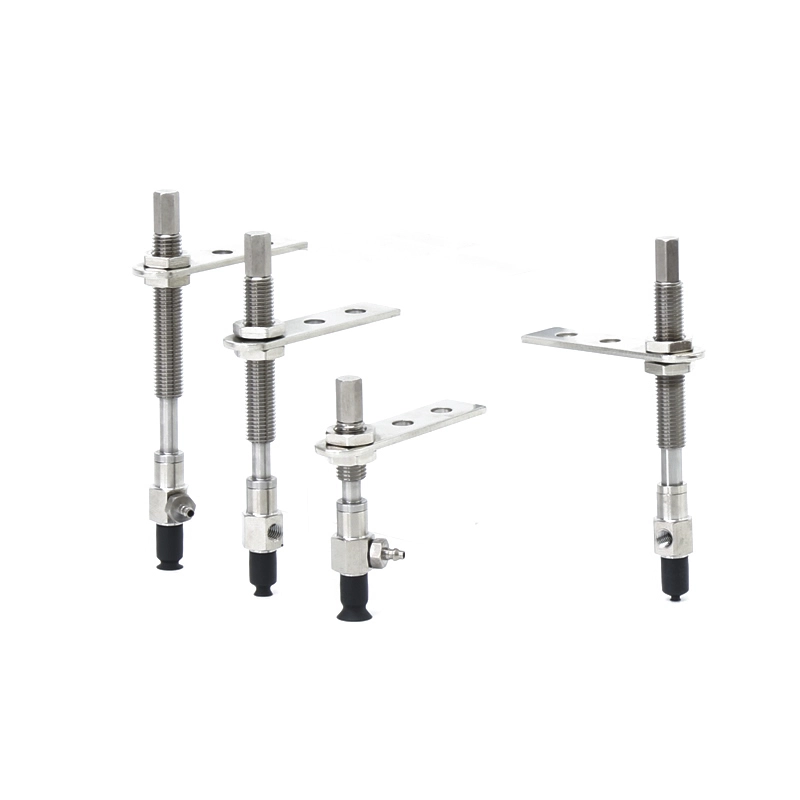

ZPY-sarja, jossa sovittimen tyhjiötyynyt
ZPY-sarja puskurityhjiötyynyillä
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Mitä ovat perus-ilman lukkorengasta tyhjiöimukupit ZP?
Määritelmä ja funktio
• Tyhjiötartuntatyökalu:Muodostaa tiivisteen työkappaleen pintaan noston ja paikantamisen mahdollistamiseksi
• Joustava sovellus:Soveltuu sileille, tasaisille tai hieman kaareville pinnoille
• Automaatiotuki:Käytetään robottikäsivarsissa, kuljettimissa ja käsittelyjärjestelmissä
Rakenteelliset ominaisuudet
• Valmistettu kestävistä elastomeereistä, kuten silikonista tai polyuretaanista
• Kevyt rakenne vähentää robottijärjestelmien kuormitusta
• Saatavana useita halkaisijoita ja muotoja eri sovelluksiin
Keskeiset edut
Joustava ja helppo asennus
• Ei lukkorengasrakennetta yksinkertaistaa asennusta ja vaihtoa
• Vähentää asennusaikaa ja huoltoa
Luotettava tiivistysteho
• Varmistaa vakaan alipaineen sileillä ja ei-huokoisilla pinnoilla
• Säilyttää tasaisen imutehon suurilla nopeuksilla käytettäessä
Kustannustehokas ratkaisu
• Yksinkertainen rakenne alentaa valmistus- ja vaihtokustannuksia
• Ihanteellinen suuriin tai korkean syklin sovelluksiin
Kestävä ja kulutusta kestävä
• Laadukkaat materiaalit takaavat pitkän käyttöiän
• Kestää hankausta ja toistuvaa käyttöä
Laaja yhteensopivuus
• Yhteensopiva erilaisten alipainegeneraattoreiden ja asennusjärjestelmien kanssa
• Soveltuu useisiin teollisuusympäristöihin
Räätälöinti ja tuotantoprosessi
Räätälöintiasetukset
Erilaisten teollisuusautomaatiovaatimusten täyttämiseksi Basic Without Lock Ring -imukupit ZP voidaan räätälöidä täysin materiaalivalinnasta rakennesuunnitteluun:
• Materiaalin valinta
o Silikoni (SI): Korkean lämpötilan kestävyys, ihanteellinen elektroniikkaan ja puhtaisiin ympäristöihin
o Polyuretaani (PU): Erinomainen kulutuskestävyys korkean syklin toimintoihin
o NBR: Kustannustehokas ratkaisu yleisiin teollisiin sovelluksiin
o Valinnaiset antistaattiset tai elintarvikelaatuiset materiaalit erikoisteollisuudelle
• Koko ja geometria
o Laaja valikoima halkaisijoita eri kuormituskapasiteetin mukaan
o Tasaiset tai kevyet paljerakenteet erilaisiin pintaolosuhteisiin
• Kovuus ja elastisuus (Shore A)
o Pehmeämmät materiaalit herkille tai särkyville tuotteille
o Kovemmat yhdisteet raskaaseen käsittelyyn tai suuriin nopeuksiin
o Optimoitu tasapaino joustavuuden ja kestävyyden välillä
• Asennus ja liitäntä yhteensopivuus
o Sopeutus erilaisiin pidikkeisiin ja tyhjiöjärjestelmiin
o Kierteen koon ja liitäntätyypin vastaavuus (metrinen, BSP, NPT)
o Integrointi erilaisiin kiinnityselementteihin tai sovittimiin
• Sovelluskohtainen suunnittelu
o Liukumattomat pintakuviot parantavat pitoa
o Öljynkestävät tai kemikaaleja kestävät materiaalit ankariin ympäristöihin
o Korkean tai matalan lämpötilan suorituskyvyn räätälöinti

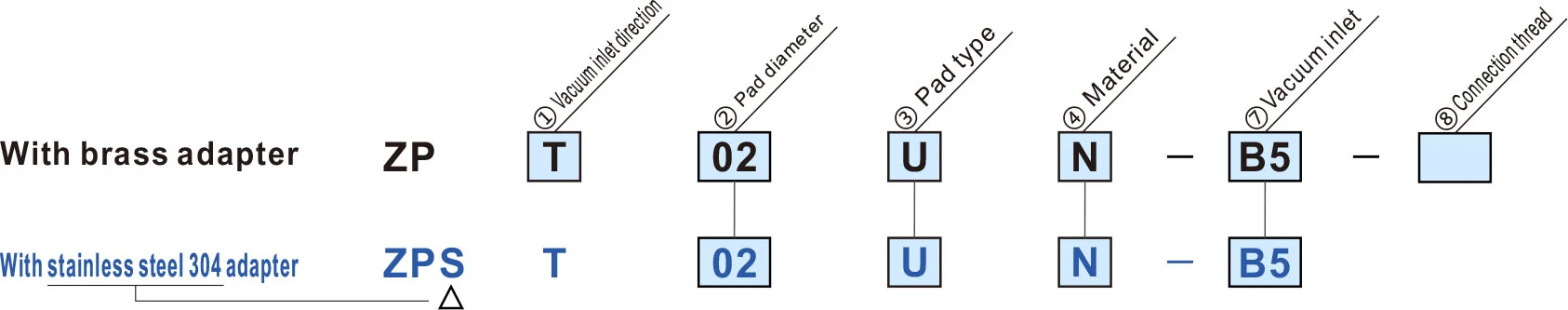

Kuinka tilata
|
③ Pehmusteen tyyppi
② tyynyn halkaisija (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5 × 7 | 4×10 | ||
| U | Litteä tyyppi / soikea tyyppi | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Palkeen tyyppi | — | — | ● | ● | — | — | — | — | — | — |
| UT | Ohut litteä tyyppi | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Ohut litteä tyyppi, jossa kylkiluut | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Sininen symboli on räätälöityjä malleja
| Adapterin asennusmitat | |
| Jos asiakas valmistaa sovittimen, suunnittele sovitin oikealle näytetyillä mitoilla. |
|
| ① Tyhjiön tulosuunta | ⑦ Tyhjiöaukko | ⑧ Liitäntäkierre | |||||||
| T | Pystysuora |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateraalinen |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Pehmusteen halkaisijatyyppi (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Litteä tyyppi / soikea tyyppi | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Palkeen tyyppi | — | — | ● | ● | — | — | — | — | — | — |
| UT | Ohut litteä tyyppi | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Ohut litteä tyyppi, jossa kylkiluut | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Sininen symboli on räätälöityjä malleja.
| ⑧ Liitäntäkierre | ||
| Ma le lanka | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Nainen lanka | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Tyhjiöaukko | |||
| Ma le lanka | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Nainen lanka | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb-sovitus | U4 | ø4 pehmeille letkuille | M-5AU-4 |
| N4 | ø4 nylonletkulle | M-5AN-4 | |
| U6 | ø6 pehmeille letkuille | M-5AU-6 | |
| N6 | ø6 nylonletkulle | M-5AN-6 | |
| Yhden kosketuksen sovitus | 04 | ø4 | |
| 06 | ø6 | ||
| ① Tyhjiön tulosuunta | ⑦ Tyhjiöaukko | |||||||||
| T | Pystysuora |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateraalinen |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

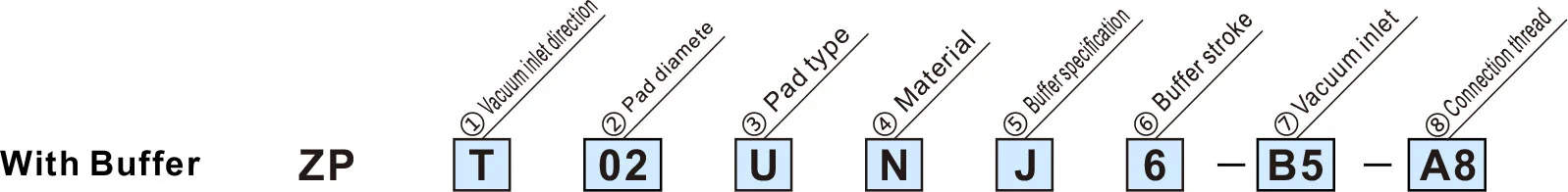

③ Pehmusteen tyyppi
② tyynyn halkaisija (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5 × 7 | 4×10 | ||
| U | Litteä tyyppi / soikea tyyppi | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Palkeen tyyppi | — | — | ● | ● | — | — | — | — | — | — |
| UT | Ohut litteä tyyppi | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Ohut litteä tyyppi, jossa kylkiluut | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Sininen symboli on räätälöityjä malleja.
| ⑤ Puskurin erittely | |
| J | Pyörivä |
| K | Pyörimätön |
| JN | Pyörivä (Ilman puskurilevyä) |
| KN | Pyörimätön (Ilman puskurilevyä) |
| ⑥ Puskurin isku | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Tyhjiöaukko | |||
| Ma le lanka | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Nainen lanka | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Barb-sovitus | U4 | ø4 pehmeille letkuille | M-5AU-4 |
| N4 | ø4 nylonletkulle | M-5AN-4 | |
| U6 | ø6 pehmeille letkuille | M-5AU-6 | |
| N6 | ø6 nylonletkulle | M-5AN-6 | |
| Yhden kosketuksen sovitus | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Liitäntäkierre | |
| A8 | M8 x 1,0 |
Tekniset tiedot
| Lukkorengas/tyynyn tyyppi | Pehmusteen halkaisija/mitat | Sovellus | ||||||||||||||||
| 2×4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Ilman lukkorengasta | Tasainen tyyppi (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Työkappaleille, joissa on tasaiset ja epämuodostumattomat pinnat |
| Soikea tyyppi (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Työkappaleille, joiden adsorptiopinta on rajoitettu | |
| Ohut litteä tyyppi (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmeille työkappaleille, kuten ohuille levyille tai vinyylille. Ryppyjä tai muodonmuutoksia adsorption aikana voidaan vähentää. | |
| Ohut litteä tyyppi kylkiluiden kanssa (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmeille työkappaleille, kuten ohuille levyille tai vinyylille. Työkappaleet voidaan poistaa helposti kylkiluiden ansiosta |
|
| Palkeen tyyppi (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Käytetään siellä, missä ei ole tilaa puskurille tai kaltevapintaisille työkappaleille | |
| Lukitusrenkaalla | Tasainen tyyppi (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Työkappaleille, joissa on tasaiset ja epämuodostumattomat pinnat |
| Tasainen tyyppi kylkiluiden kanssa (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Helposti muotoutuville työkappaleille. Työkappaleet voidaan irrottaa helposti ripojen ansiosta | |
| Palkeen tyyppi (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Käytetään siellä, missä ei ole tilaa puskurille tai kaltevapintaisille työkappaleille | |
| Syvä tyyppi (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kaarevapintaisille työkappaleille tai pallomaisille työkappaleille | |

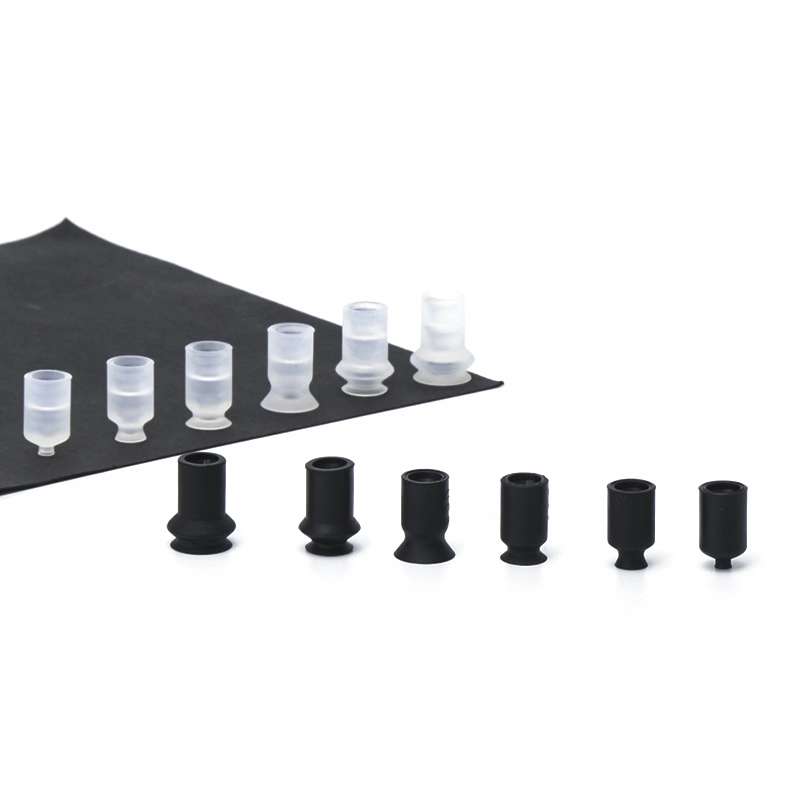

Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
Asennusopas
PDF lataus
Varoitus + Varoitus （Lue ennen käyttöä）
PDF lataus
Hot Tags: Perus ilman lukitusrengasta tyhjiöimukupit ZP, Kiina, valmistaja, toimittaja, tehdas
Aiheeseen liittyvä luokka
Lähetä kysely
Yhteystiedot
-
Osoite
Xiaruan Village Baishi Town Yueqing City Zhejiangin maakunnassa Kiinassa
-
Puh
-
Sähköposti
Jos haluat tiedustella tyhjiöimukuppeja, alipainegeneraattoreita, pneumaattisten komponenttien lisävarusteita tai hinnastoa, jätä meille sähköpostisi, niin otamme sinuun yhteyttä 24 tunnin sisällä.
