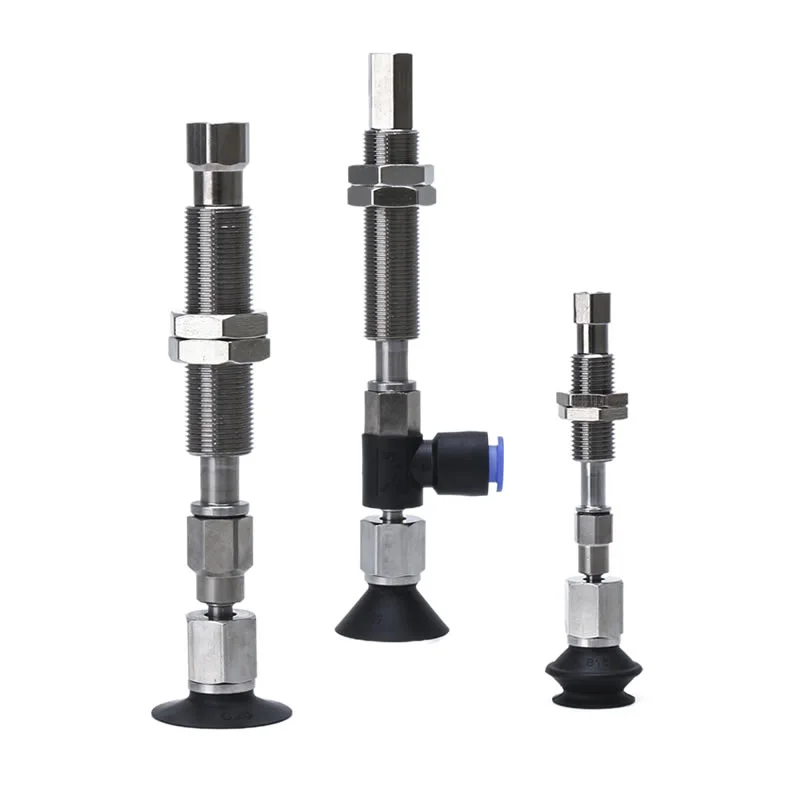

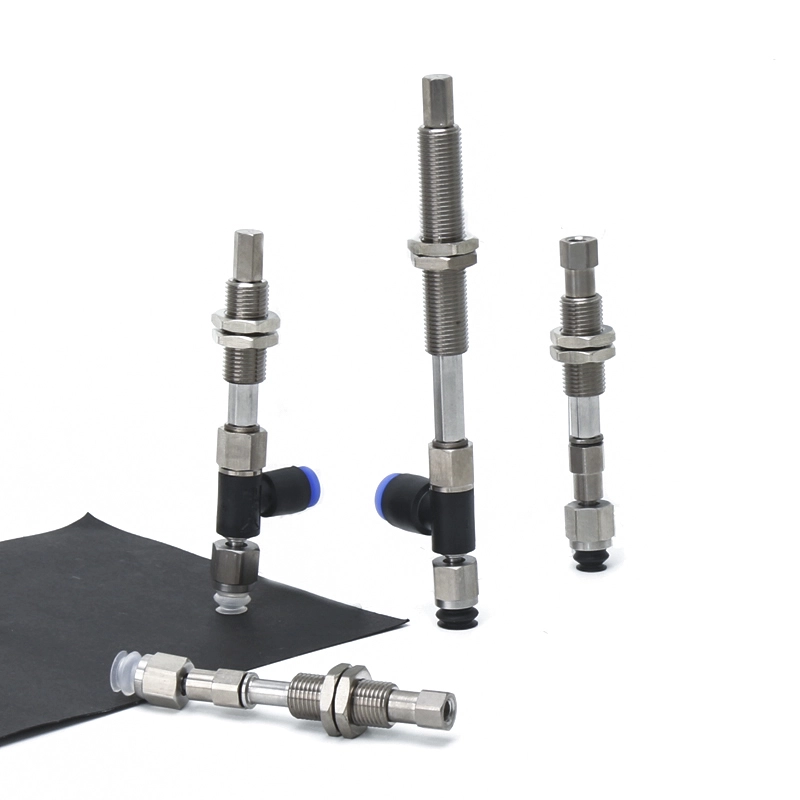

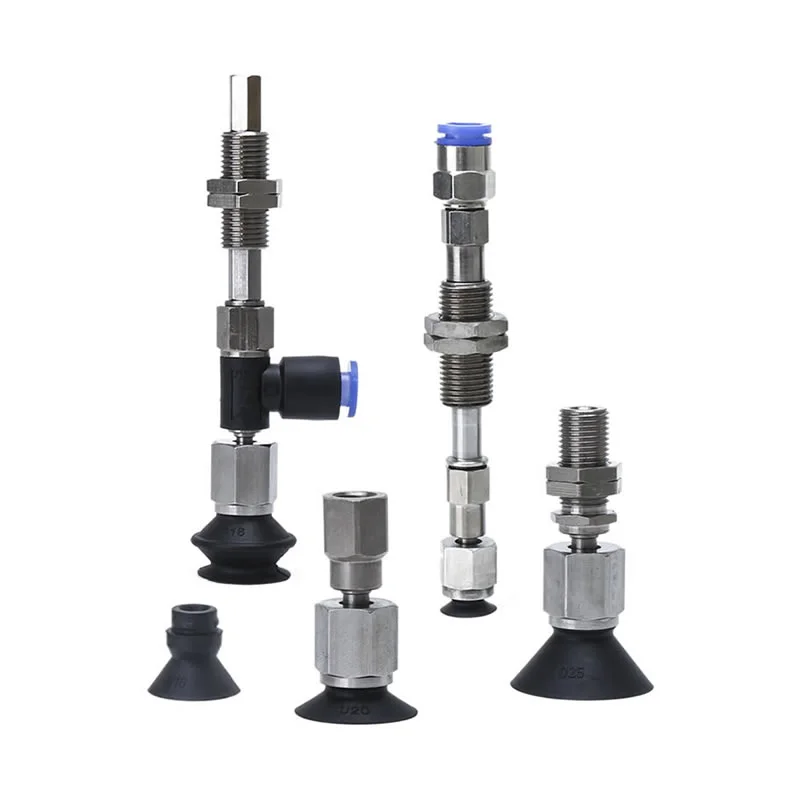

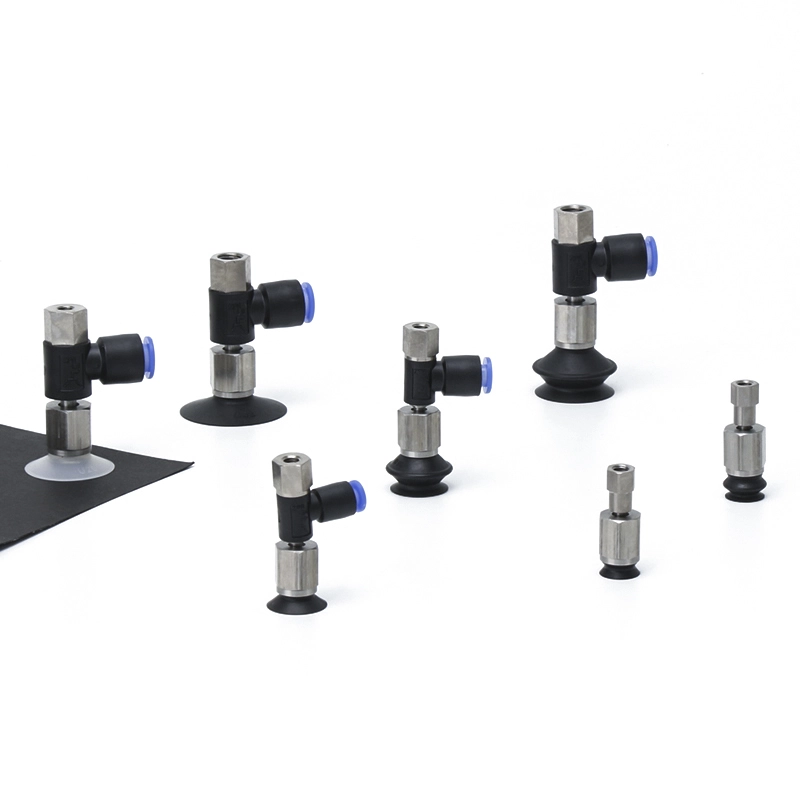

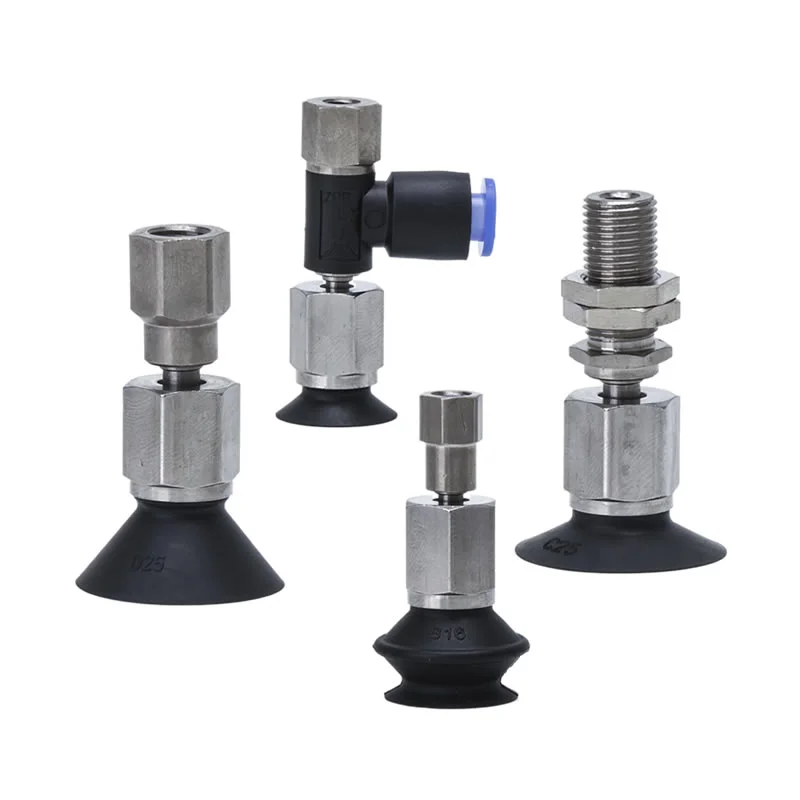

Peruspallonivel tyhjiöimukupit ZP
Johtavana Kiinan valmistajana tarjoamme räätälöityjä peruspalloniveltyhjiöimukuppeja ZP (Ø10-32mm) epäsäännöllisille työkappaleille. Kääntyvät päät, puskuriiskut (6-50 mm) ja korkealaatuinen silikoni/antistaattinen kumi, tehtaan suora toimittajavarastomme takaa vakauden ja melun vähentämisen. Paras litiumakkulinjoille, joissa on ruostumattomasta teräksestä valmistettuja lisävarusteita.
Napsauta ja aloita valinta
》Palaa tuotetietoihin
Peruspallonivel tyhjiöimukupit ZP
ZPTF-sarjan palloniveltyyppi, jossa sovittimen tyhjiötyynyt
ZPTF-sarjan palloniveltyyppi puskurityhjiötyynyillä
ZPRF-sarjan palloniveltyyppi adapteri tyhjiötyynyillä
ZPRF-sarjan palloniveltyyppi puskurityhjiötyynyillä
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Commaelec on johtava kiinalainen valmistaja, ZP-sarjan perustyyppinen palloniveltyhjiöimukuppi on tehokas pneumaattinen komponentti, joka on erityisesti suunniteltu tarttumaan epäsäännöllisiin, vinoihin tai kaareviin työkappaleisiin. Sen rakenne sisältää pallonivelmekanismin - joka muistuttaa ihmisen niveltä - imukupin liitoskohdassa; Tämä ominaisuus mahdollistaa automaattisen kohdistuksen, jolloin pallonivel voi pyöriä vapaasti, kun kuppi koskettaa kaltevaa pintaa. Se kompensoi automaattisesti kulmapoikkeamat robottitartuntojen aikana ja estää siten epätäydellisen tiivistyksen aiheuttaman tyhjiövuodon. Saatavana halkaisijaltaan 10 mm - 32 mm, sarja tarjoaa myös valinnaisia malleja, jotka on varustettu puskurimekanismilla (Buffer), joiden iskut ovat 6 mm - 50 mm, suojaamaan työkappaleita mekaanisten iskujen aiheuttamilta vaurioilta.
Tekninen ylivoima
Basic Ball Joint -tyhjiöimukupit ZP eivät ole vain vakiokomponentteja; ne ovat monipuolisia työkaluja, jotka on suunniteltu korkean suorituskyvyn ympäristöihin.
1. Mukautuva kääntyvän pään muotoilu
ZPTF-mallin ydinetu on sen kuulanivelkääntömekanismi. Tämän ansiosta imukuppi voi kallistua ja pyöriä automaattisesti kohdakkain työkappaleen kulman kanssa. Tämä ominaisuus parantaa merkittävästi teollisen käsittelyn vakautta, erityisesti autojen korin osien tai muovattujen muovien osalta.
2. Kattava koko- ja muotovalikoima
Vastataksemme erilaisiin sovellustarpeisiin tarjoamme laajan valikoiman:
Halkaisijaalue:Tarkkuuskoot vähintään 10 mm - 32 mm.
Kupin tyypit:Saatavana litteänä, uurreisena, harmonikkana (paljeena) ja syvänä, jotta voit käsitellä kaikkea ohuista levyistä raskaisiin kuvioituihin esineisiin.
3. Joustavat tyhjiöliitännät ja asennus
Nykyaikaisten koneiden tilanrajoitteet edellyttävät joustavia asetteluja. Peruspalloniveltyhjiö-imukuppiemme ZP ominaisuus:
Kaksoislähtövaihtoehdot:Pysty- ja vaakasuora imuaukot saumattomaan integrointiin kompakteihin tiloihin.
Asennusvalikoima:Vaihtoehtoina sovittimien tai erikoistuneiden puskurikiinnikkeiden sisällyttämiseen räätälöityä asennusta varten.
Keskeiset edut
Pidon vakaus:Etenkin käsiteltäessä kaarevia auton koripaneeleja, epäsäännöllisen muotoisia ruiskupuristettuja osia tai pakkauslaatikoita Basic Ball Joint -tyhjiöimukuppien ZP pallonivelrakenne varmistaa, että alipainetasot pysyvät tasaisen korkeina.
Melun ja iskunvaimennus:Kun se yhdistetään puskurikiinnikkeeseen, se imee tehokkaasti kineettistä energiaa kosketuksessa, mikä pidentää järjestelmän yleistä käyttöikää.
Sopeutuvuus erityisiin käyttöolosuhteisiin:Esimerkiksi litiumioniakkuteollisuudessa se voidaan valmistaa mittatilaustyönä kokonaan ruostumattomasta teräksestä; päinvastoin elektroniikkateollisuudessa voidaan käyttää antistaattisia materiaaleja.
Sovellusskenaariot
Auton osat:Tarttuu kaareviin osiin, kuten tuulilasiin tai ovipaneeleihin.
Logistiikkalajittelu:Epätasaisten pintojen pakkausten käsittely.
3C-elektroniikka:Tarkka imu ahtaissa tiloissa yleisnivelsäädön ansiosta.
Kuinka tilata

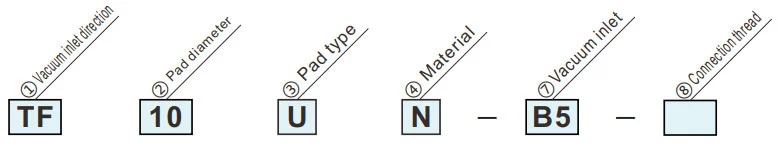

Palloniveltyyppi adapterilla
| ④ Materiaali | |
| N | NBR |
| S | Silikonikumi |
| U | Uretaanikumi |
| F | FKM |
| GN | Johtava NBR |
| GS | Johtava vesilikonikumi |
Vihreä symboli on räätälöityjä malleja
|
③ Pehmusteen tyyppi
② tyynyn halkaisija (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Tasainen tyyppi | ● | ● | ● | ● | ● | ● | |||||||
| C | Litteä tyyppi, jossa kylkiluut | ● | ● | ● | ● | ● | ● | |||||||
| B | Palkeen tyyppi | ● | ● | ● | ● | ● | ● | |||||||
| ①Imun tulosuunta | D | Syvä tyyppi | ● | — | ● | — | ● | — | ||||||
| TF | Pystysuora |
|
⑦ Tyhjiöaukko | Naaras lanka | B5 | M5 x 0,8 | ● | ● | ||||||
| ⑧ Kytkentälanka | Urospuolinen lanka | A8 | M8 x 1.0 | ● | — | |||||||||
| A10 | M10 x 1,0 | — | ● | |||||||||||
|
⑦ Tyhjiöaukko | Naaras lanka | B5 | M5 x 0,8 | ● | — | ||||||||
| B8 | M8 x 1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Lateraalinen |
|
Yhden kosketuksen sovitus | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧ Kytkentälanka | Naisten lanka | B5 | M5 x 0,8 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||||

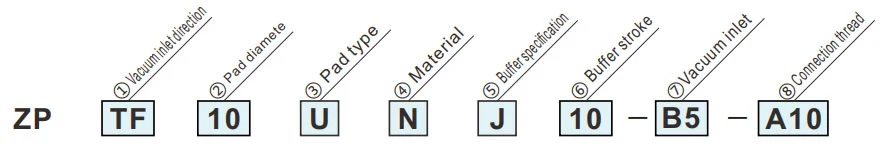

Palloniveltyyppi puskurilla
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja
|
③ Pehmusteen tyyppi
② tyynyn halkaisija (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Tasainen tyyppi | ● | ● | ● | ● | ● | ● | ||||||
| C | Litteä tyyppi, jossa kylkiluut | ● | ● | ● | ● | ● | ● | ||||||
| B | Palkeen tyyppi | ● | ● | ● | ● | ● | ● | ||||||
| D | Syvä tyyppi | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥ Puskuriisku | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Imun tulosuunta | 50 | 50 mm | ● | ● | |||||||||
| TF | Pystysuora |
|
⑦ Tyhjiöaukko | Naaras kierre |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Kiinnitys yhdellä kosketuksella | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Kytkentälanka | Urospuolinen lanka | A10 | M10 × 1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Lateraalinen |
|
⑦ Tyhjiöaukko | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Kytkentälanka | Urospuolinen lanka | A10 | M10 × 1,0 | ● | 一 | ||||||||
| A14 | M14 × 1,0 | 一 | ● | ||||||||||
| ⑤Puskurin erittely | |
| J | Pyörivä |
| K | Pyörimätön |
Tekniset tiedot
| Lukkorengas/tyynyn tyyppi | Pehmusteen halkaisija/mitat | Sovellus | ||||||||||||||||
| 2×4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Ilman lukkorengasta | Tasainen tyyppi (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Työkappaleille, joissa on tasaiset ja epämuodostumattomat pinnat |
| Soikea tyyppi (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Työkappaleille, joiden adsorptiopinta on rajoitettu | |
| Ohut litteä tyyppi (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmeille työkappaleille, kuten ohuille levyille tai vinyylille. Ryppyjä tai muodonmuutoksia adsorption aikana voidaan vähentää. | |
| Ohut litteä tyyppi kylkiluiden kanssa (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmeille työkappaleille, kuten ohuille levyille tai vinyylille. Työkappaleet voidaan poistaa helposti kylkiluiden ansiosta |
|
| Palkeen tyyppi (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Käytetään siellä, missä ei ole tilaa puskurille tai kaltevapintaisille työkappaleille | |
| Lukitusrenkaalla | Tasainen tyyppi (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Työkappaleille, joissa on tasaiset ja epämuodostumattomat pinnat |
| Tasainen tyyppi kylkiluiden kanssa (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Helposti muotoutuville työkappaleille. Työkappaleet voidaan irrottaa helposti ripojen ansiosta | |
| Palkeen tyyppi (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Käytetään siellä, missä ei ole tilaa puskurille tai kaltevapintaisille työkappaleille | |
| Syvä tyyppi (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kaarevapintaisille työkappaleille tai pallomaisille työkappaleille | |
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
Asennusopas
PDF lataus
Varoitus + Varoitus （Lue ennen käyttöä）
PDF lataus
