Korkean jäykkyyden tyhjiöimukupit ZP
Johtavana Kiinan valmistajana tehtaamme tarjoaa räätälöityjä korkean jäykkyyden tyhjiöimukuppeja ZP (Ø40-125mm) raskaisiin tehtäviin. Huipputoimittajana tarjoamme NBR-, silikoni- ja antistaattisia materiaaleja, joissa on pehmustettu muotoilu vaikutusten lieventämiseksi. Täydellinen herkille pinnoille ja litiumakkulinjoille.
Napsauta ja aloita valinta
》Palaa tuotetietoihin

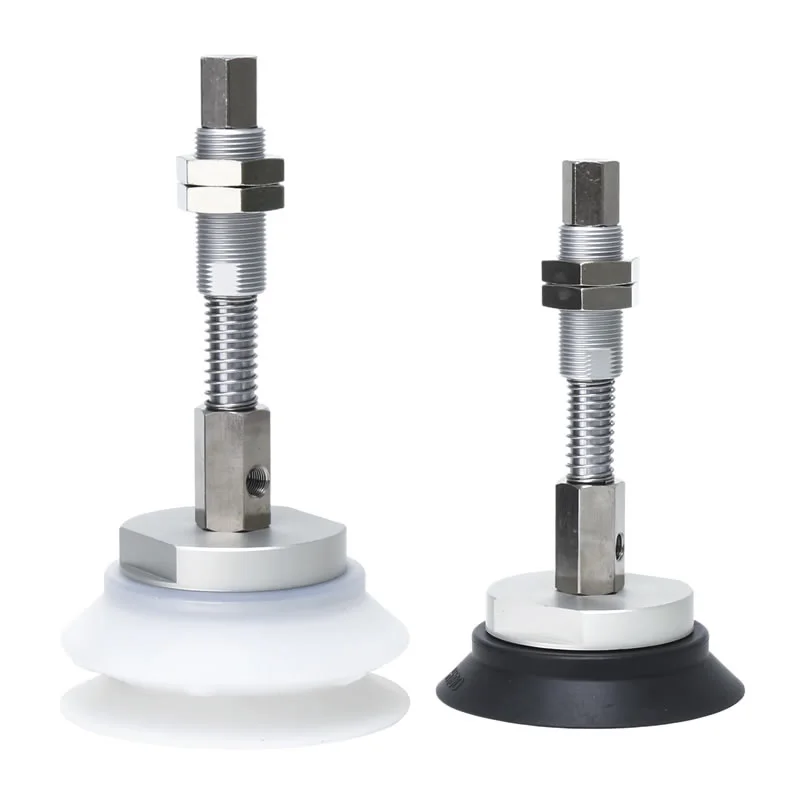

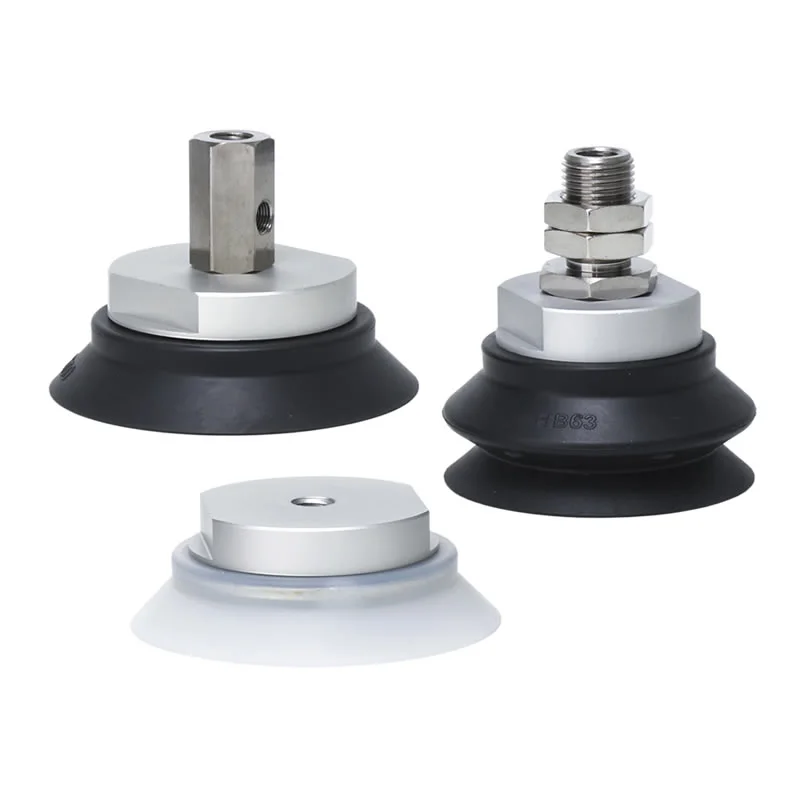

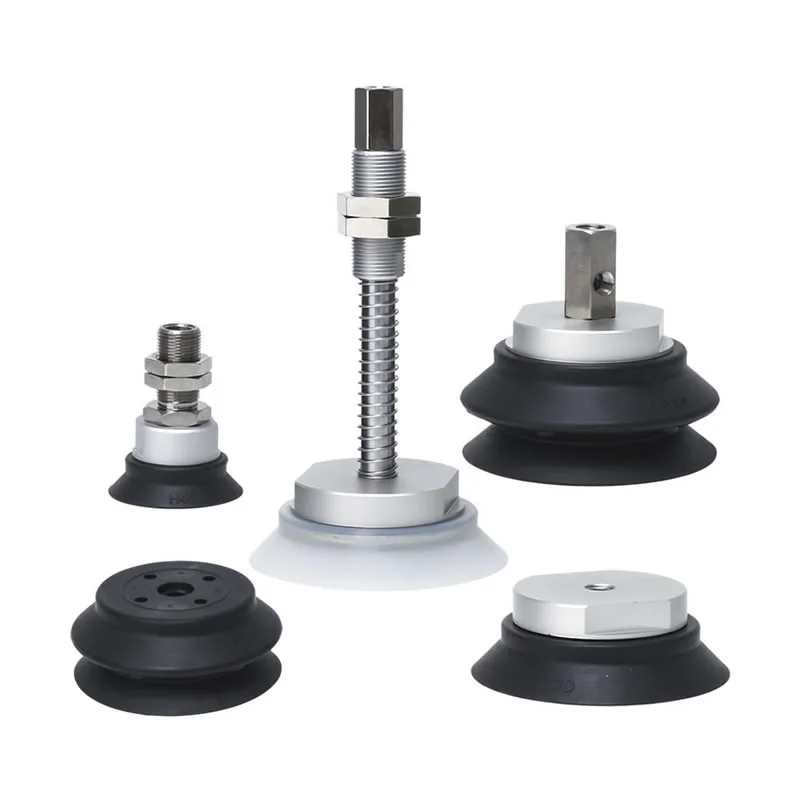

Korkean jäykkyyden tyhjiöimukupit ZP
ZP-sarjan raskas tyynyyksikkö
ZPT-sarja raskaaseen käyttöön sovittimen tyhjiötyynyillä
ZPT-sarja raskaaseen käyttöön sovittimen tyhjiötyynyillä
ZPX-sarjan raskaaseen käyttöön sovitetuilla tyhjiötyynyillä
ZPX-sarjan raskaaseen käyttöön puskuroiduilla tyhjiötyynyillä
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Korkean jäykkyyden tyhjiöimukupit ZP edustavat teollista tartuntaratkaisua, joka on erityisesti suunniteltu suurten, raskaiden tai helposti muotoutuvien työkappaleiden käsittelyyn. Erikoistuneena valmistajana Kiinassa olemme suunnitelleet tämän tuotteen vahvistetulla imukuppipohjarakenteella ja kannatinkokoonpanolla; Tämä varmistaa poikkeuksellisen vastustuskyvyn sivuttaisvoimille ja säilyttää erinomaisen vakauden raskaita kuormia otettaessa, mikä tekee siitä välttämättömän räätälöidyn pneumaattisen komponentin raskaan teollisuusautomaation alalla.
Tekniset tiedot ja monipuolisuus
1. Suurin halkaisijan vaihtoehdot suurimmalle nostolle
Vaihtelevien kuormitusvaatimusten täyttämiseksi korkean jäykkyyden tyhjiöimukupit ZP on saatavana useissa suurissa halkaisijoissa:
φ40, φ50, φ63, φ80, φ100 ja φ125 mm.
Nämä koot mahdollistavat suuren alipainekontaktialueen, mikä tarjoaa tarvittavan nostovoiman raskaille teollisuuskomponenteille.
2. Monien materiaalien valinta erilaisiin ympäristöihin
Työympäristö sanelee materiaalin. Tarjoamme erilaisia korkealaatuisia elastomeerejä varmistaaksemme, että imukuppisi kukoistaa sen erityisessä sovelluksessa:
NBR (nitriilikumi):Erinomainen öljynkestävyys auto- ja koneistusympäristöihin.
Silikoni kumi:Ihanteellinen korkeisiin lämpötiloihin ja elintarviketurvallisuuteen.
Polyuretaani ja fluorikumi:Korkea kulutuskestävyys ja kemiallinen stabiilisuus erikoistuneille teollisuuspuhdistus- tai pinnoituslinjoille.
Antistaattiset materiaalit:Kriittinen elektroniikkakokoonpanolle ja puolijohteiden käsittelylle.
3. Integroitu iskunvaimennus ja asennus
Turvallisuus ja tarkkuus kulkevat käsi kädessä. Korkean jäykkyyden omaavat tyhjiöimukupit ZP tarjoaa:
Pehmustetut versiot:Vähentää tehokkaasti iskuvoimia kosketuksen aikana, suojaa herkkiä pintoja ja vähentää järjestelmän tärinää.
Pehmustetut versiot:Sovelluksissa, joissa jäykkä, suora kosketus on edullinen.
Joustava asennus:Saatavana ulko- tai sisäkierteillä ja pystysuoralla tyhjiöulostulolla, jotka sopivat olemassa oleviin koneisiin.
Miksi valita Commaelec Factoryn korkean jäykkyyden tyhjiöimukupit ZP?
1. Vahvistettu pohjarakenne:Commaelecin korkean jäykkyyden tyhjiöimukupit ZP sisältävät parannetun jäykkyyden imukupin ja liittimen välisessä liitoskohdassa, mikä vastustaa tehokkaasti sivuttaisleikkausvoimia.
2. Laaja valikoima kokoja:Saatavana eri kokoisina φ40 - φ125 mm, nämä imukupit on suunniteltu erityisesti raskaiden esineiden, kuten raskaan metallilevyn, kiven ja suuren pinta-alan lasin käsittelyyn, mikä varmistaa kivivankan tartunta.
3. Toimittajana, jolla on oma tuotantolaitos, Commaelec tarjoaa kolme materiaalivaihtoehtoa:
Antistaattinen:Suunniteltu erityisesti elektroniikka- ja puolijohdeteollisuudelle estämään staattisen purkauksen aiheuttamat herkät komponentit.
Täysin ruostumattomasta teräksestä valmistetut komponentit:Soveltuu erityisesti litiumioniakkuteollisuudelle, täyttää kupari- ja sinkkittömien materiaalien vaatimukset, korkea korroosionkestävyys ja puhtaus.
Fluorihiilikumi (FKM) ja EPR:Ihanteellinen kemiallisiin ympäristöihin tai korkeisiin lämpötiloihin (kuten ruiskuvalettujen osien purkamiseen) ja tarjoaa erinomaisen kemiallisen vakauden ja säänkestävyyden.

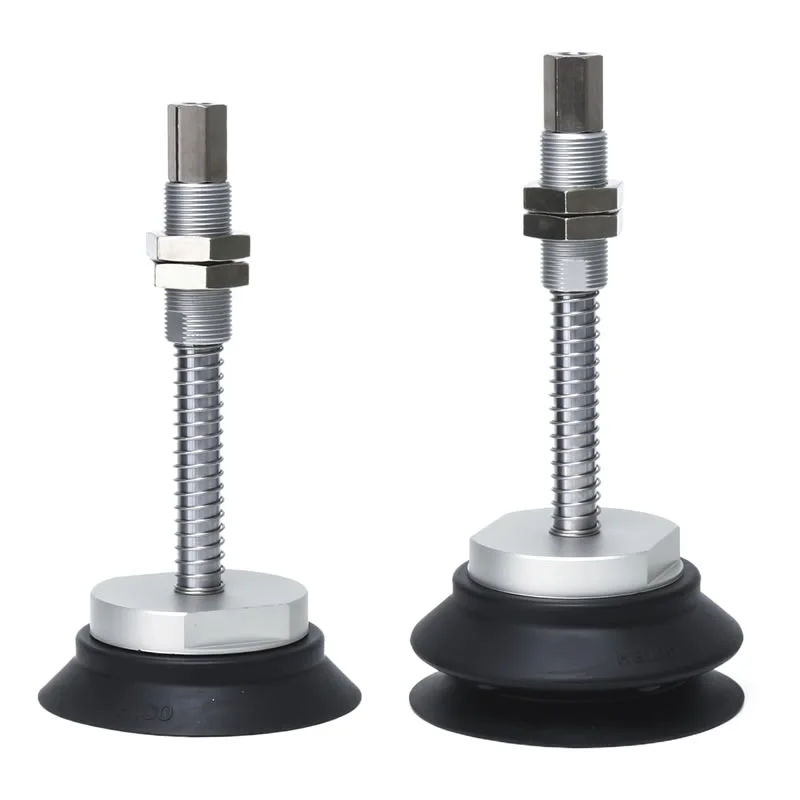

4. Tarkkuuspehmustustekniikka:Saatavana pehmustettuna versiona, jonka iskunpituus on 6–50 mm. Kun imukuppi koskettaa herkkiä pintoja (kuten ultraohut lasia), pehmustuskannatin absorboi välitöntä iskuenergiaa, mikä vähentää merkittävästi melua ja pidentää laitteen käyttöikää.
5. Monisuuntaiset tyhjiöratkaisut:Korkean jäykkyyden tyhjiöimukuppien ZP kiinnitysteline tukee sekä pystysuoraa että sivuttaista tyhjiöporttikokoonpanoa vaihdettavilla sisä- ja ulkokierteillä; tämä muotoilu yksinkertaistaa merkittävästi spatiaalista asettelua ja asennusprosessia varren pään työkalujen (EOAT) käyttöliittymässä.

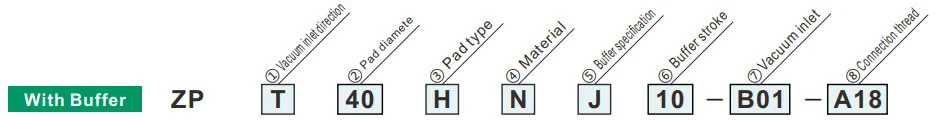

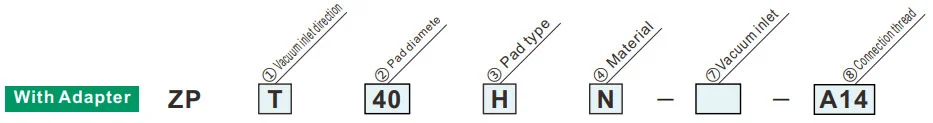

Kuinka tilata
| ② Pehmusteen halkaisija | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③tyynyn tyyppi | |
| H | Tasainen ribbine |
| HB | Paljetyyppi |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
Vihreä symboli on räätälöityjä malleja
| ①Imun tulosuunta | Pehmusteen halkaisija | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Pystysuora |
|
⑦ Tyhjiöaukko | Naaras lanka | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Urospuolinen lanka | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Lateraalinen |
|
Naaras lanka | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②tyynyn halkaisija | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
Vihreä symboli on räätälöityjä malleja
| ③tyynyn tyyppi | |
| H | Tasainen ribbine |
| HB | Paljetyyppi |
| ①Imun tulosuunta | |
| T | Pystysuora |
| X | Lateraalinen |
| ③tyynyn tyyppi | |
| H | Tasainen ribbine |
| HB | Paljetyyppi |
| ⑤Puskurin erittely | |
| J | Pyörivä (alumiini, ilman holkkia) |
| JB | Pyörivä (messinki, holkilla) |
| JF | Pyörivä (teräs, holkilla) |
| KB | Pyörimätön (messinki, holkilla) |
| ⑦ Tyhjiöaukko | |
| B01 | Rc1/8 |
| ②tyynyn halkaisija | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
Vihreä symboli on räätälöityjä malleja
| Pehmusteen halkaisija | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥ Puskuriisku | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧ Kytkentälanka | Urospuolinen lanka | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Kevään reaktiivinen voima
| Liitoslanka | Kiristysmomentti ±5 %[N·m] | Puskuriisku (mm) | Jousen reaktiivinen voima[N] | |||
| Alumiini (J) | Messinki, holkilla (JB/KB) | Terästä, holkilla (JF) | 0-iskulla | Täydellä iskulla | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
