How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kiina Palkeet tyhjiöimukupit ZP2-MB Toimittaja

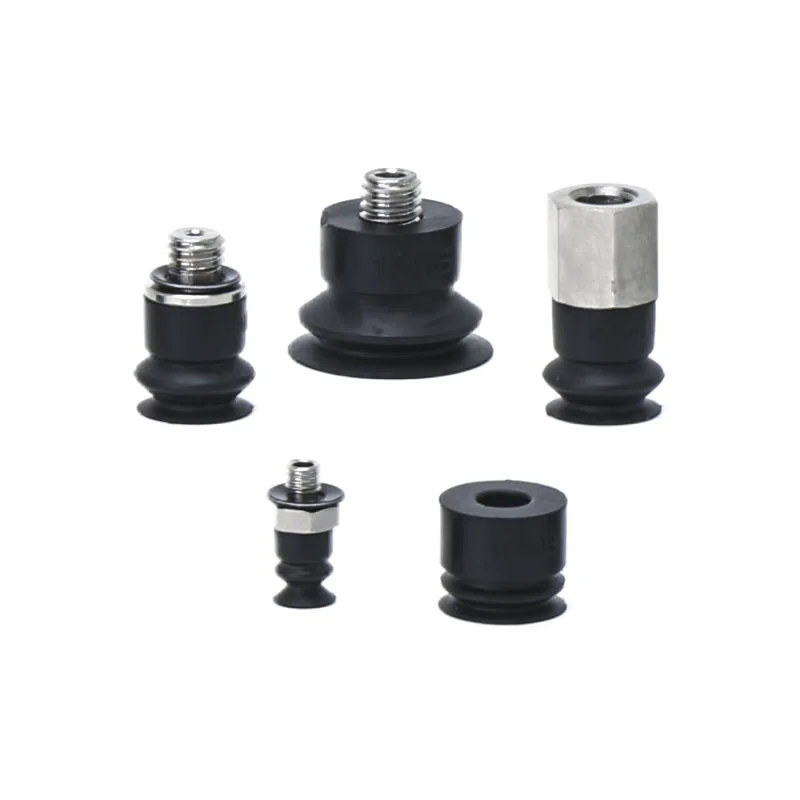

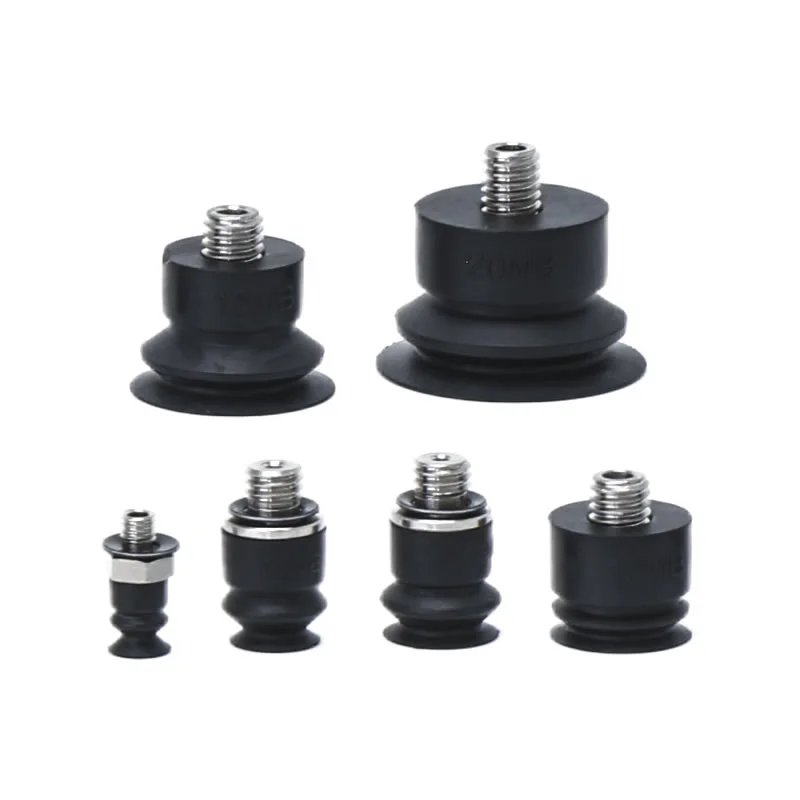

Palkeet tyhjiöimukupit ZP2-MB

Kiinan johtavana valmistajana tehtaamme tarjoaa palkeet tyhjiöimukupit ZP2-MB (halkaisijat ø4–20 mm), jotka on suunniteltu erityisesti kallistetuille tai pallomaisille työkappaleille. Tarjoamme ratkaisuja, joissa on ainutlaatuinen aallotettu (harmonikatyylinen) rakenne, joka mahdollistaa sisäänrakennetun iskunvaimennustoiminnon ilman lisätilaa. Ylläpidämme valmiita NBR-, silikoni- ja antistaattisia materiaaleja ja tarjoamme M3/M5-kierreliitäntävaihtoehtoja.

Ydinteknologiat

Hyvä yhteensopivuus epäsäännöllisten pintojen kanssa:Haitarityylisellä palkerakenteella varustetut palkeet tyhjiöimukupit ZP2-MB mukautuvat automaattisesti pallomaisiin, vinoihin tai epäsäännöllisen muotoisiin työkappaleen pintoihin ja mukautuvat niihin, mikä varmistaa turvallisen ja vakaan tartuntaprosessin.

Integroitu pehmustesuunnittelu:Laskostettu rakenne tarjoaa luontaista fyysistä joustavuutta ja vaimentaa tehokkaasti kosketusiskuja ilman ylimääräisiä jousikuormitettuja puskurikiinnikkeitä, mikä säästää merkittävästi asennustilaa.

Tarkat miniatyrisointisovellukset:Suunniteltu erityisesti pienille, tarkkuuskomponenteille; toimii ydinratkaisuna mikroosien käsittelyyn elektroniikan valmistuksessa, tarkkuuskokoonpanossa ja kompakteissa automaatiojärjestelmissä.

Soveltuvuus usealle toimialalle:Käytetään laajasti pienten pallomaisten elektronisten komponenttien, epäsäännöllisten metalliosien ja vinojen muoviosien tarttumiseen; integroituu saumattomasti pienimuotoisiin robottijärjestelmiin ja tarkkuuspakkauslaitteisiin.

Kompakti tilasovitus:Lisäpuskuria (jousityyppistä) asennustilaa ei tarvita. Integroitu rakenne on suunniteltu ahtaisiin automaatiolaitteisiin tai robottikäsivarsiin, mikä mahdollistaa saumattoman integroinnin erilaisiin kompakteihin tuotantolinjoihin.

Tärkeimmät tiedot:Halkaisijavaihtoehdot: Hiekkapuhallettua ZP2-MB-palke-imukuppisarjaa on saatavana useilla vakiohalkaisijalla, mukaan lukien φ4mm, φ6mm, φ8mm, φ10mm, φ15mm ja φ20mm.

Materiaalin valinta:Saatavilla on laaja valikoima materiaaleja erilaisiin käyttövaatimuksiin, mukaan lukien nitriilikumi (NBR, mallimerkinnässä 'N'), silikonikumi (merkitty 'S'), polyuretaanikumi sekä erikoismateriaalit, kuten johtava nitriilikumi ja johtava silikonikumi (merkitty 'GS'). Nämä materiaalit on suunniteltu täyttämään antistaattiset ominaisuudet ja kestämään tiettyjä kemiallisia ympäristöjä.

Liitäntävaihtoehdot:Saatavilla on useita kierreliitoksia, mukaan lukien A3 M3 × 0,5 ulkokierteelle (yhteensopiva φ4mm imukuppien kanssa) ja A5/H5 M5 × 0,8 ulkokierteelle (yhteensopiva φ6mm, φ8mm ja suurempien imukuppien kanssa). Jotkut mallit tukevat myös B5-sisäkierreliitoksia, mikä helpottaa saumatonta integrointia tyhjiöputkistojen ja robottivarsien lisävarusteisiin.

I. Keskeiset vahvuudet

Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).

II. Sovellusten poimiminen teollisuuden mukaan

A. Lääketiede ja lääketeollisuus

A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto

A.2 Keskeiset skenaariot:

1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)

2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)

3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)

B. Elektroniikka- ja puolijohdeteollisuus

B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys

B.2 Keskeiset skenaariot:

1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)

2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)

3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)

C. Auto- ja autonosien teollisuus

C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton

C.2 Keskeiset skenaariot:

4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)

5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)

6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)

D. Elintarvike- ja pakkausteollisuus

D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä

D.2 Keskeiset skenaariot:

1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)

2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)

E. Logistiikka- ja varastoteollisuus

E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto

E.2 Keskeiset skenaariot:

1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)

2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)

F. Uusi energia ja erikoisteollisuus

F.1 Uusi energia (litiumparisto/pv):

1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)

F.2 Tulostus ja paperi

1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)

III. Yhteenveto ydinsopeutumislogiikasta

Työkappaleen ominaisuudet	Pipetin mukautusohjelma	Vastaavat teollisuuden skenaariot
Ohut / hauras / tarkkuus	Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin	Elektroniset puolijohteet, lääkkeet
Raskaat esineet / Suuri koko	Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä	Autot, logistiikkapaneelit
Terveys/saastumisen ehkäisy	Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne	Lääketiede, ruoka
Pehmeät / epäsäännölliset pinnat	Sienimateriaali, muotoaan muuttava imukuppi	Auton sisätilat, ruoka
Antistaattiset vaatimukset	Antistaattinen silikoni, ionituulen avulla	elektroninen puolijohde

⑤ Tyhjiöaukko ② tyynyn halkaisija (mm)		B04	B06	B08	B10	B15	B20
⑤ Tyhjiöaukko ② tyynyn halkaisija (mm)		ø4	ø6	ø8	ø10	ø15	ø20
A3	M3x0,5 (mies)	●	—	—	—	—	—
H5	M5x0,8 (mies)	—	●	●	●	●	●
B5	M5x0,8 (naaras)	—	●	●	—	—	—

④ Materiaali
N	NBR
S	Silikoni kumi
U	Uretaani kumia
F	FKM
GN	Johtava NBR
GS	Sähköä johtava silikonikumi

Malli
	② Pad dia.	③ Pad tyyppi	④ Pad Materia
ZP2	B02	MB	N S U F GN GS
	B04
	B06
	08

Malli				øA	øB	øC	øD
	② Pad dia.	③ Pad tyyppi	④ Pad Materiaali
ZP2	B06	MB	N S U F GN GS	6	7	3.3	8.4
	B08			8	9	4.7	9.6

Malli				øA	øB	øC	øD	øE	øF	G	Y
	② Pad dia.	③ Pad tyyppi	④ Pad Materiaali
ZP2	B10	MB	N S U F GN GS	10	11	6.8	10.8	7.8	11	9.5	3
	B15			15	16	9.4	14.4			11	4.5
	B20			20	21	12	18	10.8	15	13	5.5

Palkeet tyhjiöimukupit ZP2-MB

Palkeet tyhjiöimukupit ZP2-MB

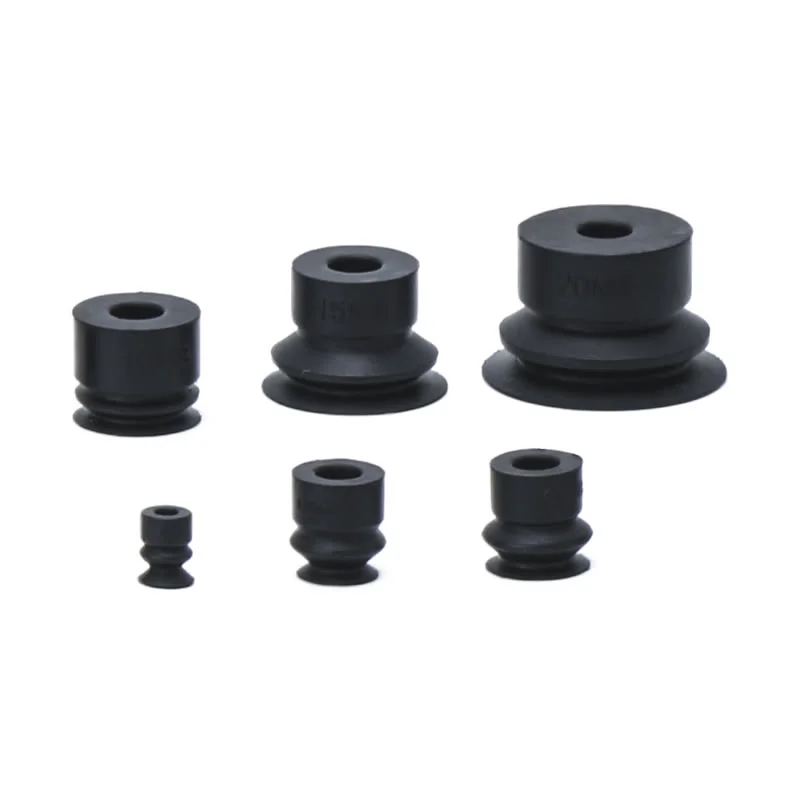

ZP2-sarjan palkeet tyhjiötyynyyksikkö

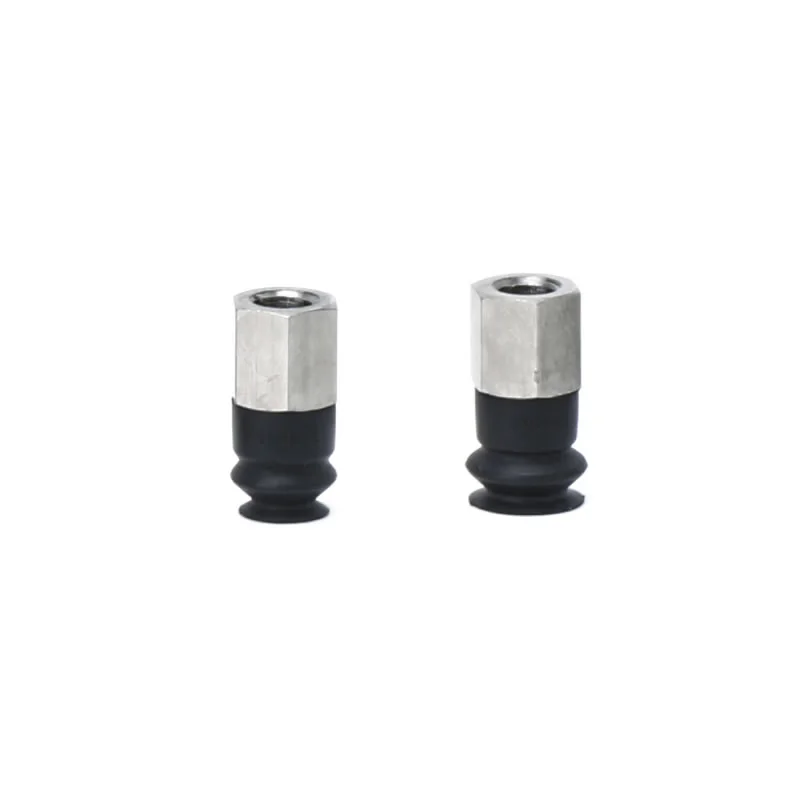

ZP2-T-sarja sovittimella palkeet tyhjiötyyny

Ydinteknologiat

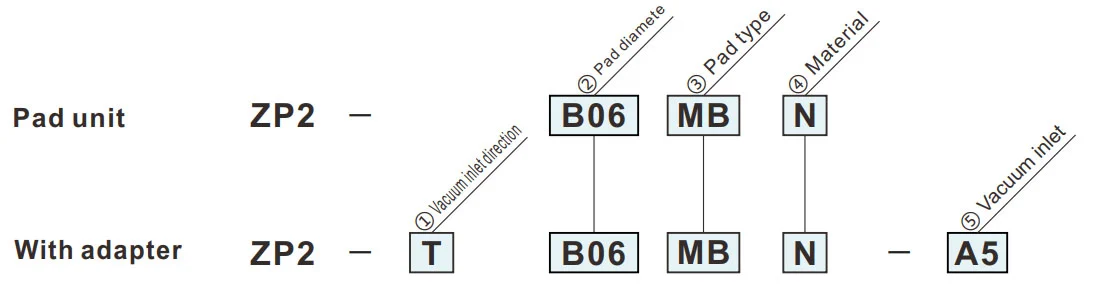

Kuinka tilata

Mitat (mm)

Pehmusteen materiaali ja ominaisuudet

Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla

①Imun tulosuunta
T	Pystysuora
