Erittäin jäykkä pallonivel tyhjiöimukupit ZP2
Ammattimaisena valmistajana olemme sitoutuneet tarjoamaan sinulle korkealaatuisia, erittäin jäykkiä palloniveltyhjiöimukuppeja ZP2. Tuotteillamme on erinomainen vakaus, joten ne sopivat erityisen hyvin raskaiden ja epätasaisten pintojen käsittelyyn. Ainutlaatuinen pallonivelrakenne mukautuu automaattisesti vinoihin pintoihin, mikä parantaa merkittävästi imuvarmuutta. Tätä tuotesarjaa on saatavana laajassa valikoimassa kokoja ja materiaaleja - mukaan lukien NBR, silikoni, PU, FKM ja EPR - ja se voidaan räätälöidä vastaamaan erityisiä sovellusvaatimuksia. Lisäksi saatavilla on valinnainen puskurirakenne, joka tarjoaa kattavan pintasuojauksen särkyville työkappaleille.
Napsauta ja aloita valinta
》Palaa tuotetietoihin

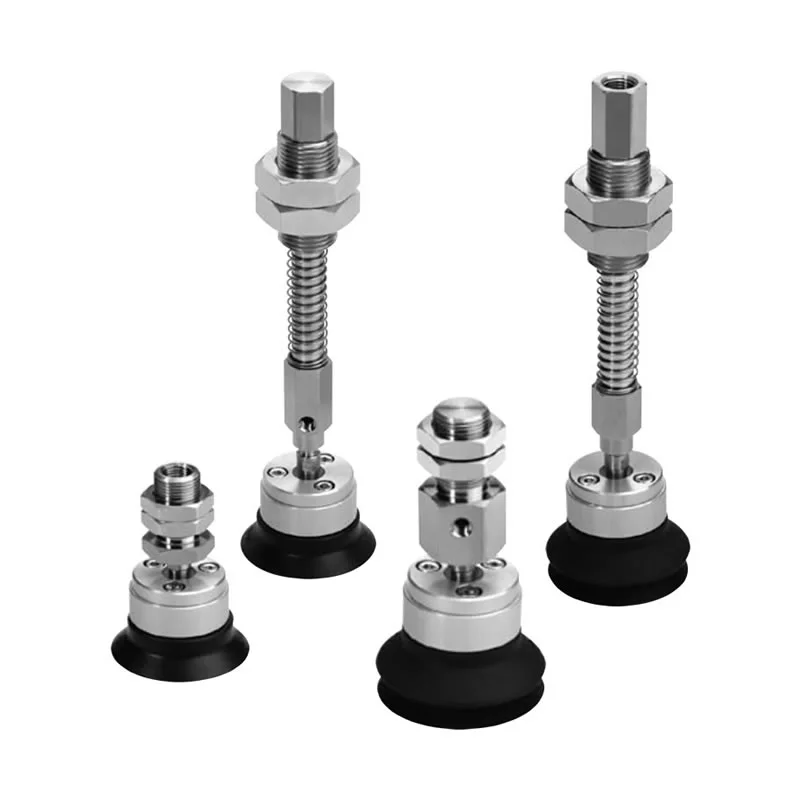

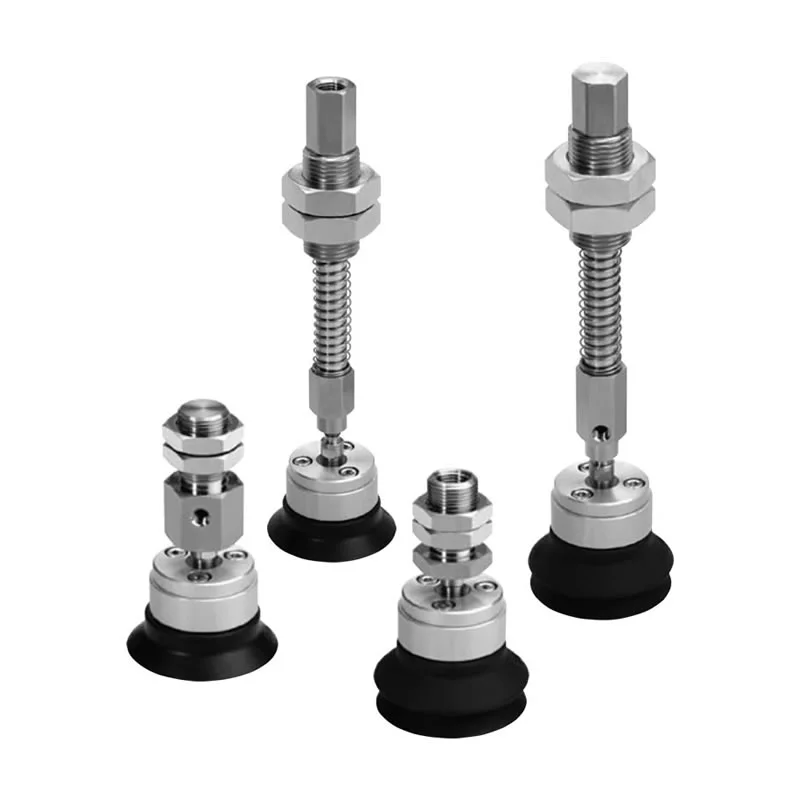

Erittäin jäykkä pallonivel tyhjiöimukupit ZP2
ZP2-TF-sarjan raskaaseen käyttöön tarkoitettu kuulaniveltyyppi, jossa on sovittimen tyhjiötyynyt
ZP2-TF-sarjan raskaaseen käyttöön tarkoitettu kuulaniveltyyppi puskurityhjiötyynyillä
ZP2-XF-sarjan raskaaseen käyttöön tarkoitettu kuulaniveltyyppi adapteri tyhjiötyynyillä
ZP2-XF-sarjan raskaaseen käyttöön tarkoitettu kuulaniveltyyppi puskurityhjiötyynyillä
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Kustannustehokkaiden, erittäin jäykkien ZP2-pallonivelten tyhjiöimukuppien valmistajana Commaelec käyttää edistyksellisiä tyhjiötiivistys- ja paineenpitotekniikoita. Korkean jäykkyyden palloniveltyhjiöimukupit ZP2 on raskaaseen käyttöön tarkoitettu tyhjiötarttuja, joka on suunniteltu teollisuusautomaation käsittelysovelluksiin. Se on erityisesti suunniteltu tarttumaan työkappaleisiin, jotka ovat raskaita, joiden pinnat ovat epätasaiset tai jotka ovat kaltevassa paikassa. Yhdistämällä erittäin jäykkä rakennerunko pallonivelmekanismiin, tämä imukuppi varmistaa tehokkaan tartuntavoiman ja säätää automaattisesti kulmansa mukautumaan optimaalisesti työkappaleen pintaan, mikä parantaa sekä imuvakautta että käyttöturvallisuutta.
Tärkeimmät ominaisuudet
Erittäin jäykkä rakenne:Erittäin jäykät palloniveltyhjiöimukupit ZP2 ovat ihanteellisia raskaaseen työkappaleen käsittelyyn ja kestävät erittäin hyvin muodonmuutoksia
Pallonivel kääntyvä muotoilu:Mukautuu epätasaisiin tai vinoihin pintoihin.
Tehokas imu:Takaa vakaat ja luotettavat käsittelytoiminnot.
Useita kokoja ja materiaaleja:Sopii erilaisiin käyttöolosuhteisiin.
Valinnainen iskunvaimennusmekanismi:Minimoi kosketusiskun ja suojaa työkappaletta.
Edut
Korkea jäykkyys ja raskas käyttö
Vahvistettu rakenne, joka on suunniteltu raskaiden työkappaleiden käsittelyyn ilman muodonmuutoksia
Säilyttää vakaan imuvoiman jatkuvan teollisen käytön aikana
Commaelecin valmistama tiukka laadunvalvonta takaa pitkän käyttöiän
Pallonivel / kääntyvä muotoilu
Mahdollistaa kulmasäädön sopimaan epätasaisille tai kalteville pinnoille
Parantaa tiivistyskykyä ja vähentää ilmavuotoja
Parantaa tartuntavakautta todellisissa tuotantoympäristöissä
Erilaisia tyynytyyppejä
Saatavilla useita tyynyrakenteita, jotka sopivat erilaisiin työkappaleen olosuhteisiin
Tukee sekä sileitä että hieman teksturoituja pintoja
Joustava valinta sovellustarpeiden mukaan
Tasainen Rib
Erittäin jäykkä pallonivel tyhjiöimukupit ZP2 soveltuu tasaisille ja sileille pinnoille, kuten metallilevyille ja lasille
Uurrettu muotoilu parantaa tiivistystä ja estää liukumista
Tarjoaa tasaisen imuvoiman nopeassa automaatiossa
Palkeet
Sopii kaareville tai epätasaisille pinnoille
Tarjoaa pehmusteen ja korkeuden kompensoinnin
Vähentää paikannusvirheitä poiminta- ja paikkatehtävien aikana
Laaja valikoima materiaaleja
NBR:Kustannustehokas ja kulutusta kestävä yleiseen käyttöön
Silikoni:Soveltuu korkeisiin lämpötiloihin
PU:Korkea kestävyys toistuviin toimintoihin
FKM:Erinomainen kemikaalinkestävyys
Räätälöidyt materiaalit (esim. antistaattiset) saatavilla Commaelecilta
Suuret halkaisijat
The High Rigidity Ball Joint Vacuum Suction Cups ZP2 is available in a wide range of diameters—from φ40 to φ125—to accommodate diverse load requirements
Suuremmat halkaisijat tarjoavat vahvemman tartuntavoiman painaville osille
Helppo valinta painon ja pinnan kunnon perusteella
Joustava asennus
Tukee sisä- ja ulkokierreliitäntöjä
Yhteensopiva sovittimien ja puskurikiinnikkeiden kanssa
Pystysuora tai sivuttainen tyhjiöliitäntä eri asetteluille
Puskurointiasetukset
Valinnainen pehmusterakenne vähentää iskua kosketuksen aikana
Suojaa herkkiä pintoja, kuten lasia tai pinnoitettuja materiaaleja
Parantaa käsittelyturvallisuutta ja tuotteiden laatua
Sovellukset
Automatisoidut tuotantolinjat ja robottikäsivarret
Metallilevyjen, lasipaneelien ja suurten komponenttien käsittely
Litiumakku- ja elektroniikkateollisuus (ruostumattomasta teräksestä valmistetut vaihtoehdot)
Mikä tahansa skenaario, joka edellyttää vakaata pitoa painaviin tai epätasaisiin työkappaleisiin

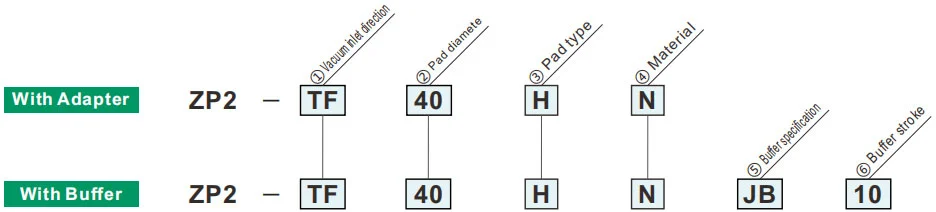

Kuinka tilata
| ①Imun tulosuunta | |
| TF | Pystysuora |
| XF | Lateraalinen |
| ②tyynyn halkaisija | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
Vihreä symboli on räätälöityjä malleja
| ⑥ Puskuriisku | Pehmusteen halkaisija | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③tyynyn tyyppi | |
| H | Tasainen ribbine |
| HB | Paljetyyppi |
| ⑤ Puskurin erittely | |
| JB | Pyörivä (messinki, holkilla) |
| JF | Pyörivä (teräs, holkilla) |
Jousen reaktiivinen voima
| Liitoslanka | Kiristysmomentti ±5 %[N·m] | Puskuriisku (mm) | Jousen reaktiivinen voima[N] | ||
| Messinki, holkilla (JB) | Terästä, holkilla (JF) | 0 iskulla | Täydellä iskulla | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
Asennusopas
PDF lataus
Varoitus + Varoitus （Lue ennen käyttöä）
PDF lataus
