Pienikokoiset tyhjiöimukupit ZP2
Ammattimaisena kiinalaisena valmistajana tehtaamme tarjoaa räätälöityjä kompakteja tyhjiöimukuppeja ZP2 (ø6-8) ripavahvisteella korkean kantavuuden ja muodonmuutoskestävyyden saavuttamiseksi. Tarjoamme myös ZP2 ohuelle UT-sarjalle (ø5-20) ohuen hameen herkän materiaalin rypistymättömään käsittelyyn. Varastossamme on antistaattisia ja ruostumattomasta teräksestä valmistettuja vaihtoehtoja elektroniikka- ja litiumakkulinjoille.
Napsauta ja aloita valinta
》Palaa tuotetietoihin

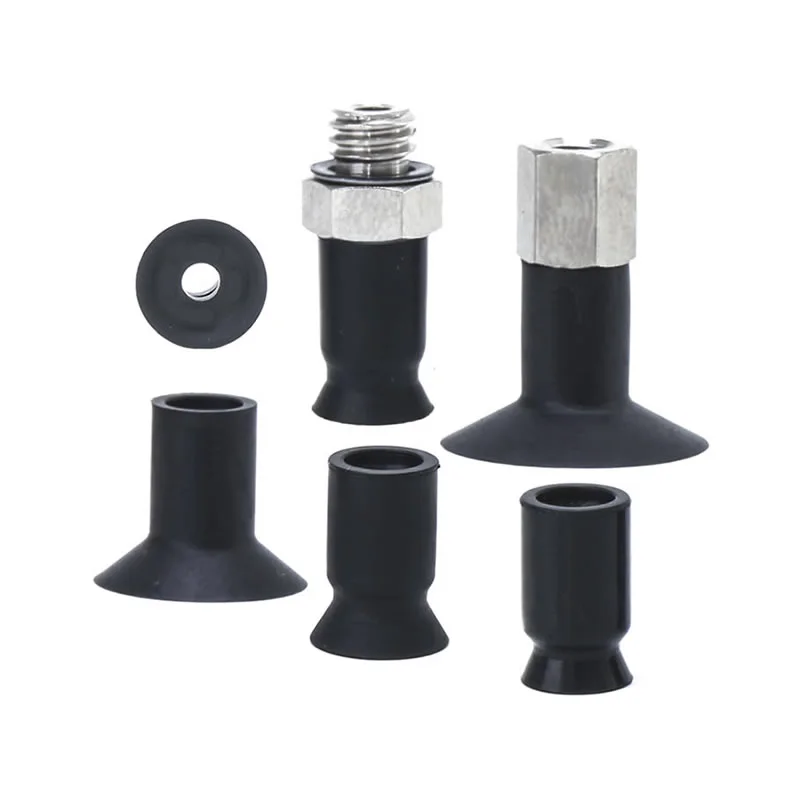

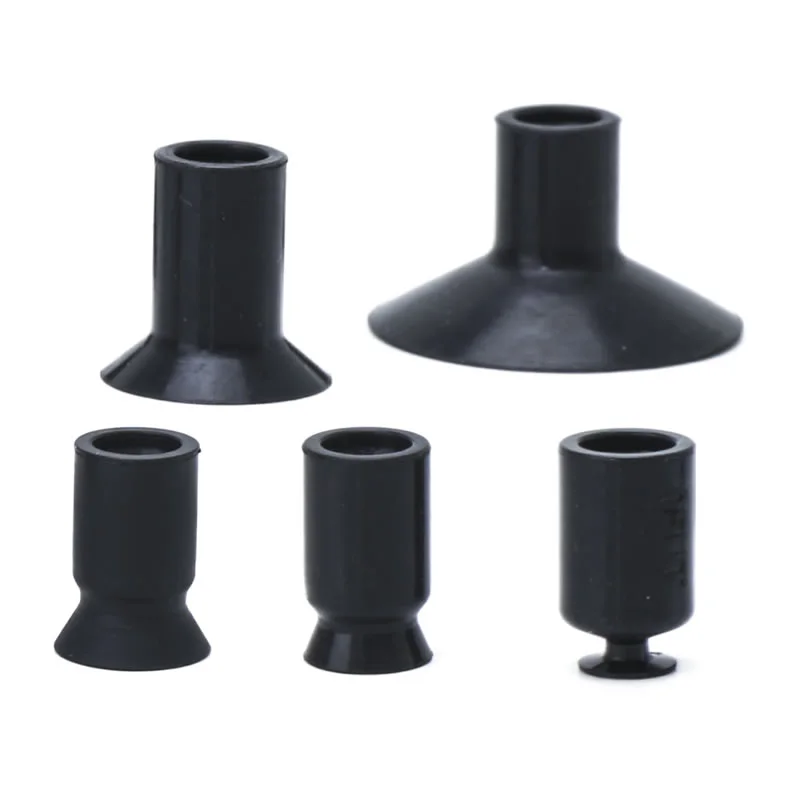

Pienikokoiset tyhjiöimukupit ZP2
ZP2-sarjan kompakti tyhjiötyynyyksikkö
ZP2-T-sarja Adapterilla Compact Vacuum Pad
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Johtavana kiinalaisena valmistajana tehtaamme tarjoaa räätälöityjä Compact Vacuum Sum Cups ZP2 -ratkaisuja, jotka on suunniteltu erityisesti tarkkuusteollisuudelle ja joissa on seuraavat keskeiset edut:
Korkea suorituskyky, alhaiset kustannukset:Hyödyntämällä kypsää kotimaista toimitusketjua, hallitsemme tehokkaasti kustannuksia ja varmistamme poikkeuksellisen imutehon, mikä vähentää asiakkaidemme hankintakuluja.
ZP2-sarjan suuri kuormitus:Kompakteissa tyhjiöimukupeissamme ZP2 (ø6–8) on ainutlaatuinen ripavahvistettu rakenne. Jopa äärimmäisen pienillä mitoilla ne kestävät poikkeuksellista muodonmuutosta ja kuormituksen vakautta, joten ne ovat suositeltu valinta ohuiden metallilevyjen ja tarkkuusmuoviosien käsittelyyn.
ZP2 Thin-Profile UT -sarja:Tämä sarja on suunniteltu erityisesti joustaville työkappaleille (ø5–20), ja siinä on erittäin ohut helmarakenne. Tämä matalaprofiilinen rakenne estää tehokkaasti hauraita materiaaleja, kuten ohuita kalvoja ja vinyylilevyjä, rypistymästä tai muodonmuutosta imuprosessin aikana.
Vakaa tarjonta:Kypsien valmistusprosessien tukemana käytämme korkealaatuisia materiaaleja (kuten silikonia) yhdessä edistyneen tyhjiönpidätystekniikan kanssa varmistaaksemme turvalliset ja vakaat tartuntatoiminnot. lisäksi laaja varastomme mahdollistaa nopean toimituksen vastaamaan asiakkaiden tarpeisiin.
FAQ
Mitkä ovat eri ZP2-tyynyt?
Kompaktit tyhjiöimukupit ZP2 tarjoavat useita tyynyrakenteita, jotka sopivat todellisiin työolosuhteisiin:
Tasainen tyyppi: sileille, jäykille pinnoille vakaalla tiivisteellä
Tasainen rivat: parantaa tyhjiötiivistystä hieman karkeilla pinnoilla
Paljetyyppi: kompensoi korkeuseroja ja tarjoaa pehmusteen
Commaelec tarjoaa useita kokoonpanoja varmistaakseen paremman istuvuuden ja suorituskyvyn automaatiojärjestelmissä.
Mitä kokoja on saatavilla?
Vakiokokoja ovat: φ40, φ50, φ63, φ80, φ100, φ125
Pienemmät halkaisijat: sopii tarkkuus- tai kevyille osille
Suuremmat halkaisijat: voimakkaampi imu raskaille tai suurille työkappaleille
Commaelecin tehdas ylläpitää vakaata varastoa ja tukee räätälöityjä kokoja projektikohtaisiin tarpeisiin.
Miten ZP2-kupit eroavat ZP3:sta tai ZP:stä?
ZP2-sarja: tasapainoinen muotoilu, suurempi jäykkyys ja kuulanivelen sopeutumiskyky, sopii yleiseen ja raskaaseen käyttöön
ZP3-sarja: tyypillisesti optimoitu kevyempään, nopeampaan käsittelyyn ja kompaktimpiin kokoonpanoihin
ZP-sarja (vakio): perussovellukset yksinkertaisemmalla rakenteella
Verrattuna muihin kompakteihin tyhjiöimukupit ZP2 tarjoavat paremman vakauden epätasaisilla pinnoilla säilyttäen samalla joustavuuden asennuksessa ja materiaalien valinnassa.
Soveltuvatko ne herkille osille?
Kyllä, oikealla kokoonpanolla:
Käytä pehmeitä materiaaleja, kuten silikonia, saadaksesi hellävaraisen kosketuksen
Valitse palkeet tai pehmustetut tyypit vähentääksesi iskuvoimaa
Valinnaiset puskurointikiinnikkeet auttavat suojaamaan herkkiä pintoja, kuten lasia tai pinnoitettuja osia
Kuinka tilata
- Lisätään 8 tyyppiä ø6 - ø20.
- C: Työkappaleille, jotka muuttavat helposti muotoaan. Työkappaleet voidaan irrottaa helposti ripojen ansiosta.
- UT: Pehmeiden työkappaleiden, kuten ohuiden levyjen tai vinyylin, adsorptioon. Rypistyminen tai muodonmuutos adsorption aikana vähenee.
- Sopii ZP-sarjan sovittimelle.
|
③ Pehmusteen tyyppi
② tyynyn halkaisija (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Litteä tyyppi, jossa kylkiluut | — | — | ● | ● | ● | — | — | — | — |
| UT | Ohut litteä tyyppi | ● | ● | — | — | — | ● | ● | ● | ● |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja.
| Adapterin asennusmitat | |
| Jos asiakas valmistaa sovittimen, suunnittele sovitin oikealle näytetyillä mitoilla. |
|
Mitat (mm)
Vihreä symboli on räätälöityjä malleja.
HT
Ohut litteä Rib-tyyppinen
| Malli | øA | øB | |||
|
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Katso malli: ZP2-B06CGN
HT
Ohut litteä Rib-tyyppinen
| Malli | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Katso malli: ZP2-05UTN
Tekniset tiedot
| Lukkorengas/tyynyn tyyppi | Pehmusteen halkaisija/mitat | Sovellus | ||||||||||||||||
| 2×4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Ilman lukkorengasta | Tasainen tyyppi (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Työkappaleille, joissa on tasaiset ja epämuodostumattomat pinnat |
| Soikea tyyppi (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Työkappaleille, joiden adsorptiopinta on rajoitettu | |
| Ohut litteä tyyppi (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmeille työkappaleille, kuten ohuille levyille tai vinyylille. Ryppyjä tai muodonmuutoksia adsorption aikana voidaan vähentää. | |
| Ohut litteä tyyppi kylkiluiden kanssa (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pehmeille työkappaleille, kuten ohuille levyille tai vinyylille. Työkappaleet voidaan irrottaa helposti ripojen ansiosta | |
| Palkeen tyyppi (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Käytetään, kun puskurille ei ole tilaa tai työkappaleille, joissa on kalteva pinta | |
| Lukitusrenkaalla | Tasainen tyyppi (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Työkappaleille, joissa on tasaiset ja epämuodostumattomat pinnat |
| Tasainen tyyppi kylkiluiden kanssa (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Helposti muotoutuville työkappaleille. Työkappaleet voidaan irrottaa helposti ripojen ansiosta | |
| Palkeen tyyppi (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Käytetään, kun puskurille ei ole tilaa tai työkappaleille, joissa on kalteva pinta | |
| Syvä tyyppi (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kaarevapintaisille työkappaleille tai pallomaisille työkappaleille | |
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
