Kun automaattisten laitteiden on käsiteltävä pieniä komponentteja erittäin rajoitetuissa tiloissa,Lyhyt imukupit ZP2-MUalkaenPilkkutarjoavat kompaktin ja käytännöllisen tyhjiötartuntaratkaisun. ZP2-MU-sarja on suunniteltu tarkkuuskäsittelysovelluksiin, joissa perinteiset imukupit voivat olla liian suuria tai vaikeasti sijoitettavia.

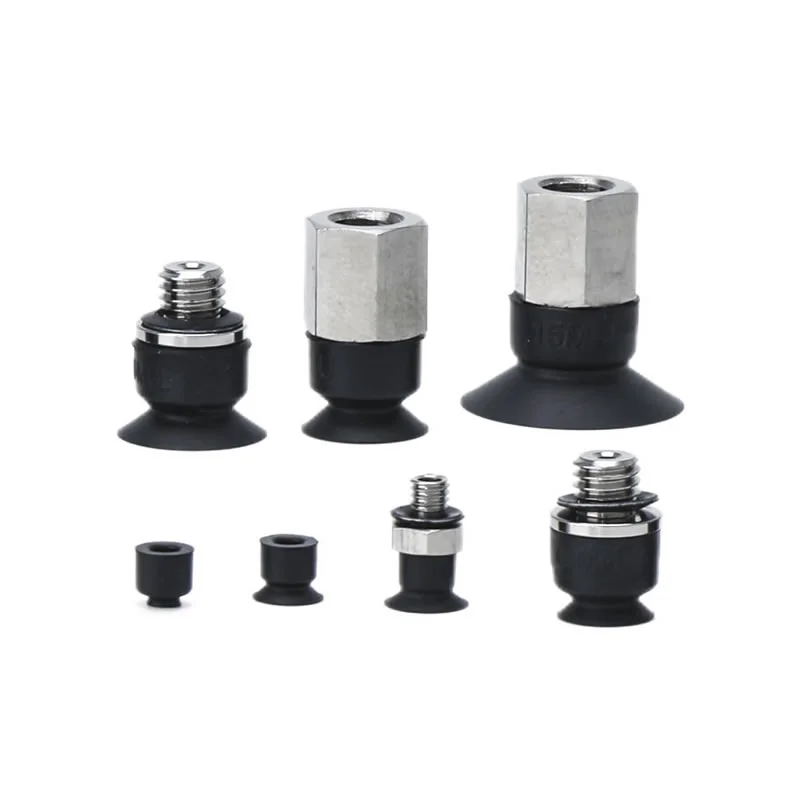

Lyhyttyyppiset tyhjiöimukupit ZP2-MU ovat kompakteja litteitä imukuppeja, jotka on kehitetty pienille, kevyille ja tarkkuustyökappaleille. Tilaa säästävä rakenne tekee niistä erityisen sopivia tiiviisti järjestettäviin automaatiolaitteisiin, kun taas materiaalivaihtoehdot, kuten NBR, silikonikumi, uretaanikumi, FKM, johtava NBR ja johtava silikonikumi, antavat insinöörit valita ratkaisun käyttöolosuhteiden mukaan. Sarja tukee tyynyn halkaisijat φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ja φ15 mm, joten se soveltuu elektroniikkaan, puolijohteisiin, tarkkuuskokoonpanoon, pakkaamiseen ja muihin automatisoituihin käsittelysovelluksiin.
Sisällysluettelo
- Mitä ovat lyhyttyyppiset tyhjiöimukupit ZP2-MU?
- Miksi kompaktilla suunnittelulla on merkitystä automaatiossa?
- Mitkä ovat ZP2-MU:n tärkeimmät ominaisuudet?
- Mitä teknisiä tietoja ostajien tulee ottaa huomioon?
- Miten eri tyynymateriaalit vaikuttavat suorituskykyyn?
- Missä ZP2-MU-imukuppeja voidaan käyttää?
- Kuinka insinöörien tulisi valita oikea malli?
- Mitä etuja ne voivat tuoda automatisoiduille järjestelmille?
- FAQ Tietoja lyhyttyyppisistä tyhjiöimukupeista ZP2-MU
- Miksi harkita ZP2-MU:ta seuraavassa automaatioprojektissasi?
Mitä ovat lyhyttyyppiset tyhjiöimukupit ZP2-MU?
Lyhyttyyppiset tyhjiöimukupit ZP2-MU ovat ZP2-sarjan litteitä imukuppeja, jotka on suunniteltu erityisesti sovelluksiin, jotka vaativat kompakteja mittoja ja luotettavaa adsorptiota. Tuotespesifikaatioiden mukaan saatavilla olevat tyynyjen halkaisijat vaihtelevat φ2 mm:stä φ15 mm:iin, joten imukuppiin mahtuu hyvin pieniä työkappaleita.
Matala profiili on erityisen arvokas, kun käytettävissä oleva asennuskorkeus on rajoitettu. Sen sijaan, että vaadittaisiin suurta pystysuoraa kokoonpanoa, lyhyt rakenne mahdollistaa alipainetyynyn sijoittamisen lähemmäs työkappaletta. Tämä voi auttaa laitesuunnittelijoita luomaan kompaktimpia tarttujaa ja parantamaan pienten komponenttien käytettävyyttä.
Tasainen kosketuspinta tukee myös läheistä kosketusta sopivien työkappaleiden kanssa. Tarkoissa poiminta- ja paikkatoiminnoissa vakaan kosketuksen säilyttäminen on tärkeää, koska liiallinen liike, muodonmuutos tai epäjohdonmukainen sijoittelu voi vaikuttaa loppupään kokoonpanon tarkkuuteen.
Ostajat voivat tarkastella lisätietoja Comma'sistaLyhyttyyppiset tyhjiöimukupit ZP2-MU tuotesivuyksityiskohtaiset mallitiedot ja tilauskokoonpanot.
Miksi kompaktilla suunnittelulla on merkitystä automaatiossa?
Nykyaikaiset automaatiolaitteet ovat yhä kompaktimpia. Robottien, lineaaristen toimilaitteiden, kokoonpanoasemien ja tarkkuuskäsittelyjärjestelmien on usein suoritettava useita toimintoja rajoitetun toiminta-alueen sisällä. Tällaisissa ympäristöissä jokaisen pneumaattisen osan mitat voivat vaikuttaa mekaaniseen kokonaisuuteen.
Lyhyellä imukupilla voi olla useita käytännön etuja:
- Alennettu asennuskorkeus:Matalaprofiilinen rakenne sopii ahtaisiin pystysuoriin tiloihin.
- Parempi saavutettavuus:Pienet tyynyt voivat ulottua työkappaleisiin, jotka sijaitsevat tiheissä komponenttiasetteluissa.
- Kompakti tarttujan muotoilu:Useita pieniä imupisteitä voidaan integroida rajoitetulle alueelle.
- Tarkka käsittely:Pienet tyynyn halkaisijat sopivat paremmin pieniin työkappaleen pintoihin.
- Joustava laitteiden integrointi:Erilaiset tulo- ja kierrekonfiguraatiot yksinkertaistavat pneumaattisen järjestelmän suunnittelua.
Nämä ominaisuudet tekevät kompakteista tyhjiötyynyistä erityisen tärkeitä valmistajille, jotka kehittävät nopeita ja suuritiheyksisiä automatisoituja tuotantolaitteita.
Mitkä ovat ZP2-MU:n tärkeimmät ominaisuudet?
Tyhjiöimukupin suorituskyky riippuu enemmän kuin sen halkaisijasta. Insinöörien tulee myös ottaa huomioon sen profiili, materiaali, liitäntätapa, työkappaleen ominaisuudet ja käyttöympäristö.
1. Erittäin kompaktit tyynykoot
ZP2-MU-malleja on saatavana φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 ja φ15 mm kokoisina. Tämä laaja valikoima tekee sarjasta sopivan mikrokomponentteihin ja kevyisiin osiin.
2. Tasainen kosketinrakenne
MU-kokoonpanossa käytetään litteää tyynyä. Tämä rakenne on tarkoitettu vakaaseen kosketukseen sopivan muotoisten työkappaleiden kanssa, ja se voi auttaa ylläpitämään tasaista adsorptiota toistuvien poiminta- ja sijoitusjaksojen aikana.
3. Useita materiaalivaihtoehtoja
Käyttäjät voivat valita erilaisia kumimateriaaleja lämpötilan, kemiallisen altistuksen, kulumisen ja sähköstaattisten vaatimusten mukaan. Tämä tekee tuoteperheestä joustavamman kuin yhdestä materiaalista valmistettu tyhjiötyyny.
4. Useita asennuskokoonpanoja
Sarja tukee liitäntävaihtoehtoja, mukaan lukien A3-ulkokierteet ja H5- tai B5-kokoonpanot erikokoisille tyynyille. Pystysuorat tyhjiötulot ovat saatavilla myös ZP2-T-kokoonpanoissa.
5. Johtavat vaihtoehdot herkille sovelluksille
Johtavat NBR- ja johtavat silikonikumivaihtoehdot voidaan valita, kun staattisen sähkön hallinta on tärkeää. Tämä koskee erityisesti elektroniikan ja puolijohteiden valmistusympäristöjä.
Mitä teknisiä tietoja ostajien tulee ottaa huomioon?
Tyhjiö-imukupin valinta tulee aloittaa todellisesta työkappaleen ja koneen kokoonpanosta sen sijaan, että valittaisiin vain pienin saatavilla oleva malli. Seuraavat tiedot ovat tärkeitä arvioitaessa ZP2-MU:ta automaatioprojektissa.
| Erittely | Käytettävissä olevat vaihtoehdot / tiedot | Miksi sillä on merkitystä |
|---|---|---|
| Pehmusteen tyyppi | MU litteä tyyppi | Tukee kompaktia ja vakaata kosketusta sopivien pintojen kanssa |
| Pehmusteen halkaisija | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Mahdollistaa tyynyn sovittamisen pieniin työkappaleen mittoihin |
| Materiaali | NBR, silikoni, uretaani, FKM, johtava NBR, johtava silikoni | Mahdollistaa sopeutumisen lämpötilan, kemikaalien, kulumisen ja staattisen sähkön säätövaatimuksiin |
| Yhteys | A3, H5, B5 mallista riippuen | Tukee integrointia erilaisiin pneumaattisiin asetteluihin |
| Rakenne | Lyhyt / matala profiili | Hyödyllinen, kun asennuskorkeus on rajoitettu |
| Tyypilliset työkappaleet | Pienet ja kevyet komponentit | Soveltuu tarkkoihin poiminta- ja paikkatoimintoihin |
Miten eri tyynymateriaalit vaikuttavat suorituskykyyn?
Materiaalin valinta on yksi tärkeimmistä päätöksistä tyhjiötyynyä määritettäessä. Eri materiaaleilla on eri tasoinen lämpötilankesto, kemikaalinkestävyys, kulutuskestävyys ja soveltuvuus erityisiin teollisuusympäristöihin.
| Materiaali | Tyypillinen lämpötila-alue | Sopivat sovellukset |
|---|---|---|
| NBR | 0 °C - 120 °C | Yleiset teollisuustyöt, metallilevyt, viilu ja aaltopahvi |
| Silikoni kumi | -30°C - 200°C | Puolijohteiden käsittely, ohuet työkappaleet ja ruokaan liittyvät laitteet |
| Uretaanikumi | 0 °C - 60 °C | Aaltopahvin, rautalevyn ja viilun yleinen käsittely |
| FKM | 0 °C - 250 °C | Kemiallisiin sovelluksiin ja vaativiin lämpötilaympäristöihin |
| Johtava NBR | 0°C - 100°C | Puolijohdesovellukset, jotka vaativat staattisen sähkön ohjausta |
| Johtava silikoni | -10°C - 200°C | Puolijohde- ja elektroniikkasovellukset, joissa on sähköstaattisia ongelmia |
Varsinaisen materiaalin valinnan tulee aina perustua koko käyttöympäristöön, mukaan lukien työkappaleen pinta, lämpötila, kemikaalit, tyhjiöolosuhteet ja vaadittu käyttöikä.
Missä ZP2-MU-imukuppeja voidaan käyttää?
ZP2-MU:n pienet mitat ja materiaalin joustavuus tekevät sarjasta erityisen merkityksellisen tarkkuusautomaatiossa.
Elektroniikan ja puolijohteiden valmistus
Pienet elektroniset komponentit vaativat huolellista käsittelyä, koska liiallinen mekaaninen voima tai sähköstaattinen purkaus voivat vahingoittaa herkkiä tuotteita. Johtava silikoni ja johtava NBR-vaihtoehto voidaan siksi harkita sovelluksissa, joissa staattinen ohjaus on osa laitesuunnittelua.
Tarkka kokoonpano
Automaattiset kokoonpanojärjestelmät käsittelevät usein pieniä muovi-, metalli- tai elektroniikkaosia. Kompakti imukuppi voi auttaa varren päätytyökaluja saavuttamaan työkappaleet häiritsemättä viereisiä osia.
Pakkausautomaatio
Kevyet pakkauskomponentit ja pienet tuotteet voidaan siirtää tyhjiötartuntateknologialla. Useita pieniä imukuppeja voidaan myös järjestää mukautetun tartuntakuvion luomiseksi.
Mikrokomponenttien käsittely
Kun työkappaleet ovat vain muutaman millimetrin kokoisia, suuri imutyyny ei välttämättä tarjoa tehokasta kosketusaluetta. ZP2-MU:n φ2–φ15 mm:n valikoima tarjoaa enemmän mahdollisuuksia sovittaa tartuntakohta komponenttiin.
Kuinka insinöörien tulisi valita oikea malli?
Järjestelmällinen valintaprosessi voi vähentää integrointiongelmia ja parantaa tyhjiötartuntavarmuutta.
- Mittaa käytettävissä oleva kosketusalue.Valitse tyynyn halkaisija, joka sopii tukevasti aiottuun tartuntapintaan.
- Tarkista asennustila.Varmista, että lyhyttyyppinen rakenne ja valittu liitäntäkonfiguraatio sopivat tarraimeen.
- Arvioi työkappaleen materiaali.Pinnan rakenne, jäykkyys, huokoisuus ja puhtaus voivat vaikuttaa tyhjiön suorituskykyyn.
- Valitse sopiva kumimateriaali.Ota huomioon lämpötila, kemikaalit, hankaus ja staattinen sähkö.
- Vahvista tyhjiöliitäntä.Yhdistä A3, H5, B5 tai sopiva sovitinkokoonpano pneumaattiseen järjestelmään.
- Testaa koko kokoonpano.Tarkista adsorption stabiilius, sykliaika, paikannustarkkuus ja vapautumiskäyttäytyminen todellisissa käyttöolosuhteissa.
Tämä lähestymistapa on erityisen hyödyllinen ostajille, jotka etsivät kiinalaista valmistajaa tai toimittajaa, joka pystyy tukemaan räätälöityjä pneumaattisten komponenttien vaatimuksia.
Mitä etuja ne voivat tuoda automatisoiduille järjestelmille?
Koneenrakentajille kompaktin imutyynyn arvo ei ole pelkästään sen pieni koko. Sen todellinen etu tulee siitä, kuinka kompakti vaikuttaa koko automaatiojärjestelmään.
- Tilatehokkuus:Lyhyt rakenne auttaa insinöörejä työskentelemään rajoitetuilla asennusalueilla.
- Komponenttien yhteensopivuus:Useat tyynykoot sopivat erilaisiin pieniin työkappaleisiin.
- Materiaalin joustavuus:Useat kumivaihtoehdot tukevat erilaisia teollisuusympäristöjä.
- Tarkkuussuuntautunut käsittely:Pienet kosketuspinnat voivat sopia paremmin mikrokomponentteihin.
- Staattisen ohjauksen vaihtoehdot:Sähköä johtavia materiaaleja on saatavana elektroniikka- ja puolijohdesovelluksiin.
- Integroinnin joustavuus:Erilaiset sisääntulo- ja kierrekokoonpanot voivat yksinkertaistaa laitteiden suunnittelua.
- Bulkkituotannon johdonmukaisuus:Useita imukuppeja käyttävissä automatisoiduissa järjestelmissä mittojen tasaisuus on tärkeää toistettavan tarttumissuorituskyvyn kannalta.
FAQ Tietoja lyhyttyyppisistä tyhjiöimukupeista ZP2-MU
Mitä MU tarkoittaa ZP2-sarjassa?
MU tunnistaa ZP2-sarjan litteän, lyhyttyyppisen kokoonpanon. Se on suunniteltu kompaktiin asennukseen ja pienten ja kevyiden työkappaleiden tarkkaan käsittelyyn.
Mitä kokoja on saatavilla ZP2-MU:lle?
Saatavilla olevat tyynyn halkaisijat ovat φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ja φ15 mm. Sopiva koko tulee valita työkappaleen mittojen ja käyttökelpoisen kosketuspinnan mukaan.
Mikä materiaali soveltuu puolijohdesovelluksiin?
Silikonikumi on listattu puolijohteisiin liittyviin sovelluksiin, kun taas johtava NBR ja johtava silikonikumi ovat saatavilla, kun staattista sähköä tarvitaan. Lopullisessa valinnassa tulee ottaa huomioon erityinen prosessiympäristö.
Voidaanko ZP2-MU:ta käyttää rajoitetuissa asennustiloissa?
Kyllä. Sen lyhyt ja matalaprofiilinen rakenne on tarkoitettu erityisesti sovelluksiin, joissa asennuskorkeus on rajoitettu.
Voiko imukuppeja räätälöidä?
Valitut kokoonpanot voidaan mukauttaa. Ostajien tulee antaa tiedot työkappaleesta, vaaditusta tyynyn halkaisijasta, materiaalista, asennuskokoonpanosta, tyhjiön sisääntulon suunnasta ja käyttöympäristöstä, jotta sopiva kokoonpano voidaan arvioida.
Miksi harkita ZP2-MU:ta seuraavassa automaatioprojektissasi?
Lyhyet tyhjiöimukupit ZP2-MU yhdistävät kompaktin rakenteen, pienet tyynyn halkaisijat, joustavan materiaalivalikoiman ja useat asennusvaihtoehdot käytännölliseksi ratkaisuksi tarkkaan tyhjiökäsittelyyn. Puolijohteiden ja elektroniikan tuotannosta tarkkuuskokoonpanoon ja pakkausautomaatioon, sarja voi auttaa konesuunnittelijoita vastaamaan pienten työkappaleiden ja rajallisten asennustilojen haasteisiin.
Jos hankit kompakteja tyhjiöimukuppeja automatisoituihin laitteisiin, arvioit erilaisia tyynymateriaaleja tai kehität räätälöityä pneumaattista tartuntaratkaisua,Pilkkuvoi auttaa sinua löytämään sopivan ZP2-MU-kokoonpanon sovellusvaatimustesi mukaan. Mallin valintaa, joukko-ostoja, räätälöityjä ratkaisuja tai teknisiä kysymyksiä vartenota meihin yhteyttäkeskustellaksesi projektistasi ja löytääksesi oikean imukuppiratkaisun automaatiojärjestelmääsi.
