How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kiina Laadukas suutintyhjiöimukupit ZP2 Toimittaja

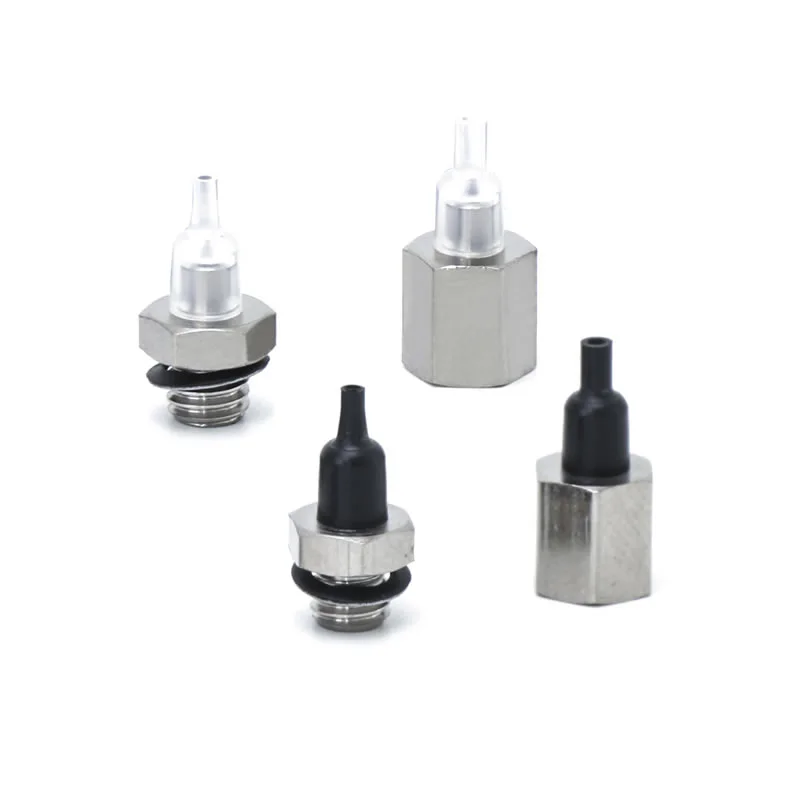

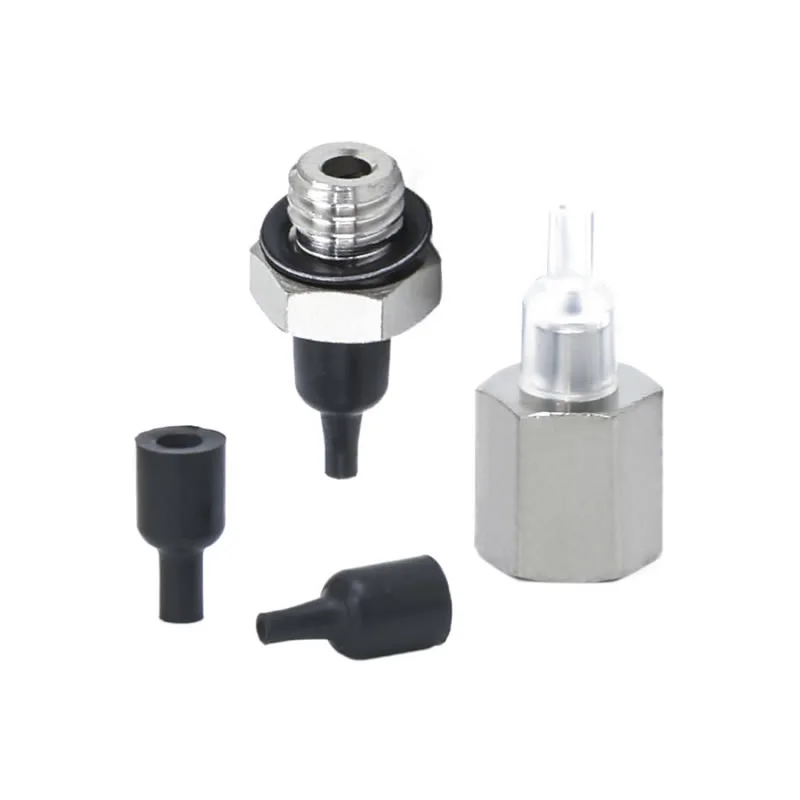

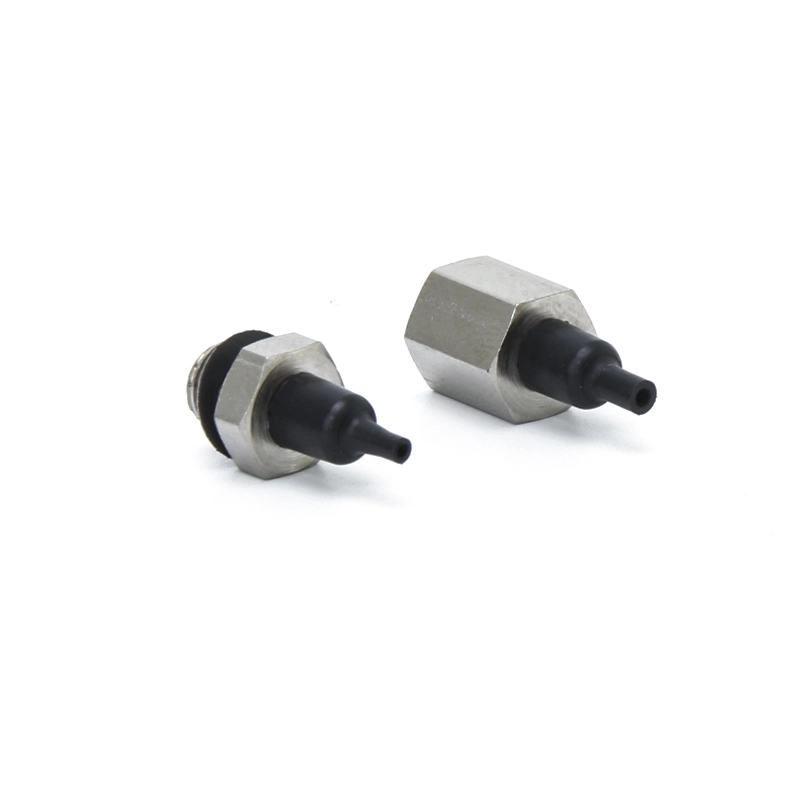

Suutin Tyhjiö-imukupit ZP2

Johtavana Kiinan valmistajana tehtaamme tarjoaa räätälöityjä suutintyhjiöimukuppeja ZP2 millimetrin mittakaavan työkappaleille. Tämä toimittajan suora ratkaisu on erittäin kompakti halkaisijaltaan ø0,8–ø1,1 mm ja sisäänrakennettu suutin, joten se on ihanteellinen siruille ja mikrolinsseille. Varastossamme on antistaattisia ja täysin ruostumattomia teräsosia elektroniikka- ja litiumakkuteollisuudelle.

FAQ

Mihin SMC ZP2 -suutintyynyjä käytetään?

Suutintyhjiö-imukuppeja ZP2 käytetään yleisesti tyhjiöejektorijärjestelmissä nopeaan poiminta- ja paikkatoimintoihin.
Integroitu suuttimiin luomaan tyhjiön suoraan kuppiin
Soveltuu nopeaan automaatioon ja robottikäsittelyyn
Käytetään laajasti pieniin osiin, pakkausmateriaaleihin ja kevyisiin komponentteihin
Commaelec tarjoaa vakaalaatuisia kuppeja, jotka ovat yhteensopivia samanlaisten järjestelmämallien kanssa, mikä takaa luotettavan suorituskyvyn jatkuvassa tuotannossa.

Kuinka valita oikea imukuppimalli?

Valinnan tulee perustua todellisiin työolosuhteisiin:
Työkappaleen pinta: sileä → tasainen tyyppi; epätasainen → paljetyyppi
Paino ja koko: raskaammat osat vaativat suuremman halkaisijan
Ympäristö: korkea lämpötila tai kemikaalit → valitse silikoni tai FKM
Kiertonopeus: nopeat linjat hyötyvät kevyistä, herkästi reagoivista malleista
Commaelec tukee räätälöityjä ratkaisuja, jotka auttavat sovittamaan materiaalit, koot ja rakenteet tiettyihin sovelluksiin.

Mitkä ovat ZP2-sarjan päätyynyt?

Tasainen tyyppi: suurin kosketuspinta sileille pinnoille
Tasainen rivat: parempi tiivistys hieman karkeilla pinnoilla
Paljetyyppi: mukautuu epätasaisille pinnoille ja tarjoaa pehmusteen

I. Keskeiset vahvuudet

Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).

II. Sovellusten poimiminen teollisuuden mukaan

A. Lääketiede ja lääketeollisuus

A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto

A.2 Keskeiset skenaariot:

1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)

2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)

3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)

B. Elektroniikka- ja puolijohdeteollisuus

B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys

B.2 Keskeiset skenaariot:

1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)

2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)

3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)

C. Auto- ja autonosien teollisuus

C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton

C.2 Keskeiset skenaariot:

4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)

5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)

6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)

D. Elintarvike- ja pakkausteollisuus

D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä

D.2 Keskeiset skenaariot:

1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)

2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)

E. Logistiikka- ja varastoteollisuus

E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto

E.2 Keskeiset skenaariot:

1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)

2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)

F. Uusi energia ja erikoisteollisuus

F.1 Uusi energia (litiumparisto/pv):

1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)

F.2 Tulostus ja paperi

1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)

III. Yhteenveto ydinsopeutumislogiikasta

Työkappaleen ominaisuudet	Pipetin mukautusohjelma	Vastaavat teollisuuden skenaariot
Ohut / hauras / tarkkuus	Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin	Elektroniset puolijohteet, lääkkeet
Raskaat esineet / Suuri koko	Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä	Autot, logistiikkapaneelit
Terveys/saastumisen ehkäisy	Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne	Lääketiede, ruoka
Pehmeät / epäsäännölliset pinnat	Sienimateriaali, muotoaan muuttava imukuppi	Auton sisätilat, ruoka
Antistaattiset vaatimukset	Antistaattinen silikoni, ionituulen avulla	elektroninen puolijohde

②tyynyn halkaisija (mm)
08	ø0.8
11	ø1.1

④ Materiaali
N	NBR
S	Silikoni kumi
U	Uretaani kumia
F	FKM
GN	Johtava NBR
GS	Sähköä johtava silikonikumi

⑤ Tyhjiöaukko
A4	Naaras lanka	M4 x 0,7 M5 x 0,8
A5
B4	Urospuolinen lanka	M4 x 0,7
B5		M5 x 0,8

Malli				øC	øD
	② Pad dia.	③ Pad tyyppi	④ Pad Materiaali
ZP2	08	AN	N S U F GN GS	1.6	0.8
	11			2	1.1

Malli						A	B	øC	øD	E	Sovitin
	① Tyhjiö tulosuunta	② Pad dia.	③ Pad tyyppi	④ Pad Materiaali	⑤ Tyhjiö sisääntulo
ZP2	T	08	AN	N S U F GN GS	A4	12.2	9.5	1.6	0.8	M4 x 0,7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5 x 0,8	ZP2A-AN-A5
		11						2	1.1

Suutin Tyhjiö-imukupit ZP2

Suutin Tyhjiö-imukupit ZP2

ZP2-sarjan suutintyhjiötyynyyksikkö

ZP2-T-sarja sovittimen suuttimen tyhjiötyynyllä

Tyypillisiä sovelluksia ovat mm

FAQ

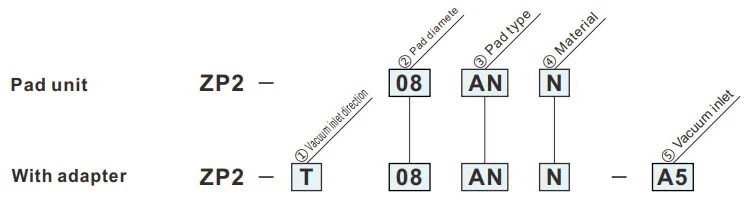

Kuinka tilata

Mitat (mm)

Pehmusteen materiaali ja ominaisuudet

Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla

①Imun tulosuunta
T	Pystysuora
