Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).
Soikeat tyhjiöimukupit ZP2
Johtavana Kiinan valmistajana tehtaamme tarjoaa räätälöityjä soikeita tyhjiöimukuppeja ZP2 ohuille työkappaleille ahtaissa tiloissa. Saatavana 12 eritelmänä (esim. 3,5 × 7 - 8 × 30 mm), tämä toimittajan suora ratkaisu varmistaa tasaisen paineen ja otteen vakauden. Valinnaisten 6-50 mm puskureiden ja antistaattisten materiaalien ansiosta se on ihanteellinen piirilevy-, akku- ja nopeille pakkauslinjoille.
Napsauta ja aloita valinta
》Palaa tuotetietoihin

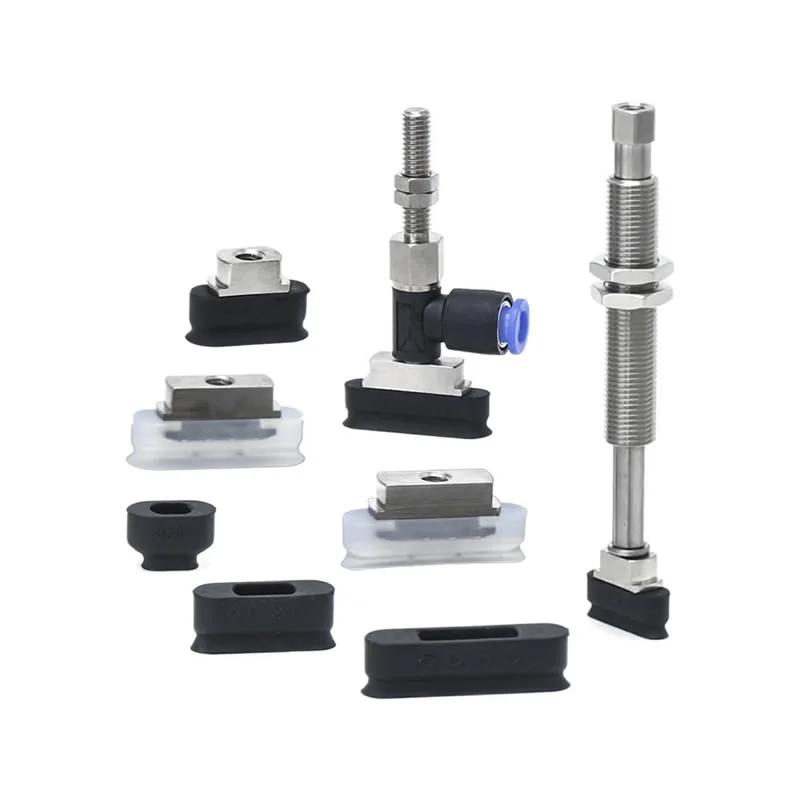

Soikeat tyhjiöimukupit ZP2

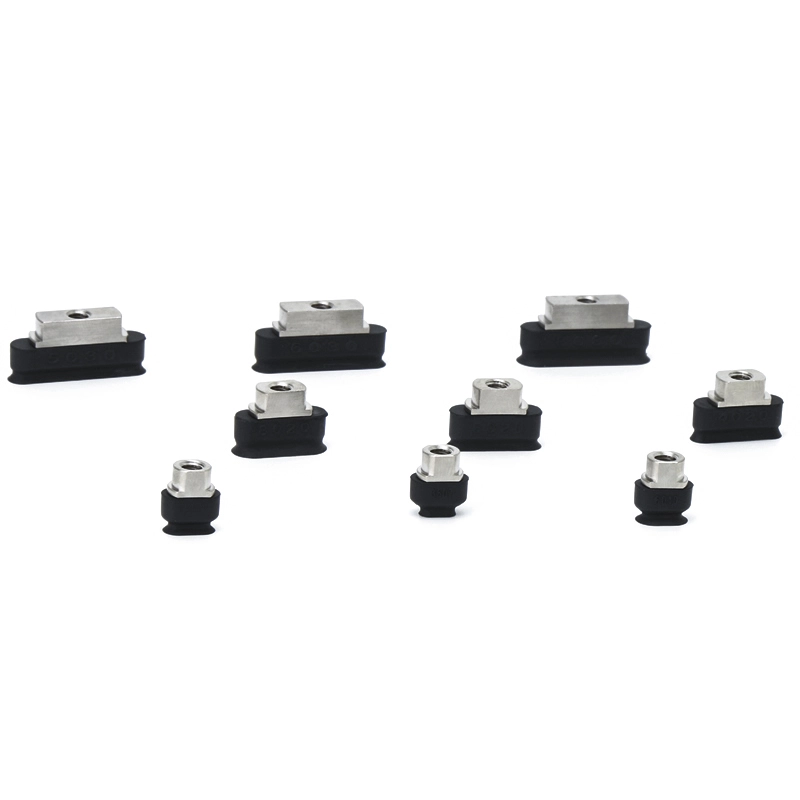

ZP2-sarjan soikea tyhjiötyynyyksikkö

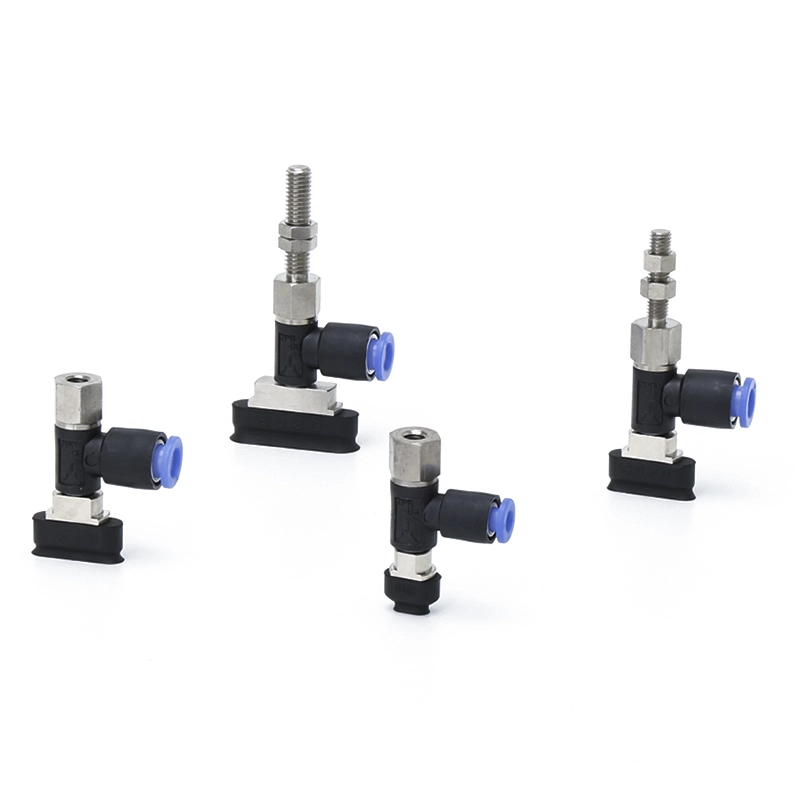

ZP2-T-sarja Adapter Oval Vacuum Pad

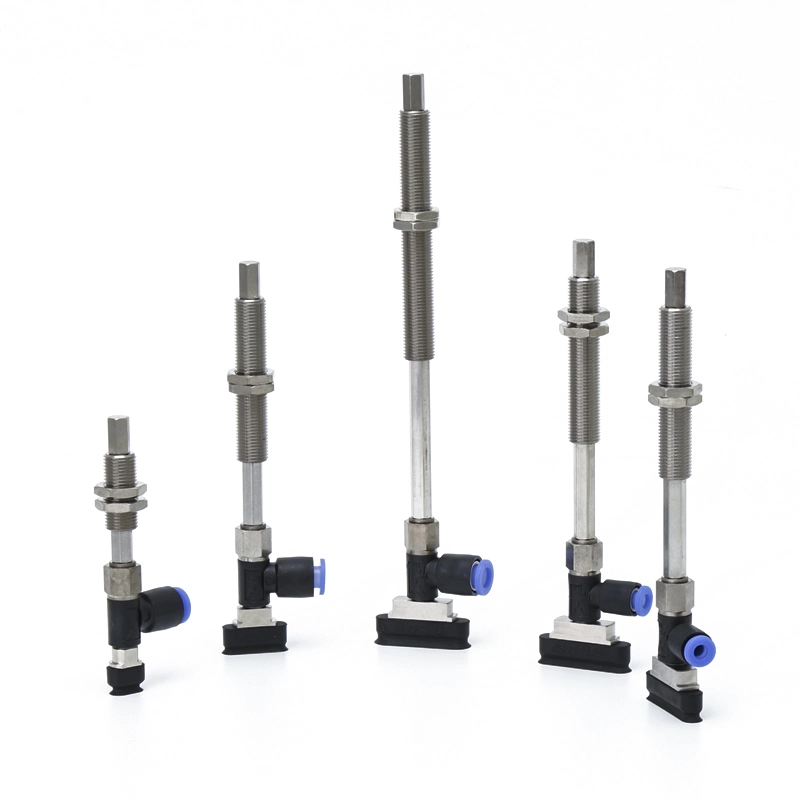

ZP2-T-sarja puskurilla soikealla tyhjiötyynyllä
ZP2-R-sarja Adapter Oval Vacuum Pad

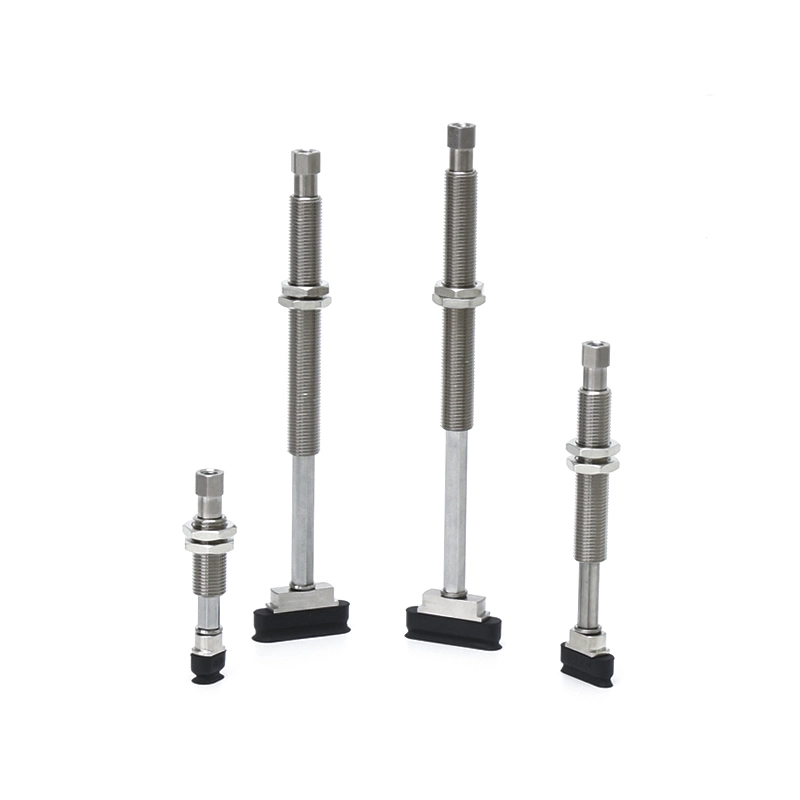

ZP2-R-sarja puskurilla soikealla tyhjiötyynyllä
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Johtavana Kiinan valmistajana tehtaamme tarjoaa räätälöityjä Oval Vacuum Suction Cups ZP2 -ratkaisuja, jotka on räätälöity elektroniikka- ja autoteollisuuden tiukoihin vaatimuksiin. Olitpa suurten volyymien toimittaja tai loppukäyttäjä, ZP2-ovaalisarjamme tarjoaa tarkan käsittelyn edellyttämän luotettavuuden.
Tärkeimmät tekniset ominaisuudet ja tekniset tiedot
1. Laaja valikoima eritelmiä
Varmistaaksemme täydellisen istuvuuden jokaiselle ohuelle työkappaleelle tarjoamme 12 vakiospesifikaatiota soikeille tyhjiöimukupeille ZP2:
Kompaktit koot:3,5×7, 4×10, 5×10, 6×10 mm.
Keskipitkät pituudet:4×20, 5×20, 6×20, 8×20 mm.
Laajennettu kattavuus:4×30, 5×30, 6×30, 8×30 mm.
2. Toimialakohtainen materiaalien laatu
Käytämme korkealaatuisia materiaaleja, jotka sopivat työympäristöösi:
Laadukas silikoni ja NBR:Yleiskäyttöisiin ja korkean lämpötilan tehtäviin.
Antistaattiset (ESD) materiaalit:Välttämätön piirilevyjen ja puolijohteiden käsittelyssä.
Täysin ruostumattomasta teräksestä valmistetut tarvikkeet:Erikoiskokoonpanot, jotka on optimoitu litiumparistoteollisuudelle.
Ydinedut ja kohokohdat
Optimoitu ahtaisiin tiloihin:Ovaalien tyhjiöimukuppien ZP2 kapea profiili mahdollistaa suuren tiheyden poiminta ahtaissa piirilevyissä tai kapeissa pakkausprofiileissa, joihin pyöreät kupit eivät yksinkertaisesti mahdu.
Parannettu otteen vakaus:Pitkänomainen imualue tarjoaa suuremman "jalanjäljen" ohuille esineille, kuten putkille tai tiivistenauhalle, mikä vähentää merkittävästi työkappaleen kallistumisen tai liukumisen riskiä.
Joustava asennus:Tukee sekä pystysuoraa että sivuttaista imuaukkoa. Jokainen kuppi voidaan liittää sovittimeen tai puskurikannattimeen (6–50 mm iskunpituus) hauraiden pintojen iskujen vähentämiseksi.
Suora toimitus tehtaalta:Kiinassa sijaitseva tehtaallamme on suuri määrä varastossa olevia tuotteita, mikä takaa lyhyet toimitusajat ja kilpailukykyisen hinnoittelun maailmanlaajuisille hankinnoille.
Tyypilliset sovellusskenaariot
Elektroniikka ja puolijohteet:Piirilevyn kokoonpano, joustavan piirilevyn valmistus ja akkuelektrodien paikannus.
Auton osat:Ovaaleja tyhjiöimukuppeja ZP2 käytetään usein tiivisteliuskojen, pitkänomaisten koristeosien ja muoviprofiilien käsittelyyn ja kokoamiseen.
Pakkaus ja logistiikka:Nopea etiketöinti, kartonkipakkaus ja pitkänomaisten pakkausten lajittelu.

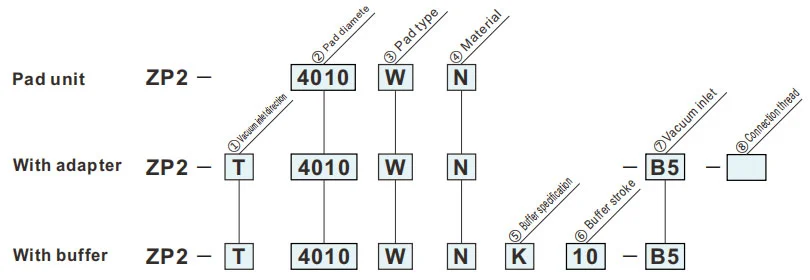

Kuinka tilata
- Työkappaleille, joiden adsorptiopinta on rajoitettu.
| ①Imun tulosuunta | ⑦ Tyhjiöaukko | ⑧ Kytkentälanka | ||
| T | Pystysuora |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateraalinen |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②tyynyn koko | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③tyynyn tyyppi | |
| W | Soikea |
| ⑦ Tyhjiöaukko | |
| B5 | M5x0,8 (naaras) |
| 04 | ø4 Yhden kosketuksen sovitus |
| 06 | ø6 Yhden kosketuksen sovitus |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja.
| ⑤Puskurin erittely | |
| K | Pyörimätön |
| ⑥ Puskuriisku | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧ Kytkentälanka | |
| A5 | M5x0,8 (mies) |
| B5 | M5x0,8 (naaras) |
Mitat (mm)
Vihreä symboli on räätälöityjä malleja.
PP
Kuution tyyppi
| Malli | A | B | C | D | øE | Y | |||
|
② Pad Koko |
③ Pad tyyppi |
④ Pad Materiaali |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Katso malli: ZP2-4030WS
Adapterin asennusmitat
Käytettävä tyyny: 3507W/4010W/5010W/6010W
Käytettävä tyyny: 4020W/5020W/6020W/8020W
Käytettävä tyyny: 4030W/5030W/6030W/8030W
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
