Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).
Lyhyt imukupit ZP2-EU
Kiinan johtavana valmistajana tehtaamme tarjoaa räätälöityjä lyhyttyyppisiä tyhjiöimukuppeja ZP2-EU (halkaisijat ø2–15 mm). Erittäin ohuen litteän profiilin ansiosta tämä sarja on suunniteltu erityisesti käytettäväksi ahtaissa tiloissa. Käyttämällä korkealaatuista antistaattista silikonimateriaalia Commaelec tarjoaa ammattimaisen ratkaisun, joka varmistaa vakaan, rypistymättömän imutehon. Meillä on valmiita A5/H5-kierremäärityksiä ja ruostumattomasta teräksestä valmistettuja liittimiä, joten tämä sarja on ihanteellinen valinta elektroniikan valmistukseen ja litiumioniakkujen tuotantolinjoihin.
Napsauta ja aloita valinta
》Palaa tuotetietoihin
Lyhyt imukupit ZP2-EU
ZP2-sarjan lyhyttyyppinen tyhjiötyynyyksikkö
ZP2-T-sarja Adapterilla Lyhyttyyppinen tyhjiötyyny
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi

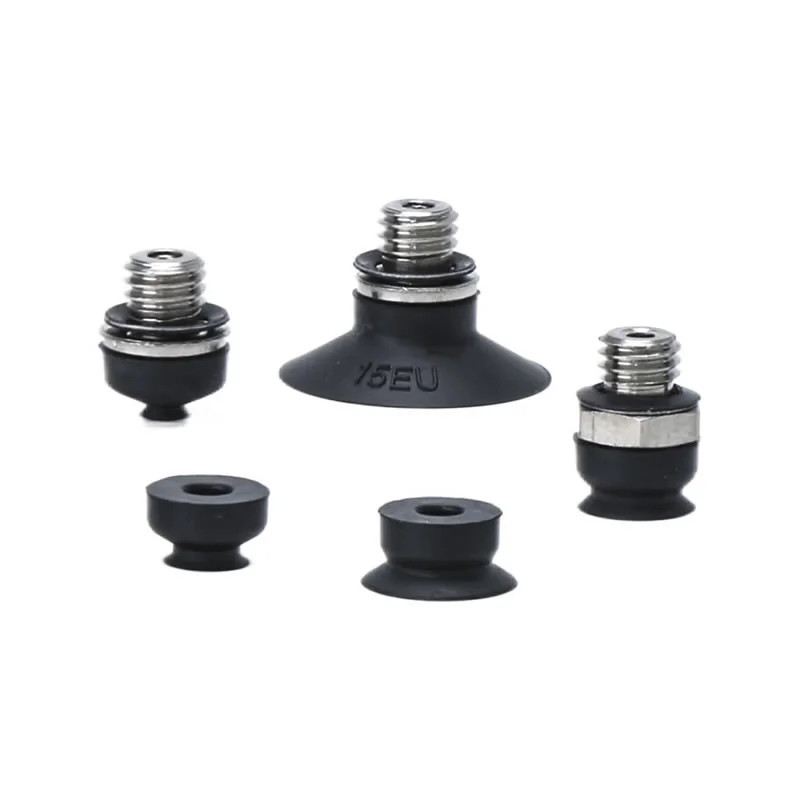

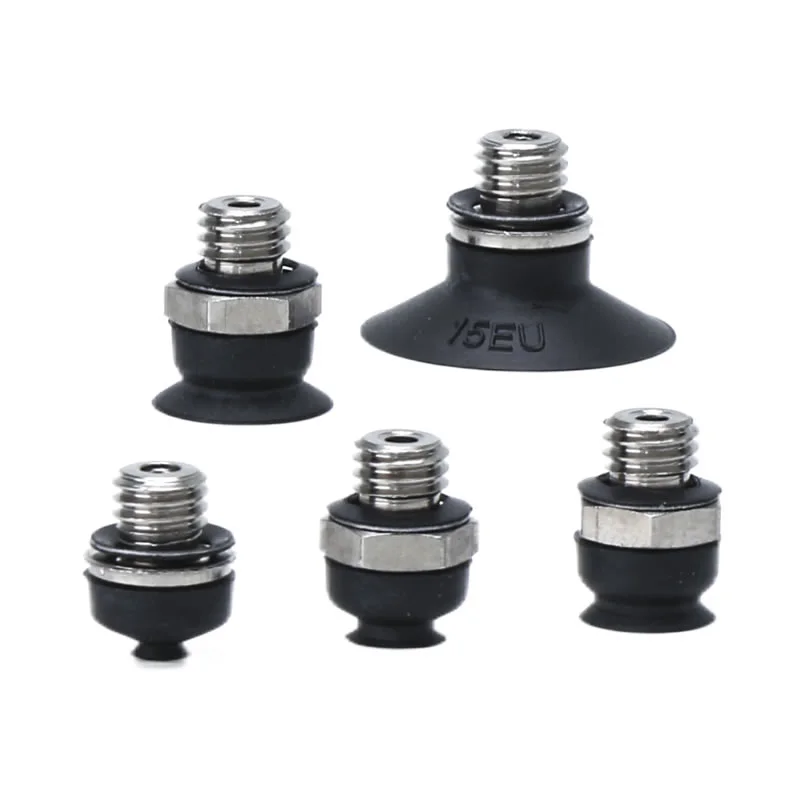

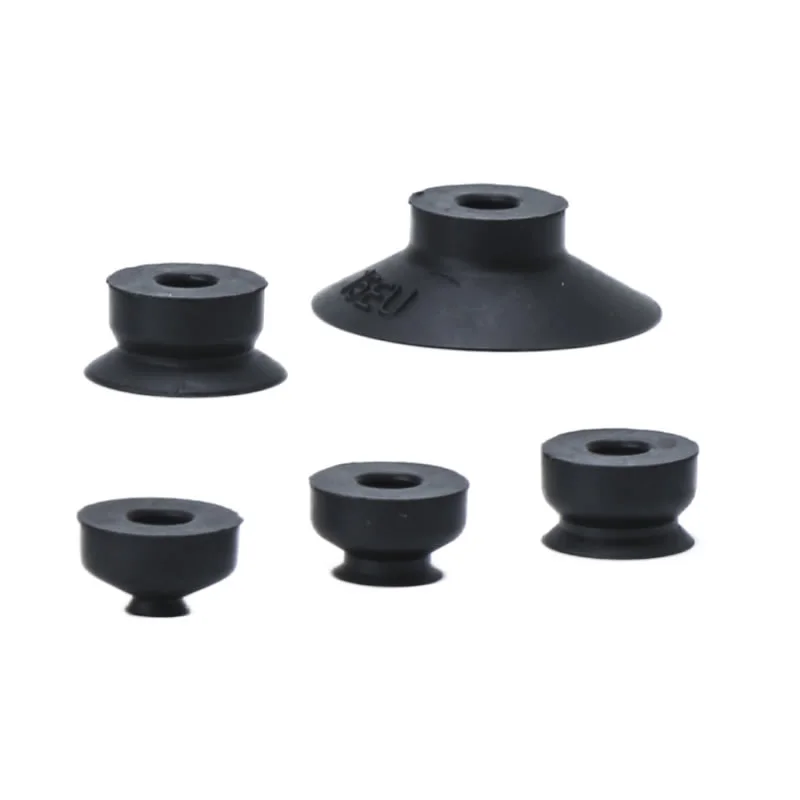

Lyhyttyyppiset tyhjiöimukupit ZP2-EU valmistaa Zhejiang Comma Electric Co., Ltd.; olemme yksi Kiinan johtavista valmistajista ja toimittajista. ZP2 EU:n matalaprofiilisella litteällä imukupilla on pieni tilavuus ja vakaa adsorptio.
Tuotteen ominaisuudet:Tässä kompaktissa imukupilla on matala profiili tilaa säästävä muotoilu, joka on ihanteellinen ahtaisiin tiloihin. Sen tasainen pinta varmistaa tiukan istuvuuden työkappaleen pintoja vasten, mikä takaa vakaan tartunta ja estää tehokkaasti muodonmuutoksia käytön aikana, mikä tekee siitä täydellisen tarkan käsittelyn. Tietyissä malleissa on antistaattiset ominaisuudet, jotka täyttävät herkkien ympäristöjen, kuten elektroniikkateollisuuden, käyttövaatimukset.
Tekniset tiedot:Lyhyttyyppisiä tyhjiöimukuppeja ZP2-EU on saatavana eri halkaisijoilla, mukaan lukien φ2, φ4, φ6, φ8 ja φ15.
Imukupin materiaalit:Yleisesti käytettyjä materiaaleja ovat nitriilikumi (NNBR), tuontisilikoni ja antistaattinen silikonikumi, ja jokainen materiaali on räätälöity tiettyihin työympäristöihin ja osavaatimuksiin.
Liitäntävaihtoehdot:Saatavana eri tyypeinä, mukaan lukien ulkokierteet (A5) ja ulkokierteet (H5).
FAQ
Mitä kokoja on saatavilla?
Lyhyttyyppisiä tyhjiöimukuppeja ZP2-EU on tyypillisesti saatavana vakiohalkaisijaisina, kuten φ40, φ50, φ63, φ80, φ100 ja φ125.
Pienemmät koot: sopii kompakteihin laitteisiin ja kevyisiin osiin
Suuremmat koot: tarjoavat voimakkaamman imuvoiman isommille työkappaleille
Comma Factory ylläpitää vakaata varastoa ja tukee myös räätälöityjä kokoja projektin vaatimusten mukaan.
Mikä on "lyhyttyyppi"?
"Lyhyttyyppi" viittaa matalaprofiiliseen, kompaktiin rakenteeseen:
Pienempi kokonaiskorkeus rajallisiin asennuksiin
Nopeampi vastaus nopeissa pick and place -järjestelmissä
Parempi vakaus asennettuna tiukkaan robotti- tai automatisoituihin asennuksiin
Tämä malli on erityisen hyödyllinen, kun asennustila on rajallinen, mutta suorituskykyä ei voida tinkiä.
Mitä eroa on EU:n ja muiden ZP2-tyyppien välillä?
ZP2-EU (lyhyttyyppi): kompaktimpi, optimoitu eurooppalaistyylisiin laitteisiin ja tilaa säästäviin asetteluihin
Standardi ZP2: yleiskäyttöisempi, laajemmilla rakennekokoonpanoilla
EU-tyyppi keskittyy usein kompaktisuuteen, standardoituihin rajapintoihin ja nopeaan integraatioon
Pilkku varmistaa yhteensopivuuden ja tasaisen laadun eri kokoonpanoissa vastaamaan erilaisiin markkinoiden tarpeisiin.
Miten ne on asennettu?
Lyhyet tyhjiöimukupit ZP2-EU tukevat joustavia asennusvaihtoehtoja:
Sisä- tai ulkokierreliitännät
Yhteensopiva sovittimien ja puskurikiinnikkeiden kanssa
Pysty- tai sivutyhjiöporttivaihtoehdot
Miksi valita pilkku?
Vahva T&K-kyky:Ammattitaitoinen tiimi tukee räätälöityjä ratkaisuja erilaisiin automaatiotarpeisiin
Yhden luukun toimitus:Laaja tuotevalikoima yksinkertaistaa hankintaa ja järjestelmäintegraatiota
Joustava räätälöinti:Lyhyiden imukuppien ZP2-EU mitat, materiaalit ja rakenne voidaan räätälöidä tarpeidesi mukaan.
Nopea vastaus:Nopea tekninen tuki ja toimitus luotettavalta

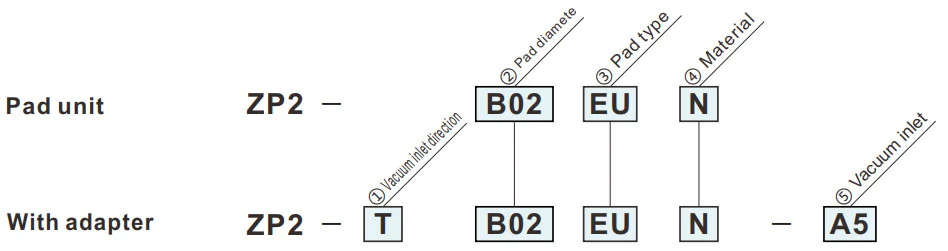

Kuinka tilata
- Tilaa säästävä korkeussuunnassa.
| ①Imun tulosuunta | |
| T | Pystysuora |
| ③tyynyn tyyppi | |
| EU | Litteä tyyppi |
| ②tyynyn halkaisija (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja.
| ⑤ Tyhjiöaukko | |
| A5 | M5x0,8 (Kuusikulmio O.D.) |
| H5 | M5x0,8 (Kuusikulmainen kantapää) |
Mitat (mm)
Vihreä symboli on räätälöityjä malleja.
EU
Litteä tyyppi
| Malli | øA | øB | øC | D | Y | |||
|
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Katso malli: ZP2-B02EUS
Adapterin asennusmitat
ZP2-T
Pystysuora
A5
| Malli | øA | øB | øC | D | E | Y | Sovitin | |||||
|
① Tyhjiö tulosuunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑤ Tyhjiö sisääntulo |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Viitemalli: ZP2-TB06EUGS-A5
ZP2-T
Pystysuora
H5
| Malli | øA | øB | øC | D | E | Y | Sovitin | |||||
|
① Tyhjiö sisääntulosuunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑤ Tyhjiö sisääntulo |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Viitemalli: ZP2-TB06EUGS-H5
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
