How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Korkean jäykkyyden tyhjiöimukupit ZP2 Valmistaja Kiinassa

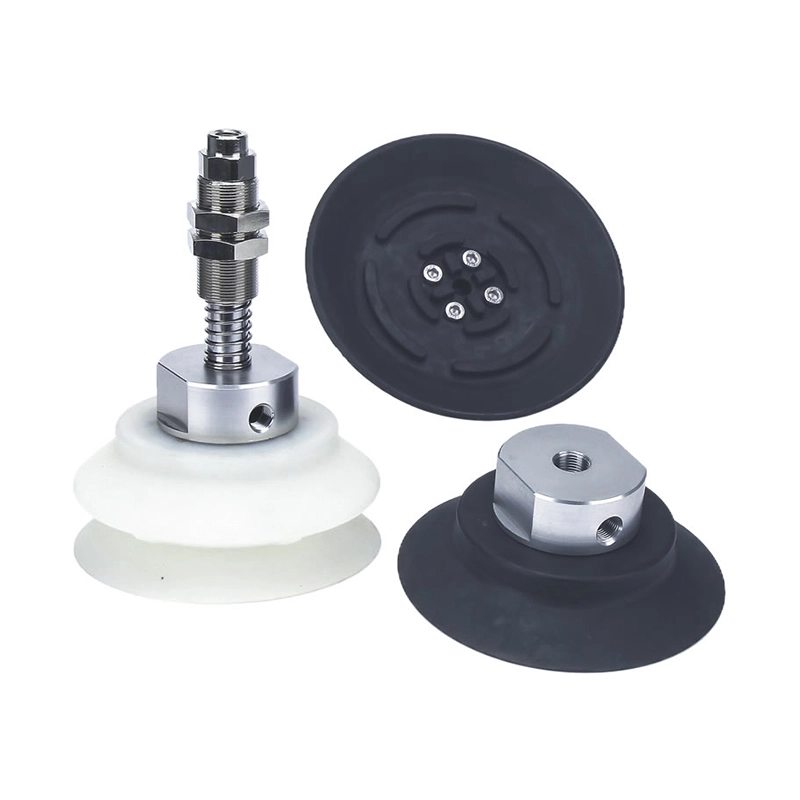

Korkean jäykkyyden tyhjiöimukupit ZP2

Kiinan johtavana valmistajana tehtaamme tarjoaa räätälöityjä korkean jäykkyyden tyhjiöimukuppeja ZP2 (Ø150-250 mm) raskaisiin tehtäviin. Tässä toimittajan suorassa työkalussa on kääntörakenne kalteville pinnoille ja NBR/silikoni/antistaattinen vaihtoehto, joten se varmistaa vakaan adsorption ja iskunvaimennusta.

Faq

Mitä kokoja on saatavilla?

Commaelecin korkean jäykkyyden tyhjiöimukuppeja ZP2 on saatavana vakiohalkaisijaina: φ40, φ50, φ63, φ80, φ100 ja φ125.
Pienemmät koot: sopii kevyempiin tai tarkkoihin osiin
Suuremmat koot: tarjoavat voimakkaamman imuvoiman raskaaseen käsittelyyn
Commaelecin tehtaalla on säännöllinen varasto ja se tukee myös räätälöityjä kokoja tiettyihin projekteihin.

Milloin ne pitäisi vaihtaa?

Vaihtoa suositellaan, kun:
Huulissa on kulumista, halkeamia tai muodonmuutoksia
Imuvoima muuttuu epävakaaksi tai pienenee
Käytön aikana esiintyy usein ilmavuotoja
Korkean syklin automaatiossa säännöllinen tarkastus on tärkeää. Commaelec käyttää korkealaatuisia materiaaleja (NBR, silikoni, PU jne.) pidentääkseen käyttöikää, mutta oikea-aikainen vaihto varmistaa turvallisuuden ja tehokkuuden.

Toimivatko ne puskureiden kanssa?

Kyllä. Korkean jäykkyyden tyhjiöimukupit ZP2 voidaan varustaa puskuroivilla (pehmustetuilla) kiinnikkeillä.
Vähentää iskuja koskettaessa työkappaletta
Suojaa herkkiä pintoja, kuten lasia tai pinnoitettuja materiaaleja
Parantaa paikannustarkkuutta automatisoiduissa järjestelmissä
Commaelec tarjoaa yhteensopivat puskurikannattimet ja sovittimet joustavaa integrointia varten.

Mitkä ovat tyypilliset sovellukset?

Näitä imukuppeja käytetään laajalti:
Robottiaseet ja automatisoidut tuotantolinjat
Metallilevyjen, lasipaneelien ja raskaiden komponenttien käsittely
Epätasaiset tai hieman kaltevat pinnat, joissa tarvitaan vakaata pitoa
Litiumakku- ja elektroniikkateollisuus (ruostumattomasta teräksestä valmistettujen lisävarusteiden kanssa)

I. Keskeiset vahvuudet

Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).

II. Sovellusten poimiminen teollisuuden mukaan

A. Lääketiede ja lääketeollisuus

A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto

A.2 Keskeiset skenaariot:

1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)

2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)

3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)

B. Elektroniikka- ja puolijohdeteollisuus

B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys

B.2 Keskeiset skenaariot:

1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)

2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)

3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)

C. Auto- ja autonosien teollisuus

C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton

C.2 Keskeiset skenaariot:

4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)

5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)

6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)

D. Elintarvike- ja pakkausteollisuus

D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä

D.2 Keskeiset skenaariot:

1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)

2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)

E. Logistiikka- ja varastoteollisuus

E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto

E.2 Keskeiset skenaariot:

1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)

2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)

F. Uusi energia ja erikoisteollisuus

F.1 Uusi energia (litiumparisto/pv):

1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)

F.2 Tulostus ja paperi

1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)

III. Yhteenveto ydinsopeutumislogiikasta

Työkappaleen ominaisuudet	Pipetin mukautusohjelma	Vastaavat teollisuuden skenaariot
Ohut / hauras / tarkkuus	Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin	Elektroniset puolijohteet, lääkkeet
Raskaat esineet / Suuri koko	Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä	Autot, logistiikkapaneelit
Terveys/saastumisen ehkäisy	Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne	Lääketiede, ruoka
Pehmeät / epäsäännölliset pinnat	Sienimateriaali, muotoaan muuttava imukuppi	Auton sisätilat, ruoka
Antistaattiset vaatimukset	Antistaattinen silikoni, ionituulen avulla	elektroninen puolijohde

	②tyynyn halkaisija ③ tyynyn tyyppi (mm)		150	200	250
	②tyynyn halkaisija ③ tyynyn tyyppi (mm)		ø150	ø 200	ø 250
	HT	Ohut litteä rib	●	●	●

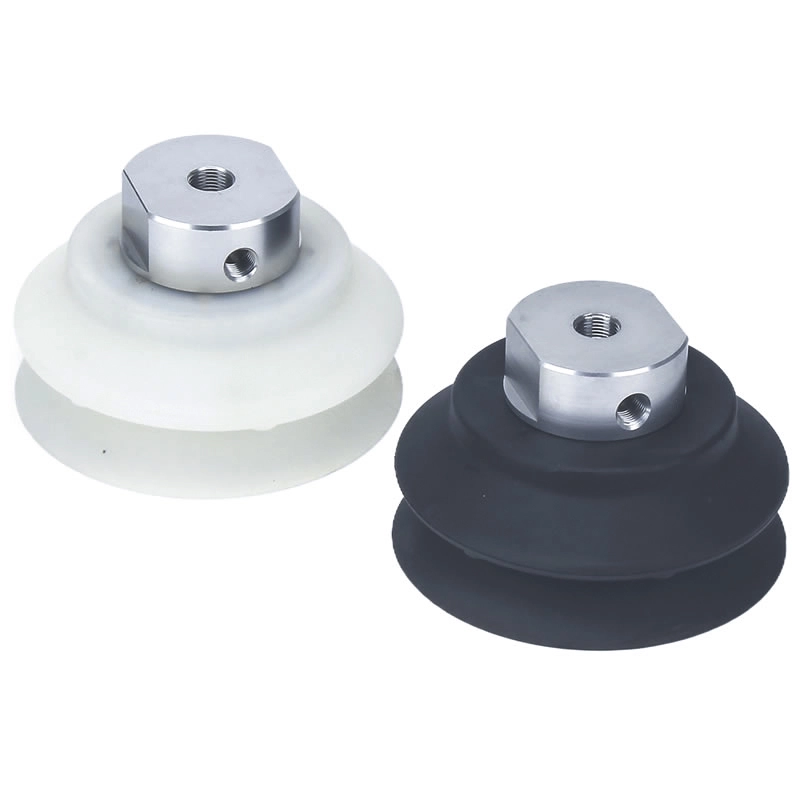

	HB	Paljetyyppi	●	-	-
⑦ Tyhjiöaukko	B16	M16 x 1,5	●	●	-
⑦ Tyhjiöaukko	B18	M18 x 1,5	●	●	●

⑥ Puskuriisku
20	20 mm
50	50 mm

Puskuriisku (mm)	Jousen reaktiivinen voima[N]
	0 iskulla	Täydellä iskulla
20	14.7	29.4
50	15.6

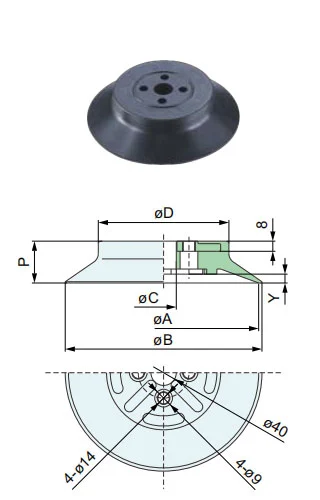

				øA	øB	øC	øD	P	Y
Malli	②Pad halm.	③tyynyn tyyppi	④ Pehmusteen materiaali
ZP2	150	HT	NS	150	155	20	103	33	7
	200			200	205	13	140	36	13

Malli	②Pad halm.	③tyynyn tyyppi	④ Pehmusteen materiaali
ZP2	250	HT	NS

Korkean jäykkyyden tyhjiöimukupit ZP2

Korkean jäykkyyden tyhjiöimukupit ZP2

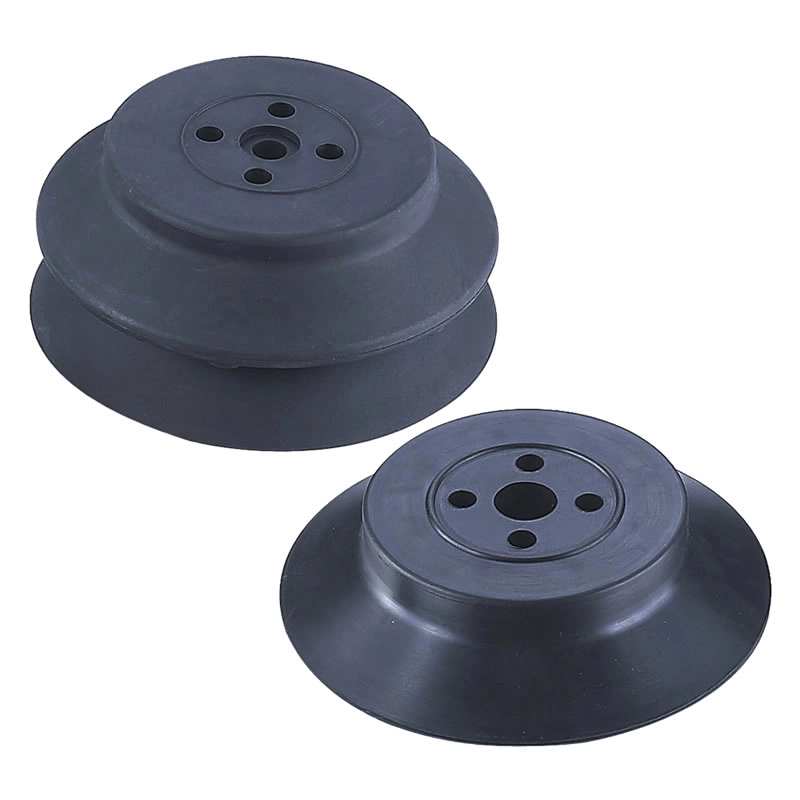

ZP2-sarjan raskas tyynyyksikkö

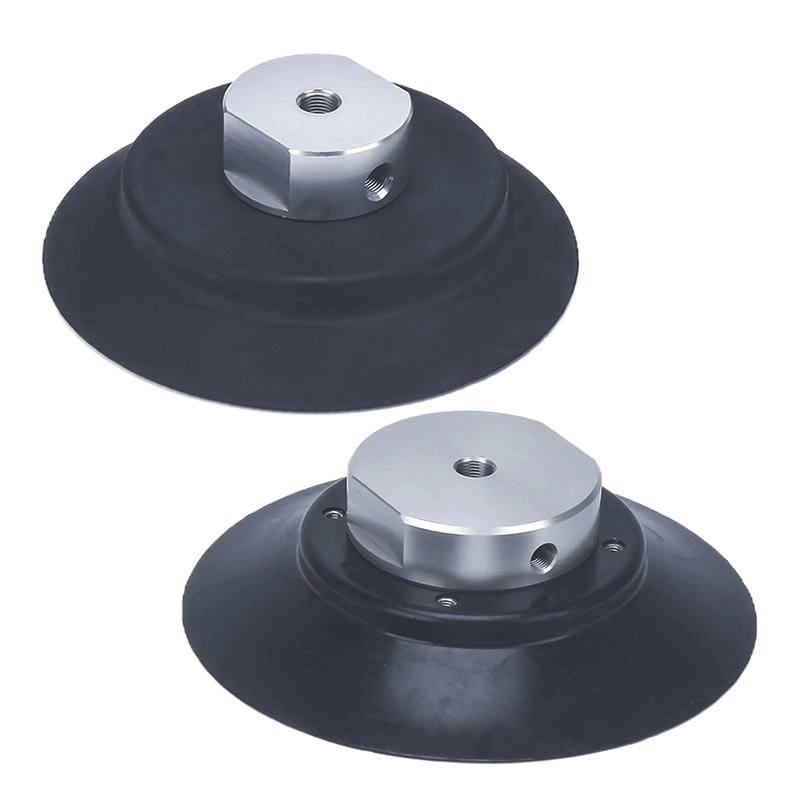

ZP2-T-sarjan kovaan käyttöön sovitetuilla tyhjiötyynyillä

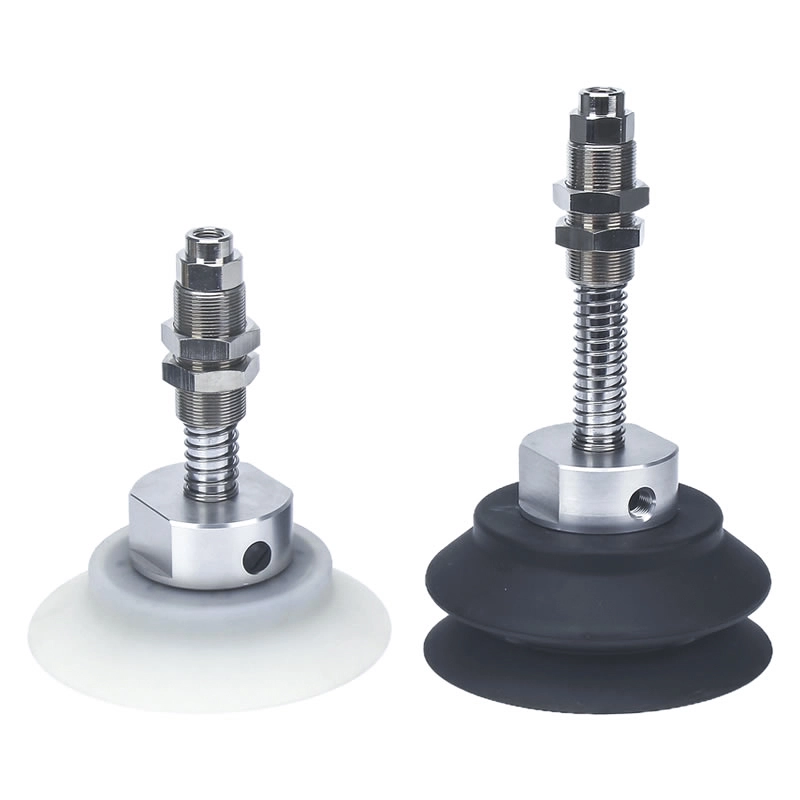

ZP2-T-sarjan raskaaseen käyttöön puskuroiduilla tyhjiötyynyillä

Faq

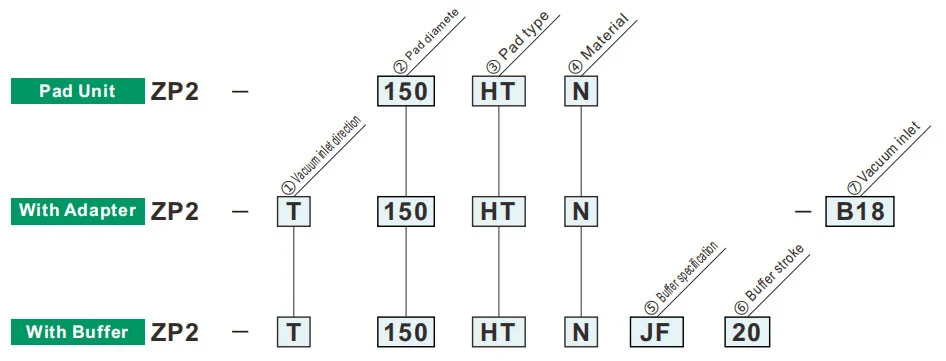

Kuinka tilata

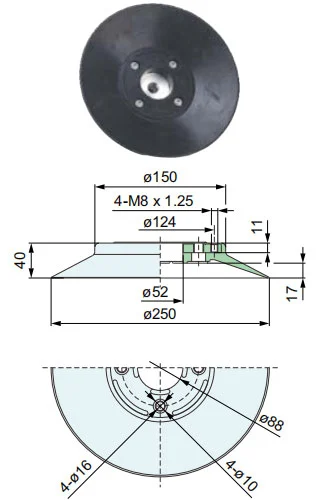

Mitat (mm)

Pehmusteen materiaali ja ominaisuudet

Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla

①Imun tulosuunta
T	Pystysuora

⑤Puskurin erittely
JF	Pyörivä (teräs, holkilla)

④ Materiaali
N	NBR
S	Silikoni kumi
