Kompakti tyhjiöimukupit ZP3

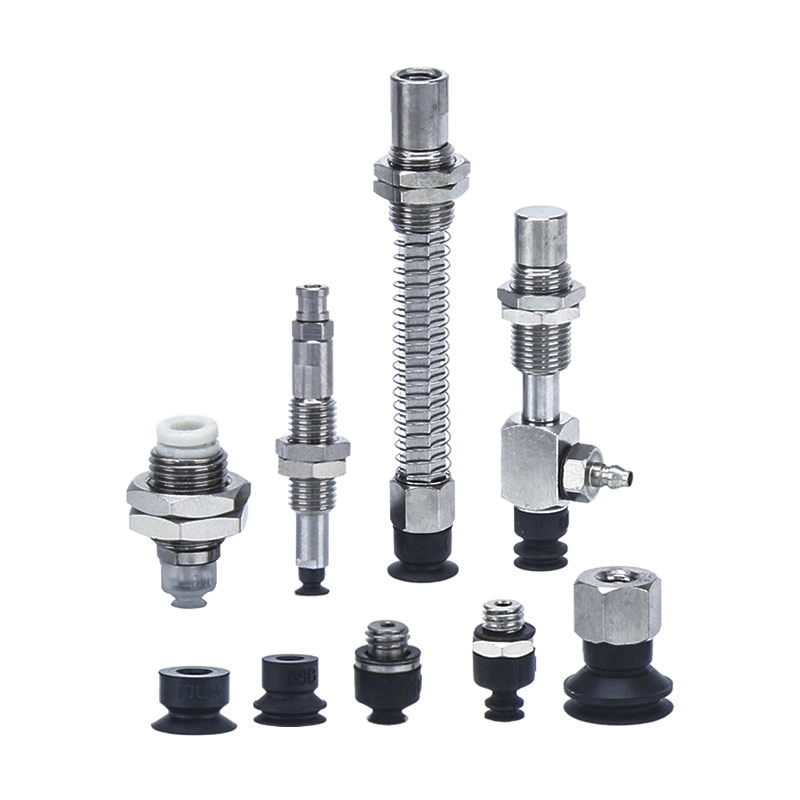

ZP3-sarjan kompakti tyhjiötyynyyksikkö

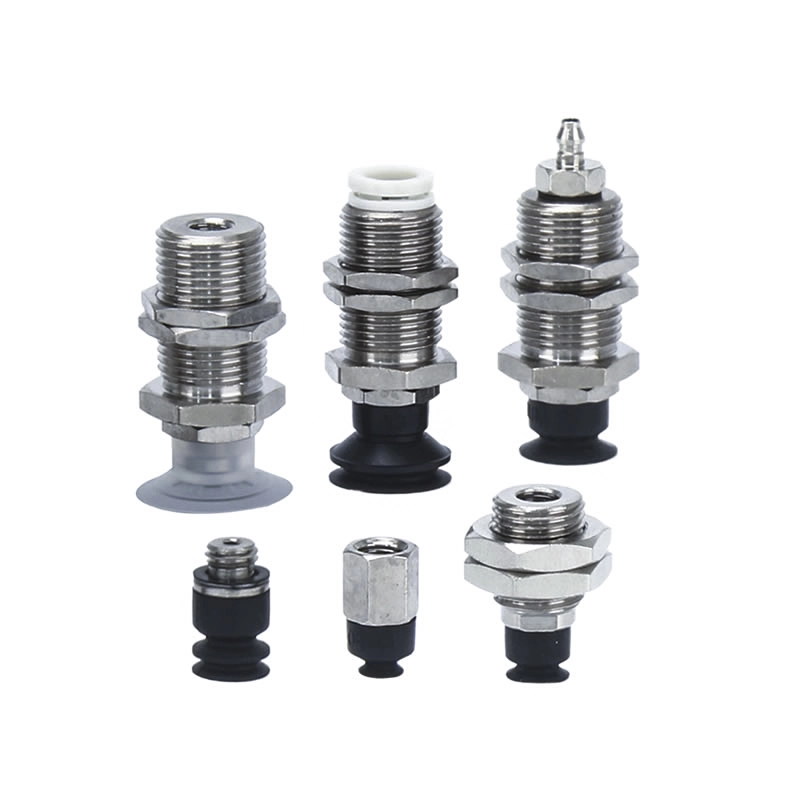

ZP3-T-sarja Adapterilla, pienet tyhjiötyynyt

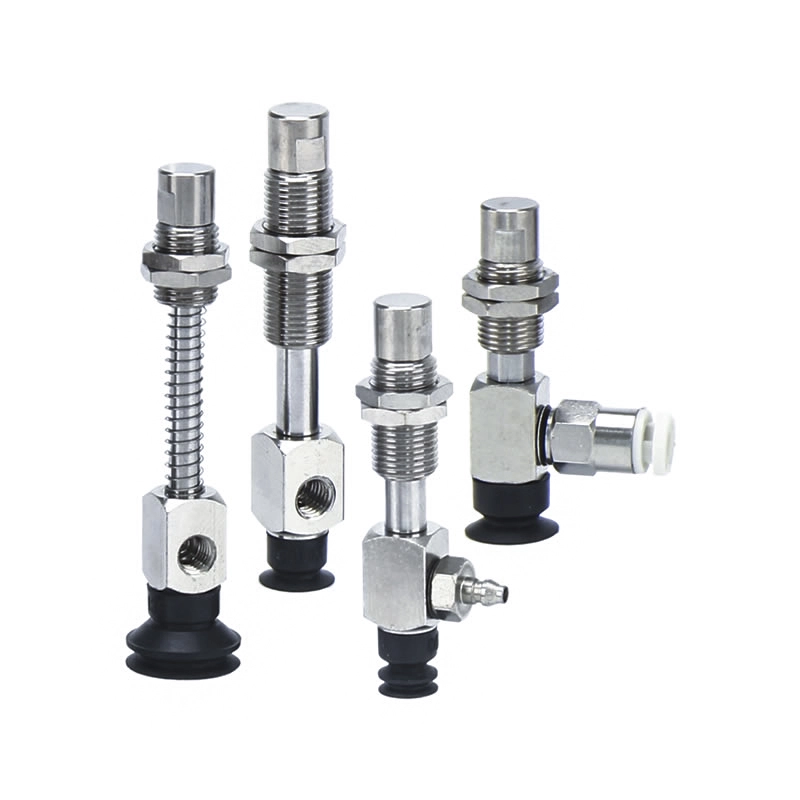

ZP3-T-sarja puskurikompakteilla tyhjiötyynyillä

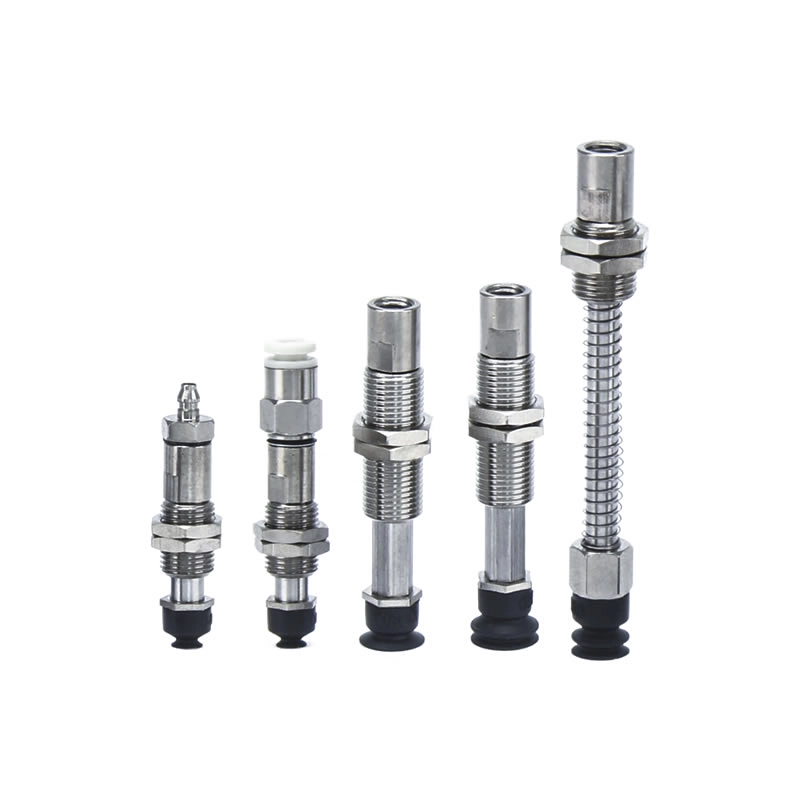

ZP3-Y-sarja Adapterilla, pienet tyhjiötyynyt
ZP3-Y-sarja puskurikompakteilla tyhjiötyynyillä
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi

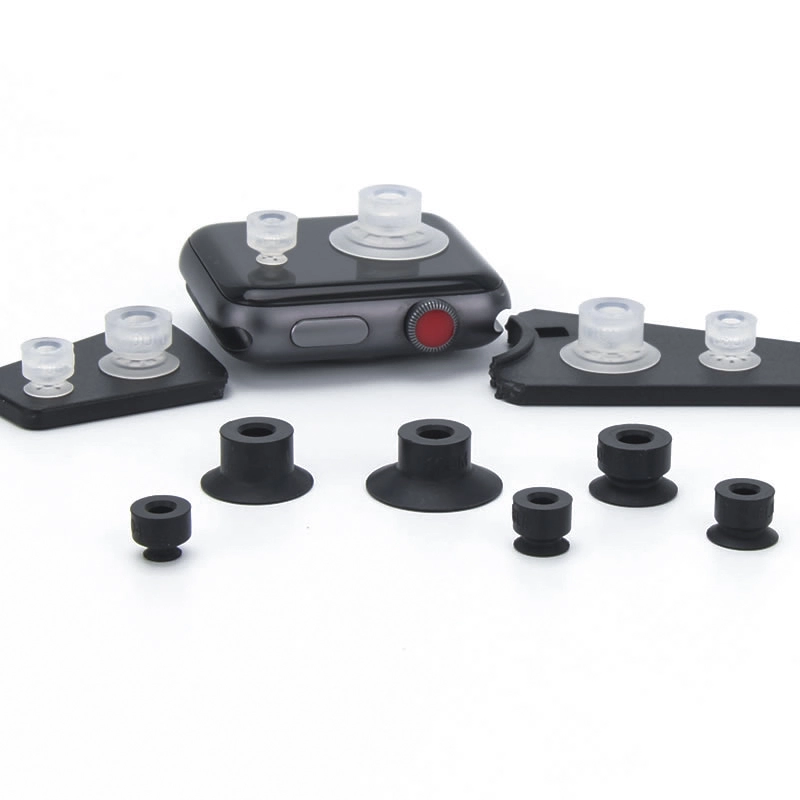

Kompaktit tyhjiöimukupit ZP3 on erityisesti suunniteltu elektroniikkateollisuudelle, ja ne tarjoavat tarkan ja luotettavan otteen pienille tai herkille komponenteille. Halkaisijaltaan 1,5–16 mm ne integroituvat saumattomasti automatisoituihin tuotanto- ja robottijärjestelmiin.
FAQ
Mitä ovat tyypilliset sovellukset?
Pienten elektronisten komponenttien ja piirilevyjen käsittely.
Tarkkuusmetalliosien ja litiumakkukennojen kuljetus.
Integrointi robottikokoonpanolinjoihin nopeaa, toistettavaa keräily- ja paikkatoimintoa varten.
Mikä on ZP3P-sarja?
Suorituskykyinen ZP3-versio, joka on suunniteltu nopeaan automatisointiin.
Tarjoaa useita kokoja, muotoja ja materiaalivaihtoehtoja, jotka vastaavat erilaisiin teollisiin tartuntatarpeisiin.
Mitä eroa on ZP3:n ja ZP3-T:n välillä?
ZP3: Kompakti vakioimukuppi tarkkaan käsittelyyn.
ZP3-T:Tehostettu korkeita lämpötiloja tai kemiallisesti herkkiä ympäristöjä varten erikoismateriaaleilla.
Tärkeimmät suunnitteluominaisuudet
Kompakti koko ahtaisiin asennustiloihin.
Joustavat tyhjiön tulosuunnat (pysty ja sivuttais).
Valinnaiset sovittimet, puskurikannattimet ja täysin ruostumattomasta teräksestä valmistetut lisävarusteet.
Suunniteltu vakaaseen tarttumiseen ja minimaaliseen alipainehäviöön.
Mitä materiaaleja on saatavilla?
Laadukas kumi ja silikoni.
Antistaattiset versiot elektroniikkaan.
Ruostumattomasta teräksestä valmistetut tarvikkeet litiumakkusovelluksiin.
Mitä tyynyn muotoa minun pitäisi käyttää?
Asunto:Sileille, tasaisille pinnoille.
Palkeet tai syvä:Epätasaisille, hieman epämuodostuneille tai kuvioiduille komponenteille.
Mukautetut muodot:Kompaktit tyhjiöimukupit ZP3 voidaan räätälöidä vastaamaan työkappaleen erityisvaatimuksia ja automatisoidun integrointijärjestelmän vaatimuksia.
Kuinka tilata

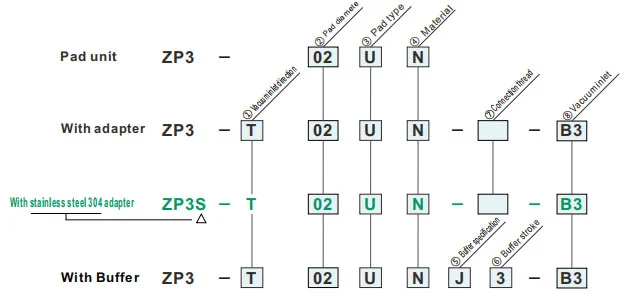

| ①Imun tulosuunta | ⑦ Kytkentälanka | ⑧ Tyhjiöaukko | |||||
| T | Pystysuora |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Lateraalinen |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②tyynyn halkaisija (mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③tyynyn tyyppi | |
| U | Tasainen |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja.
| ⑤Puskurin erittely | |
| J | Pyörivä |
| K | Pyörimätön |
| ⑥ Puskuriisku | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦ Kytkentälanka | |
| A6 | M6x0,75 (uroskierre) |
| B3 | M3x0,5 (ulkopuolinen kierre) |
| ⑧ Tyhjiöaukko | |
| A3 | M3x0,5 (uroskierre) |
| A4 | M4x0,7 (uroskierre) |
| B3 | M3x0,5 (ulkopuolinen kierre) |
| 04 | ø4 (sovitus yhdellä kosketuksella) |
| U2 | ø2 (väkäsovitus) |
| U4 | ø4 (väkäsovitus) |
Kevään reaktiivinen voima
| Pehmusteen tyyppi | Puskurin erittely | Puskuriisku (mm) | Liitoslanka | Kiristysmomentti ±5 % [N·m] |
Jousen reaktiivinen voima[N] | |
| 0 iskulla | Täydellä iskulla | |||||
| ø1,5 ~ ø3,5 | J | 3,6 | M6 x 0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Adapterin asennusmitat |
|
Pehmusteen halkaisija: ø4 ~ ø8
|
|
Pehmusteen halkaisija: ø10 ~ ø16
|
| ①Imun tulosuunta | ⑦ Kytkentälanka | ⑧ Tyhjiöaukko | ||
| T | Pystysuora |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Lateraalinen |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②tyynyn halkaisija (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③tyynyn tyyppi | |
| UM | Tasainen uralla |
| B | Palkeet |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja.
|
⑤Puskurin erittely
⑥ Puskurin isku (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Pyörivä | ● | ● | ● | — | — |
| JB | Pyörivä (holkin kanssa) | — | — | — | ● | ● |
| K | Pyörimätön | ● | ● | ● | ● | ● |
| ⑦ Kytkentälanka | |
| A10 | M10x1 (uroskierre) |
| A12 | M12x1 (uloskierre) |
| B5 | M5x0,8 (ulkopuolinen kierre) |
| ⑧ Tyhjiöaukko | |
| A4 | M4x0,7 (uroskierre) |
| A5 | M5x0,8 (uroskierre) |
| H5 | M5x0,8 (uroskierre) |
| B4 | M4x0,7 (ulkopuolinen kierre) |
| B5 | M5x0,8 (ulkopuolinen kierre) |
| 04 | ø4 (sovitus yhdellä kosketuksella) |
| 06 | ø6 (sovitus yhdellä kosketuksella) |
| U2 | ø2 (väkäsovitus) |
| U4 | ø4 (väkäsovitus) |
| U6 | ø6 (väkäsovitus) |
Mitat (mm)
Vihreä symboli on räätälöityjä malleja.
U
Tasainen
| Malli | øA | øB | |||
|
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Malli: ZP3-015UGN
Adapterin asennusmitat
UM
Tasainen uralla
| Malli | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Malli: ZP3-04UMGN
B
Palkeet
| Malli | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Malli: ZP3-04UMGN
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
| Pehmusteen tyyppi | Pehmusteen halkaisija (mm) | Sovellus | Tyypilliset työkappaleen pinnat ja muodot | |||||||
| Tasainen | heilutti | Vino | Eri korkeuksia | Kupera | Öljyinen | |||||
|
|
|
|
|
|
|||||
| Kompakti P-mainos | Tasainen (U) |
|
ø1,5 ~ ø3,5 | Tasaisen ja epämuodostumattoman pinnan omaavien työkappaleiden adsorptioon | ⚪ | X | X | X | X | X |
| Litteä uralla (UM) |
|
ø4 ~ ø16 | Työkappaleelle, joka todennäköisesti vääntyy | ⚪ | X | X | X | X | △ | |
| Palkeet (B) |
|
ø4 ~ ø16 | Kaltevalla pinnalla olevien työkappaleiden adsorptioon | ⚪ | △ | ⚪ | X | △ | X | |
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
Asennusopas
PDF lataus
Varoitus + Varoitus （Lue ennen käyttöä）
PDF lataus
Hot Tags: Kompaktit tyhjiöimukupit ZP3, Kiina, valmistaja, toimittaja, tehdas
Aiheeseen liittyvä luokka
Lähetä kysely
Yhteystiedot
-
Osoite
Xiaruan Village Baishi Town Yueqing City Zhejiangin maakunnassa Kiinassa
-
Puh
-
Sähköposti
Jos haluat tiedustella tyhjiöimukuppeja, alipainegeneraattoreita, pneumaattisten komponenttien lisävarusteita tai hinnastoa, jätä meille sähköpostisi, niin otamme sinuun yhteyttä 24 tunnin sisällä.
