Korkean jäykkyyden tyhjiöimukupit ZP3E

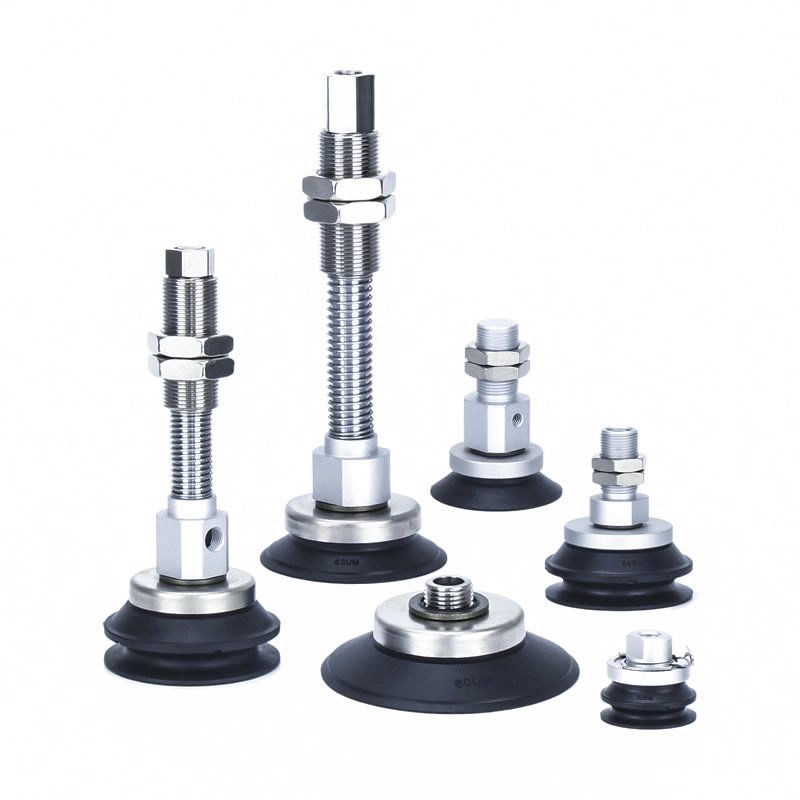

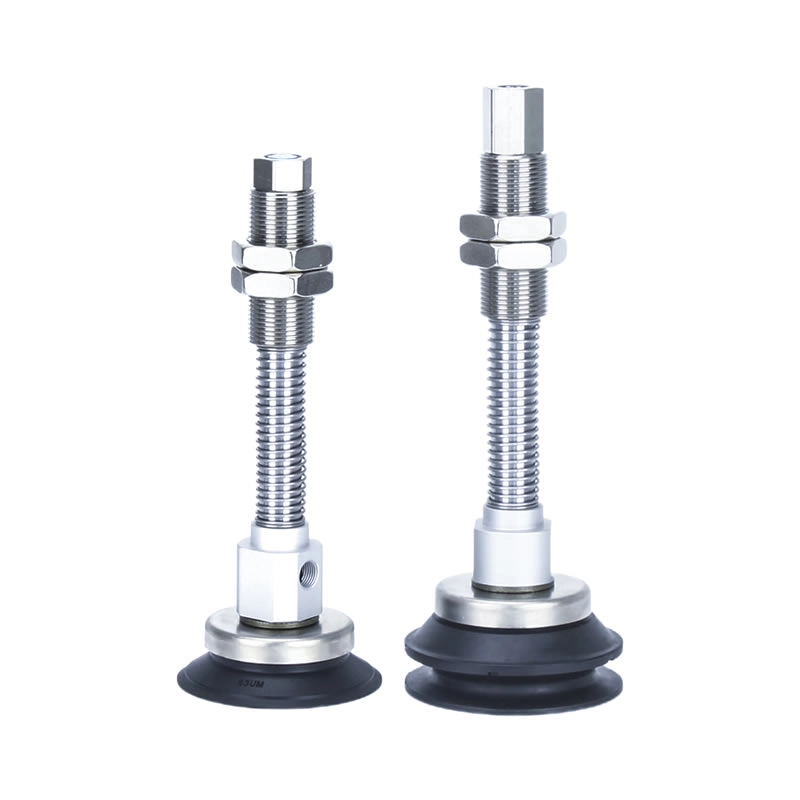

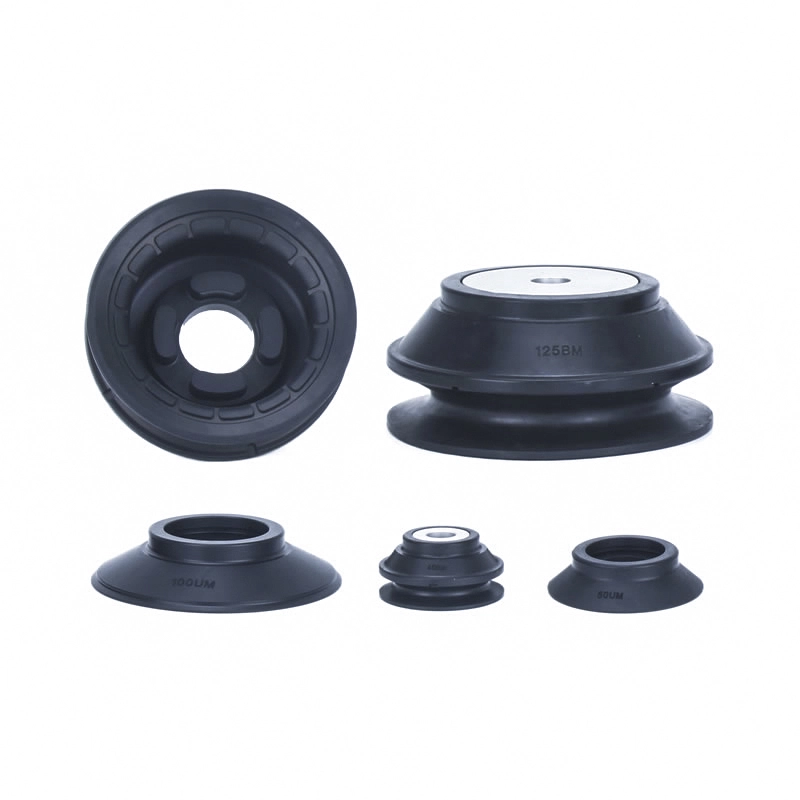

ZP3E-sarjan erittäin jäykkä tyhjiötyynyyksikkö

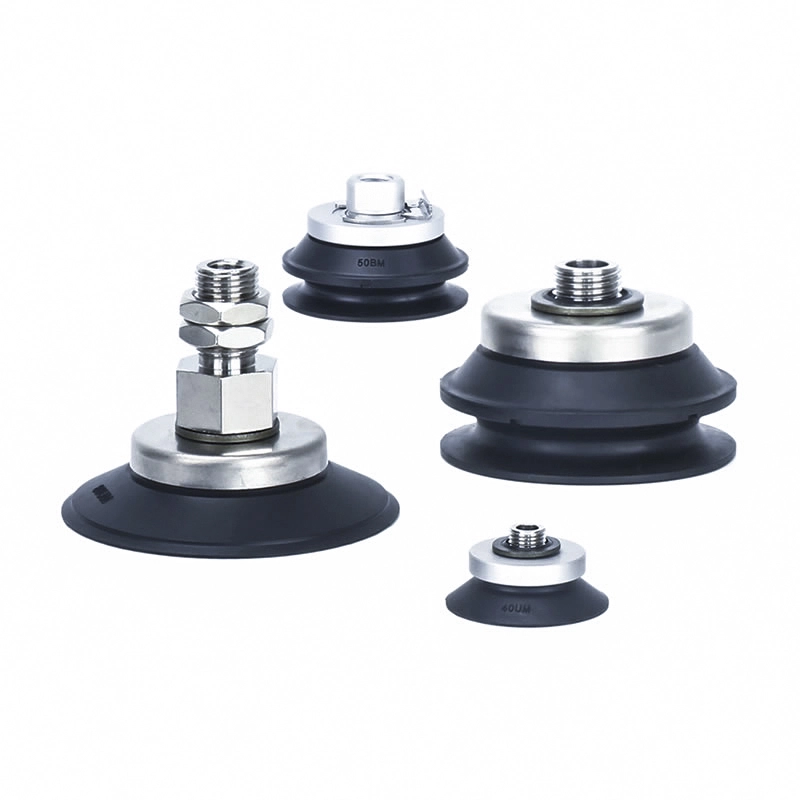

ZP3E-T-sarja Adapterilla, erittäin jäykillä tyhjiötyynyillä
ZP3E-T-sarja puskurilla, erittäin jäykillä tyhjiötyynyillä

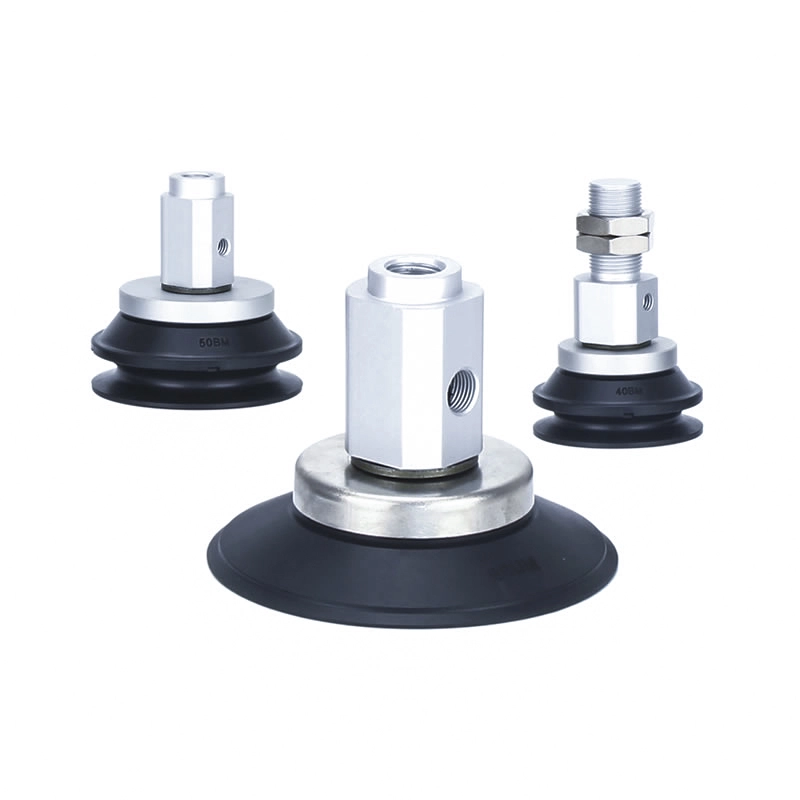

ZP3E-Y-sarja Adapterilla, erittäin jäykillä tyhjiötyynyillä
ZP3E-Y-sarja puskurilla, erittäin jäykillä tyhjiötyynyillä
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Korkean jäykkyyden tyhjiöimukupit ZP3E ovat teollisuuslaatuisia tyhjiökuppeja, jotka on suunniteltu raskaaseen, laaja-alaiseen työkappaleen käsittelyyn. Ne sopivat erinomaisesti sovelluksiin, joissa vaaditaan vahvaa tarttuvuutta, korkeaa ilmatiiviyttä ja vakaata pitoa, myös epätasaisilla tai hieman läpäisevillä pinnoilla.
Tärkeimmät ominaisuudet
Raskas käsittelykyky
Korkean jäykkyyden omaavat tyhjiöimukupit ZP3E on suunniteltu erityisesti suurille ja raskaille työkappaleille, kuten pahville, lasilevyille ja metallilevyille.
Halkaisijaalue:32mm - 125mm
Saatavana yksikerroksisena ja kaksikerroksisena kokoonpanona
Parannettu tiivistysteho
Uroitettu imupinta parantaa otteen vakautta ja ylläpitää tyhjiötä
Harmonikan muotoinen tiivisterakenne mukautuu kalteviin tai epätasaisiin pintoihin
Varmistaa luotettavan tartunnan myös kaareville tai epäsäännöllisille työkappaleille
Optimoitu huokoisille materiaaleille
Soveltuu pahville, kartongille ja muille läpäiseville materiaaleille
Toimii tehokkaasti suurvirtausimujärjestelmien kanssa
Ylläpitää tasaisen imutehon pienestä ilmavuodosta huolimatta
Joustava asennus
Useita asennusvaihtoehtoja erilaisille automaatioasennuksille
Yhteensopiva robottikäsivarsien ja automatisoitujen tuotantolinjojen kanssa
Sovellukset
Teollisuuden automaatiolaitteet
Paperilaatikon muodostuskoneet:Kuljeta ja aseta pahviarkkeja
Pakkausjärjestelmät:Pinoa ja siirrä raskaita laatikoita ja materiaaleja
Robottiautomaatio:Vakaa pito ja nopea irrotus kokoonpanolinjoissa
Työkappaleen käsittely
Lasin käsittely:Sileiden, raskaiden lasipaneelien jälkikäsittely
Metalli- ja muovilevyt:Teräslevyt, alumiinilevyt ja paksut muovilevyt
Logistiikka ja varastointi:Raskaiden tuotteiden automaattinen pinoaminen
Suorituskyvyn edut
Erittäin jäykkä rakenne varmistaa vakauden raskaan kuorman käsittelyssä.
Jälkiä jättämätön muotoilu suojaa herkkiä pintoja, kuten lasia, vaurioilta.
Vankka tyhjiönpidätyskyky takaa luotettavan toiminnan vaativissa ympäristöissä.
Korkean jäykkyyden tyhjiöimukupit ZP3E soveltuvat käytettäväksi elektroniikka-, auto-, logistiikka- ja valmistusteollisuudessa.
Miksi valita Kiinassa valmistetut ZP3E-tyhjiökupit
Kustannustehokasta tuotantoa luotettavalla suorituskyvyllä
Kypsä teknologia, jossa käytetään korkealaatuista silikonia ja edistynyttä tyhjiötiivistystä
Laaja tuotevalikoima erilaisiin teollisuuden tarpeisiin
Vakaa toimitusketju varmistaa nopean ja johdonmukaisen toimituksen

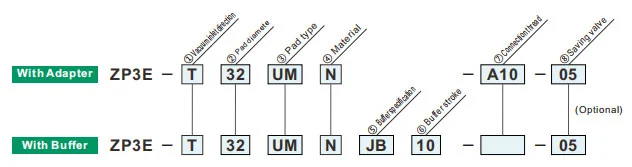

Kuinka tilata
| ②tyynyn halkaisija (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③tyynyn tyyppi | |
| UM | Litteä tyyppi uralla |
| BM | Paljetyyppinen rivat ja ura |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja.
| ⑧ Lauta | |
| Nolla | Ilman levyä |
| P | Lautasella |
|
Malli
②tyynyn halkaisija (mm)
|
Litteä tyyppi uralla (UM) | Paljetyyppi, jossa rivat ja ura (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Imun tulosuunta | |
| T | Pystysuora |
| Y | Lateraalinen |
| ②tyynyn halkaisija (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③tyynyn tyyppi | |
| UM | Litteä tyyppi uralla |
| BM | Paljetyyppinen rivat ja ura |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja.
| ⑦ Tyhjiöaukko | ZP3E-T /Pysty | ZP3E-Y /Lateraalinen | ||||
| ø32 ~ ø50 | ø63 ~ ø125 | ø32 ~ ø50 | ø63 ~ ø125 | |||
| Miespuolinen lanka | A10 | M10 x 1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x 1,5 | — | ● | — | — | |
| AL14 | M14 x 1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Naispuolinen lanka | B8 | M8 x 1,25 | ● | — | ● | — |
| B10 | M10 x 1,5 | ● | — | — | — | |
| B12 | M12 x 1,75 | — | ● | — | ● | |
| B18 | M18 x 1,5 | — | ● | — | — | |
| ⑤Puskurin erittely | |
| JB | Pyörivä (messinki, holkilla) |
| JF | Pyörivä (teräs, holkilla) |
| KB | Pyörimätön (messinki, holkilla) |
| ⑦ Tyhjiöaukko | A14 | Nolla | A18 | Nolla | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥ Puskuriisku | ø32 ~ ø50 | ø32 ~ ø50 | ø63 ~ ø80 | ø63 ~ ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧ Säästävä venttiilin kiinteä aukko | |||
| koko (mm) |
Pehmusteen halkaisija | ||
| ø32 ~ ø50 | ø63 ~ ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Viite SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Kevään reaktiivinen voima
| Liitoslanka | Kiristysmomentti ±5 % [N·m] | Puskuriisku (mm) | Jousen reaktiivinen voima[N] | ||
| Messinki, holkilla (JB/KB) | Terästä, holkilla (JF) | 0 iskulla | Täydellä iskulla | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
