Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).
Merkkittömät tyhjiöimukupit ZP3

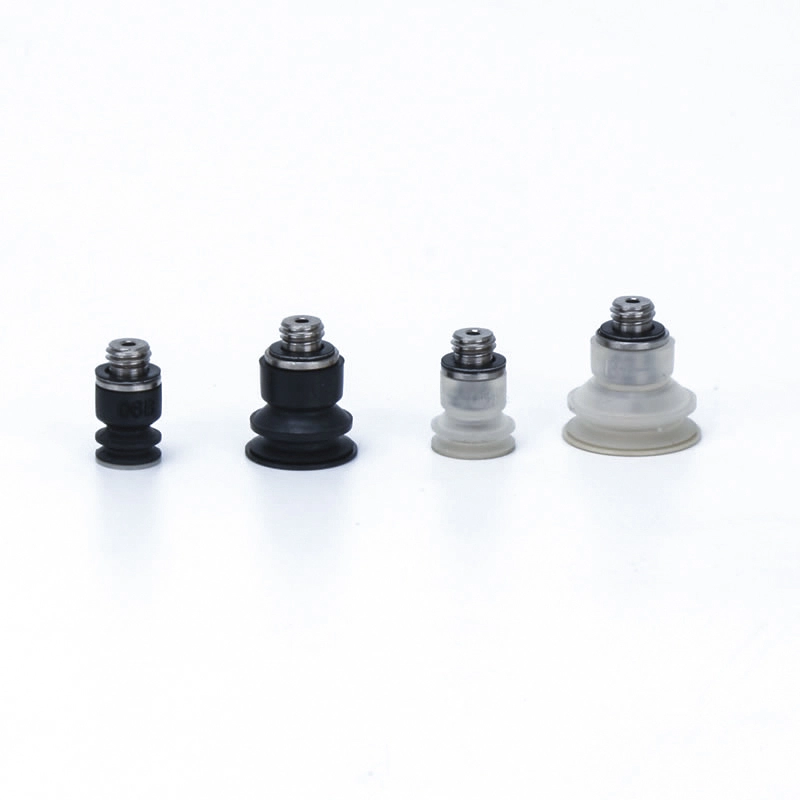

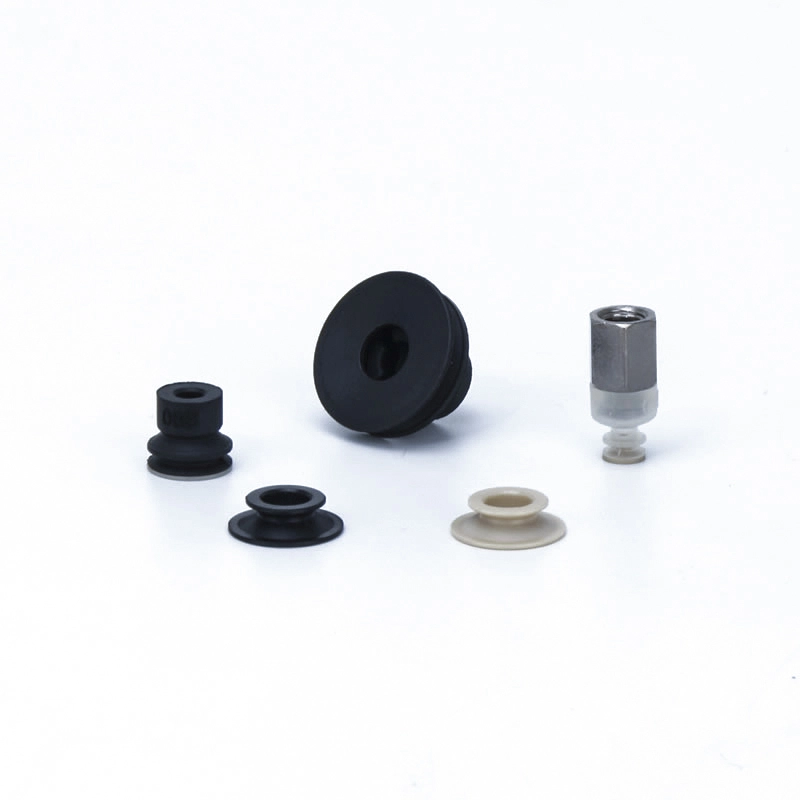

Commaelecin ZP3-imukupit, joissa ei ole jälkiä, ovat kompakteja imukuppeja (φ4–16 mm), joissa on sisäänrakennetut teleskooppipuskurit, jotka vähentävät pölyä. Ihanteellinen aurinkopaneeleille, puolijohdelevyille, optisille linsseille, OLED/LCD-paneeleille ja lääketieteellisille komponenteille, ne tarjoavat mukautettuja vaihtoehtoja, joustavat asennukset, antistaattiset materiaalit ja ruostumattomasta teräksestä valmistetut tarvikkeet.
Napsauta ja aloita valinta
》Palaa tuotetietoihin
Merkkittömät tyhjiöimukupit ZP3

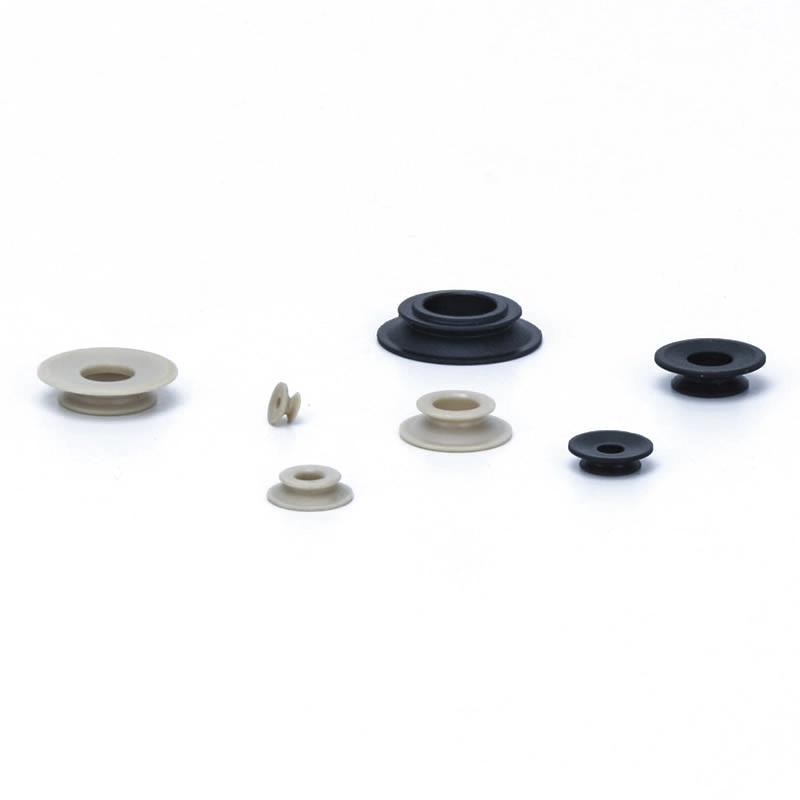

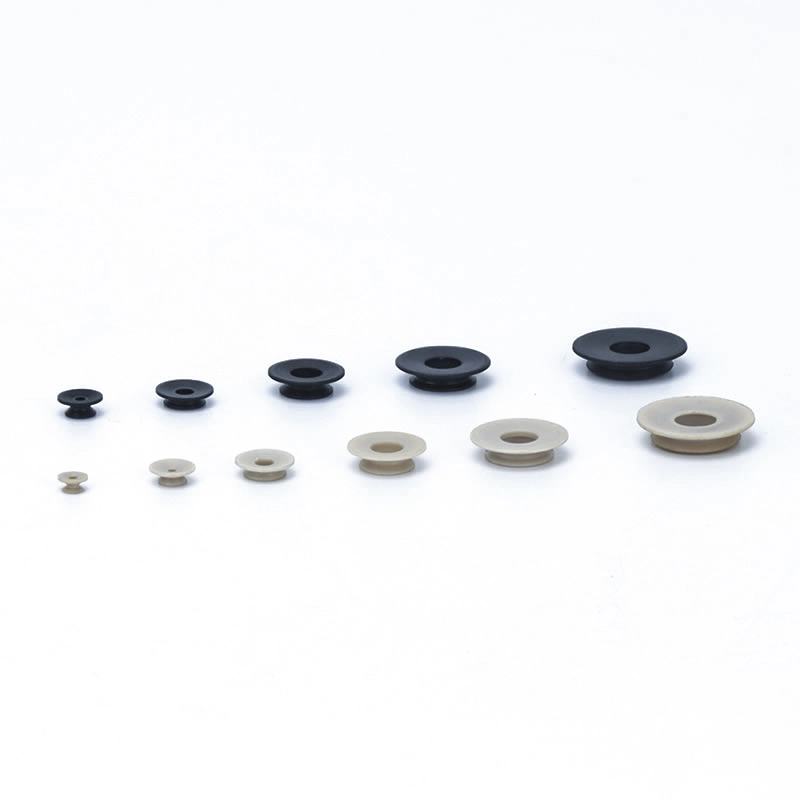

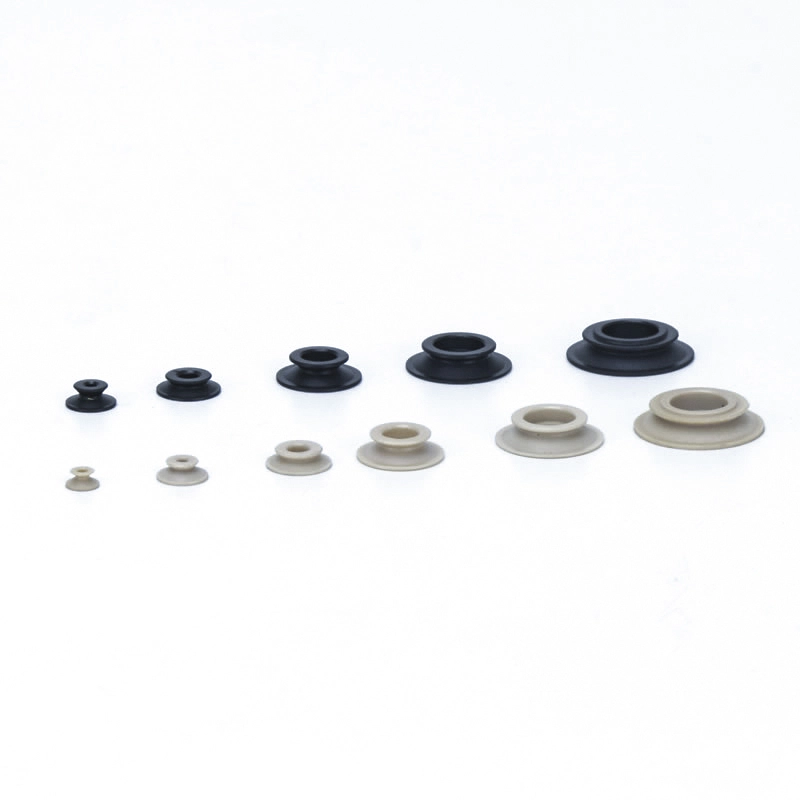

ZP3-sarjan merkitön hartsikiinnitystyyny
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Jäljettömät tyhjiöimukupit ZP3 ovat tarkasti suunniteltuja Kiinassa valmistettuja mini-imukuppeja, jotka on suunniteltu käsittelemään herkkiä pintoja aiheuttamatta naarmuja tai jälkiä. Ne on valmistettu korkealaatuisesta silikonista ja valinnaisista PEEK-kiinnittimistä, ja ne tarjoavat luotettavan tarttuvuuden, minimaalisen pölynmuodostuksen ja vakaan imutehon. Nämä imukupit ovat ihanteellisia automaatioon herkillä aloilla, kuten elektroniikka, aurinkosähkö ja lääketieteelliset laitteet.
Sovellukset
Aurinkosähköpaneelit:Turvallinen kuljetus ja asennus vahingoittamatta lasipintoja.
Puolijohdekiekot (pii):Hauraiden kiekkojen tarkka käsittely valmistuksen aikana.
Optiset linssit (lasi/hartsi):Varma ote objektiivin kokoamista varten ilman pintavaurioita.
Elektroniset näytöt (OLED/LCD-paneelit):Siirto ja sijoitus ilman naarmuja.
Lääketieteellisten laitteiden komponentit:Käsittele kirurgisten instrumenttien lisävarusteita tai herkkiä osia turvallisesti.
Tärkeimmät ominaisuudet
Merkkitön muotoilu:Estää naarmuja tai pintavaurioita käsittelyn aikana.
Kompakti koko:Saatavana pienikokoisina (4–16 mm), jotka sopivat ahtaisiin tiloihin.
Laadukkaat materiaalit:Jälkiä jättämättömiä tyhjiökuppeja on saatavana silikoni- ja PEEK-vaihtoehtoina, jotka tarjoavat erinomaisen kemikaalinkestävyyden ja lämmönkestävyyden.
Minimaalinen pöly:Sisäänrakennettu teleskooppipuskuri vähentää pölyn muodostumista herkissä ympäristöissä.
Joustava asennus:Pystysuora tai lateraalinen tyhjiön sisääntulosuunta; voi sisältää sovittimia tai ruostumattomasta teräksestä valmistettuja kiinnikkeitä.
Mukautettavat vaihtoehdot:Räätälöidyt ratkaisut teollisuuden erityistarpeisiin.
FAQ
Q1: Mitkä teollisuudenalat hyötyvät eniten näistä imukupeista?
V: Elektroniikka, aurinkosähkö, optiikka, puolijohteet ja tarkkuuslääketieteellinen valmistus.
Q2: Voinko mukauttaa imukupin kokoa tai materiaalia?
V: Kyllä, jäljettömiä ZP3-imukuppeja on saatavana eri halkaisijaltaan, silikoni- tai PEEK-materiaaleina sekä valinnaisia antistaattisia tai ruostumattomasta teräksestä valmistettuja lisävarusteita.
Q3: Kuinka nämä kupit vähentävät pintavaurioita?
V: Pehmeät, erittäin joustavat materiaalit ja tarkka tyhjiöpaineen hallinta varmistavat, että noston ja sijoittamisen aikana ei tapahdu naarmuja tai jälkiä.
Kuinka tilata
- Työkappaleeseen ei jää adsorptiojälkiä (kumiainesosia).
>Vältä suoran kosketuksen työkappaleen ja kumin välillä asentamalla PEEK-kiinnitys paljepehmusteeseen estämään kumin ainesosien siirtymisen. - Ihanteellinen ZP3-sarjan palkeille (ø4 - ø16)
| ②tyynyn halkaisija (mm) | |
| Symboli | Sovellettava tyyny |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③ Kiinnitysmateriaali | |
| P | KURKISTAA |
| GP | Johtava PEEK |
| M | POM |
| GM | Johtava POM |
- Kun tilaat tyynyllä, kirjoita "*" tyynyn osanumeron alle alla olevan kuvan mukaisesti. Huomaa, että tyynyä ei toimiteta lisälaitteen ollessa asennettuna.
- Kun kiinnitys on valmistettu johtavasta PEEK-materiaalista, käytä pehmusteena johtavaa materiaalia.
- Puhdista tuote ennen lisälaitteen käyttöä.
- Tätä tuotetta ei puhdisteta koneistuksen jälkeen. Jos tuotetta käytetään siinä tilassa, jossa se on lähetetty, työkappaleisiin voi jäädä jäännösmateriaalia. Puhdista ennen käyttöä.
- Jos kosketus kovaan materiaaliin on ongelma, älä käytä tätä tuotetta.
Mitat (mm)
Vihreä symboli on räätälöityjä malleja.
K
Hartsi kiinnitys
| Malli | øA | øB | øC | D | P | Sovitin pad ei. |
||||||
|
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Kun kiinnitys on valmistettu johtavasta PEEK-materiaalista, käytä pehmusteena johtavaa materiaalia.
Malli viitteelle: ZP3-08KGP Sovitinlevy viitteelle: ZP3-08BGN / ZP3-08BGS
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
| Pehmusteen tyyppi | Pehmusteen halkaisija (mm) | Sovellus | Tyypilliset työkappaleen pinnat ja muodot | |||||||
| Tasainen | heilutti | Vino | Eri korkeuksia | Kupera | Öljyinen | |||||
|
|
|
|
|
|
|||||
| Kompakti P-mainos | Tasainen (U) |
|
ø1,5 ~ ø3,5 | Tasaisen ja epämuodostumattoman pinnan omaavien työkappaleiden adsorptioon | ⚪ | X | X | X | X | X |
| Litteä uralla (UM) |
|
ø4 ~ ø16 | Työkappaleelle, joka todennäköisesti vääntyy | ⚪ | X | X | X | X | △ | |
| Palkeet (B) |
|
ø4 ~ ø16 | Kaltevalla pinnalla olevien työkappaleiden adsorptioon | ⚪ | △ | ⚪ | X | △ | X | |
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
