Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).

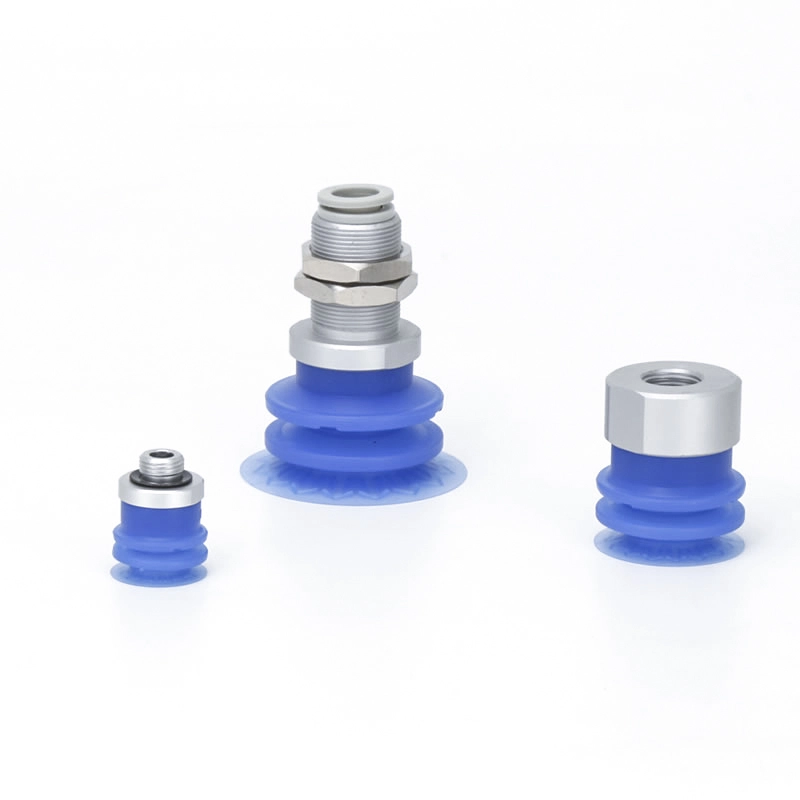

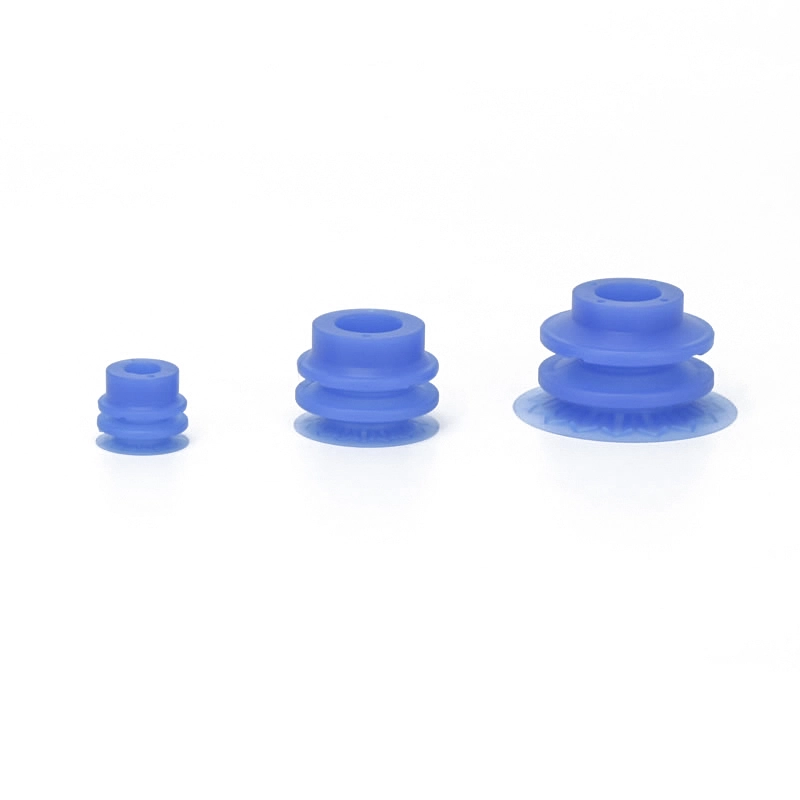

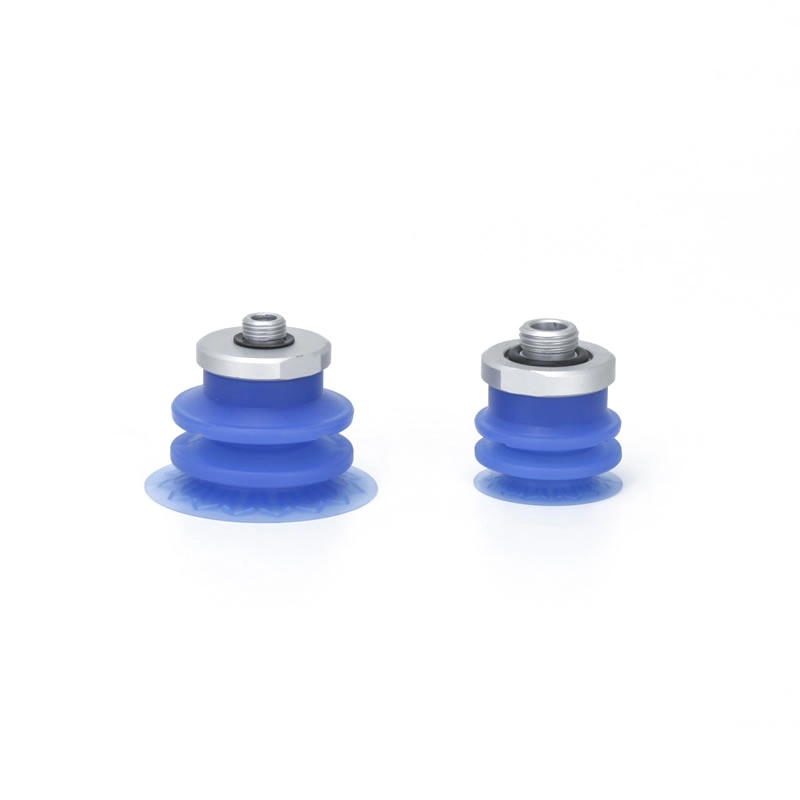

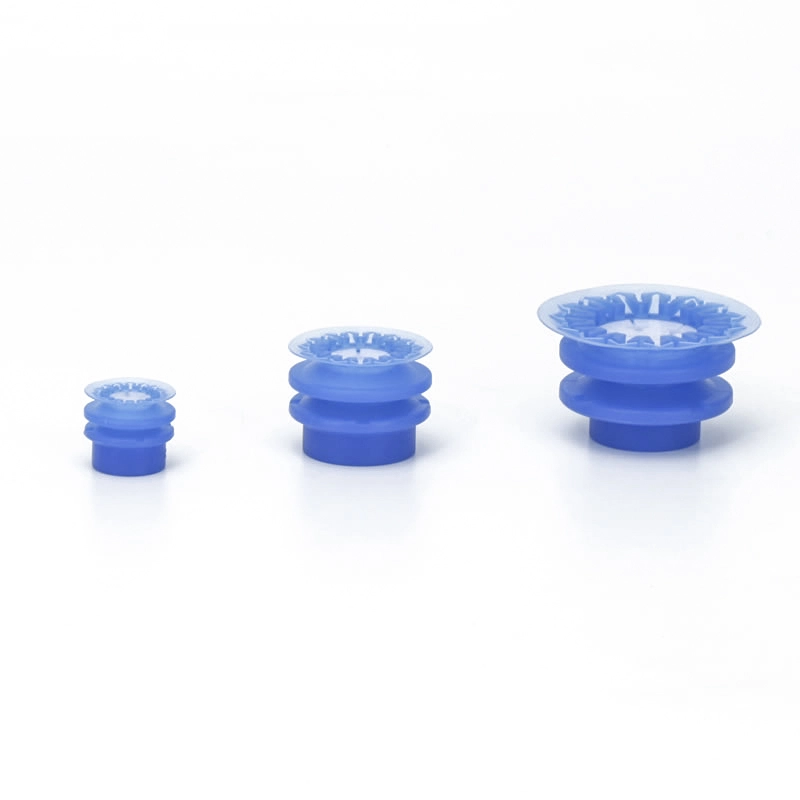

Palkeet 2,5-vaiheiset tyhjiöimukupit ZP3P-JT
Palkeille 2,5-vaiheiset tyhjiöimukupit ZP3P-JT on erikoistunut ohuiden, joustavien ja helposti muotoutuvien materiaalien erittäin tarkkaan käsittelyyn. Niitä käytetään laajalti elintarvike-, lääke- ja kuluttajatuotteiden automaattisissa pakkauslinjoissa, mikä mahdollistaa kalvopussien, muovilevyjen ja pehmeiden pakkausten vakaan tarttumisen. Joustavan tiivistyshuulen ja hygieenisten silikonimateriaalien ansiosta ne varmistavat tasaisen tarttuvuuden, vähentävät muodonmuutoksia ja tukevat puhdasta ja tehokasta toimintaa nopeissa automaatioympäristöissä.
Napsauta ja aloita valinta
》Palaa tuotetietoihin
Palkeet 2,5-vaiheiset tyhjiöimukupit ZP3P-JT
ZP3P-sarjan palkeet 2,5-vaiheinen tyhjiötyynyyksikkö

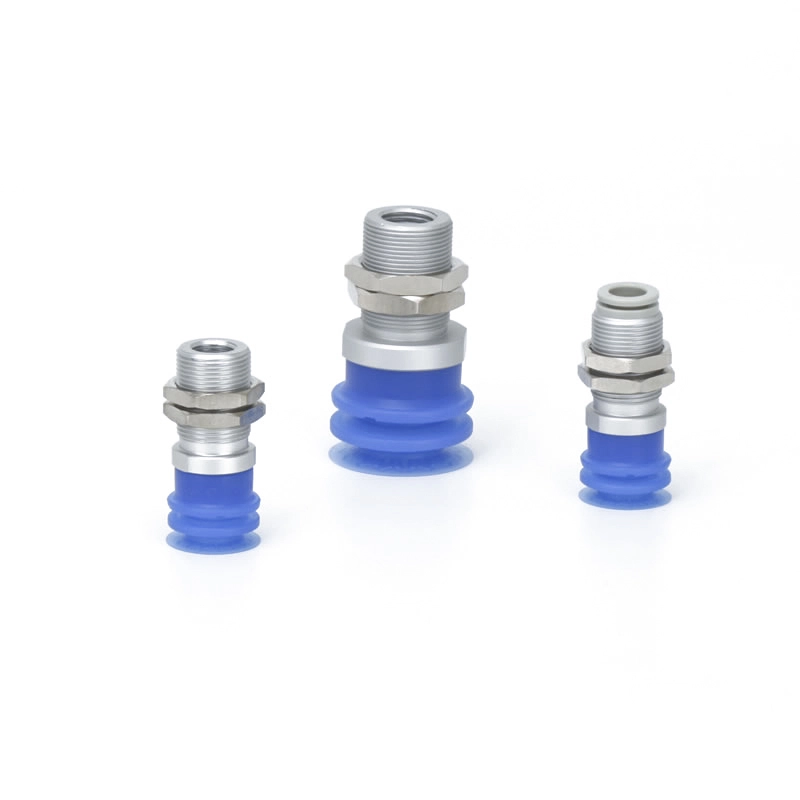

ZP3P-T-sarja sovitinpalkeilla 2,5-vaiheiset tyhjiötyynyt
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Palkeiden 2,5-vaiheisten tyhjiöimukuppien tärkeimmät edut ZP3P-JT
Optimaalinen mukautuminen ja joustavuus:Paljetyyppinen rakenne ja joustava helma mukautuvat epätasaisiin tai kaareviin kalvopintoihin varmistaen varman otteen.
Erinomainen vaimennusvaikutus:Haitarirakenne vaimentaa tärinää nopeiden toimintojen aikana, mikä vähentää kalvon muodonmuutoksia.
Korkeuskompensaatio:Monivaiheiset kerrokset mahdollistavat eripaksuisten kalvojen käsittelyn ilman imutehoa.
Vähentynyt vahinko/merkintä:Pehmeä silikoni ja erikoishameet suojaavat herkkiä pakkauksia ja estävät ryppyjä, repeämiä tai jälkiä.
Monipuolinen materiaalinkäsittely:Soveltuu elintarvike-, lääke- ja kosmetiikkapakkauskalvoille sekä ohuille muovi- ja eteenilevyille.
Yksinkertaistettu suunnittelu:Yksi- tai monikerroksiset kokoonpanot tukevat helppoa asennusta ja integrointia automatisoituihin poiminta- ja paikkajärjestelmiin.
FAQ
Mihin ZP3P-JT-sarjaa käytetään?
Palkeilla varustettuja 2,5-vaiheisia tyhjiöimukuppeja ZP3P-JT käytetään joustavien kalvojen ja ohuiden, muotoaan muuttavien materiaalien käsittelyyn. Niitä käytetään laajalti elintarvike- ja lääkepakkauksissa, mukaan lukien juomapussit, jauhepussit ja lääkepakkaukset, sekä logistisessa lajittelussa ja automatisoidussa kalvonkäsittelyssä.
Onko mahdollista vähentää pussin muodonmuutoksia?
Kyllä, joustava tiivistehelma ja optimoitu riparakenne auttavat jakamaan paineen tasaisesti
Minimoi rypistymisen, vuotamisen ja muodonmuutoksen käsittelyn aikana
Mitkä ovat ZP3P-JT-imukupin tärkeimmät ominaisuudet?
Palkeissa 2,5-vaiheisissa tyhjiöimukupeissa ZP3P-JT on 2,5-vaiheinen paljerakenne, joka tarjoaa yhdistelmän joustavuutta ja iskunvaimennusominaisuuksia. Sen helmassa on vahvistettu riparakenne, joka parantaa tehokkaasti sekä tiivistyskykyä että vakautta. Tasainen imupinta varmistaa turvallisen otteen ohuista kalvomateriaaleista, kun taas yksikkö tukee jopa 4G:n kiihtyvyyttä, mikä vaimentaa tehokkaasti tärinää ja muodonmuutoksia.
Soveltuvatko ne nopeisiin sovelluksiin?
Kyllä, suunniteltu nopeille automatisoiduille tuotantolinjoille
Vakaa suorituskyky nopeassa kiihdytyksessä/hidastuksessa (jopa 4G)
Ihanteellinen nopeaan keräilyyn ja pakkaamiseen sekä pakkaustoimintoihin

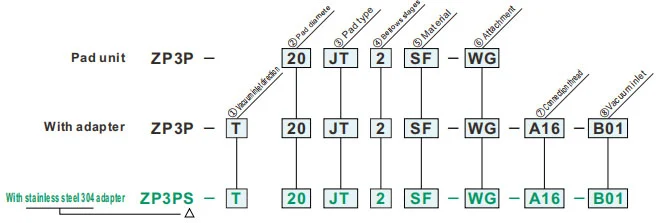

Kuinka tilata
- Työkappaleiden adsorptiosiirtoon joustavalla pehmeäkalvopakkauksella
- Ohut kalvohame ja erikoismuotoiset kylkiluut
- Litteä kiinnike ryppyjen vähentämiseen
- Sininen tyyny, helppo erottaa imutyyny värin perusteella kontaminaatiotarkastuksen aikana
Tekniset tiedot
| Käyttölämpötila-alue | -30 ~ 90 ℃ | |
| Pad | Materiaali | Silikoni kumi |
| Väri | Sininen | |
| Kovuus (Shore A: ±5°) | A40/S | |
| Liite | Materiaali | Synteettinen hartsi / ruostumaton teräs |
| Väri | Valkoinen | |
| ①Imun tulosuunta | |
| T | Pystysuora |
| ②tyynyn halkaisija (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③tyynyn tyyppi | |
| JT | Palkeen tyyppi |
| ④Palkeet vaiheet | |
| 2 | 2.5-vaihe |
| ⑤ Materiaali | |
| SF | Silikoni kumi |
| ⑥ Kiinnitys | |
| Nolla | Ilman liitettä |
| W | Iso reikä kiinnitys |
| WF | Tasainen kiinnitys |
| WM | Verkkokiinnitys |
| WG | Huokoinen kiinnitys |
| ⑦ Kytkentälanka | ⑧ Tyhjiöaukko | Pehmusteen halkaisija | |||||
| ø20 ~ ø25 | ø32 ~ ø50 | ||||||
| - | Nolla | - | Uros kierre |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Naaras kierre |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Uros kierre |
A16 | M16 x 1,0 | Naaras kierre |
B01 | Rc1/8 | ● | - |
| Yhden kosketuksen sopiva |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | Naaras kierre |
B02 | 8 mm | - | ● | |
| Yhden kosketuksen sopiva |
10 | 10 mm | - | ● | |||
| Liite | W | WF | WM | WG | |
| Osa kuva |
|
|
|
|
|
| Kuvaus | Laajennettu reiän koko varmistaa imuvirtauksen Yhteensopiva tyhjiöpuhallinpumppujen kanssa |
Ryppyjen vähentämiseen Ohuille työkappaleille, joiden muodonmuutos on vähäinen Imuaukko on tiivistetty tasaisella pinnalla työkappaleen imemisen estämiseksi Rajoittaa helman liikettä ja vähentää työkappaleen vaurioita |
Estää vieraiden aineiden tunkeutumisen putkistoon Helppo tarkistaa tukkeutumisen varalta ja helppo puhdistaa Pienempi imusuodatinelementin vaihtotiheys | - | |
| Osanumero | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
