Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).

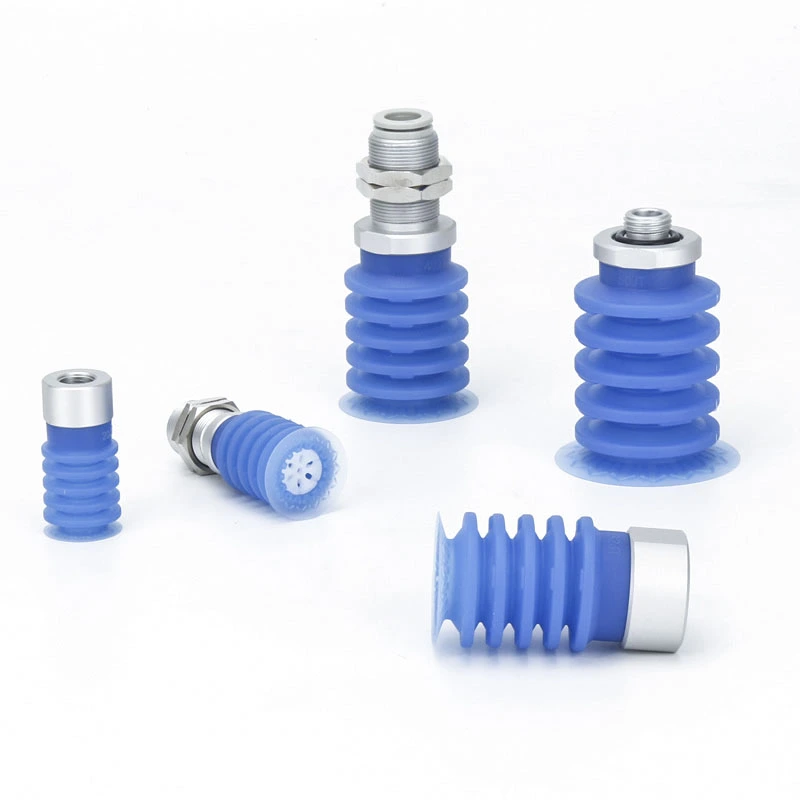

Palkeet 5,5-vaiheiset tyhjiöimukupit ZP3P-JT
Kutsumme sinut valitsemaan tehtaamme palkeista 5,5-vaiheisista tyhjiöimukupeista ZP3P-JT, joita on saatavana eri halkaisijaina, mukaan lukien 20 mm, 25 mm, 32 mm, 40 mm ja 50 mm. Tämä sarja on suunniteltu erityisesti elintarvike- ja lääketeollisuuden automatisoituihin kalvopakkaussovelluksiin, ja se soveltuu myös ihanteellisesti erilaisten joustavien materiaalien käsittelyyn, joka on alttiina muodonmuutokselle. 5,5-palkeisessa (haitari) rakenteessa on upotetut sisäiset tukirivat, jotka estävät tehokkaasti imukupin seinämiä tarttumasta toisiinsa; Lisäksi tämän rakenteen luontainen iskunvaimennuskyky kompensoi automaattisesti korkeuserot, joita esiintyy tarttuttaessa pussitettuihin materiaaleihin.
Napsauta ja aloita valinta
》Palaa tuotetietoihin
Palkeet 5,5-vaiheiset tyhjiöimukupit ZP3P-JT
ZP3P-sarjan palkeet 5,5-vaiheinen tyhjiötyynyyksikkö
ZP3P-T-sarja sovitinpalkeilla 5,5-vaiheiset tyhjiötyynyt
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Mihin palkeisia 5,5-vaiheisia tyhjiöimukuppeja ZP3P-JT käytetään?
Suunniteltu erittäin muotoutuvien kalvopakkausten automaattiseen käsittelyyn elintarvike- ja lääketeollisuudessa.
Käsittelee neste-/jauhepakkauksia, mukaan lukien juomapussit, kastikepakkaukset, maitojauhepussit ja jauhopussit.
Soveltuu ohuille kalvoille, eteenilevyille, muovilevyille ja muille joustaville materiaaleille erittäin tarkoissa automatisoiduissa poiminta- ja paikkajärjestelmissä.
Tukee myös kevyen teollisuusautomaation skenaarioita, joissa on tiukat hygieniavaatimukset.
5,5-vaiheisen palkeen tärkeimmät ominaisuudet
Harmonikkatyyppinen rakenne:Palkeissa 5,5-vaiheisissa tyhjiöimukupeissa ZP3P-JT on monikerroksinen palkerakenne, joka on vahvistettu tukirivoilla, mikä estää tehokkaasti tarttumisen ja varmistaa sujuvan toiminnan.

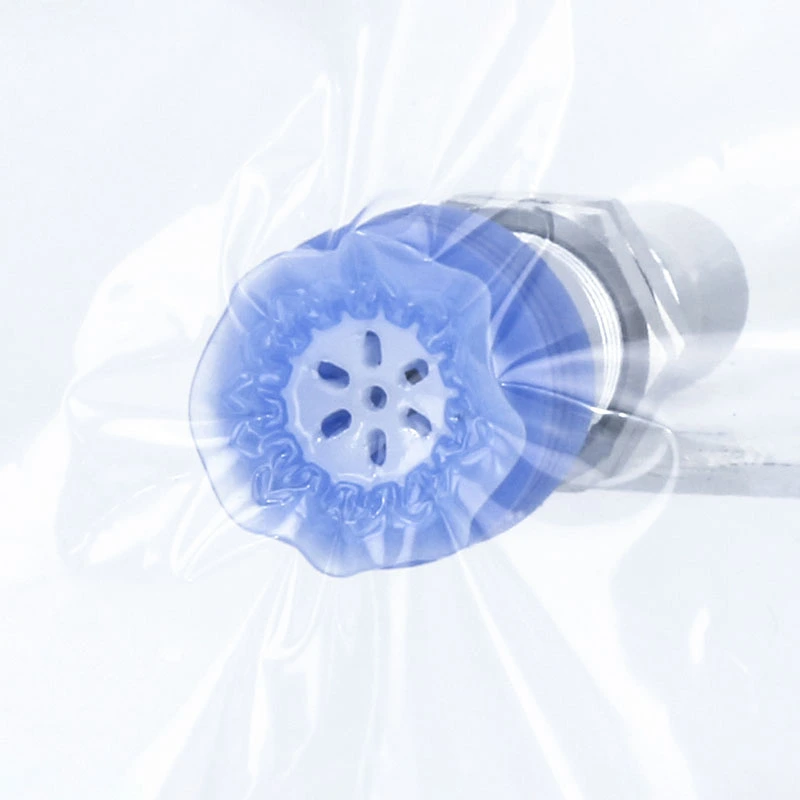

Joustava kalvohame:Varmistaa tiiviin tiivistyksen, vähentää vuotoja ja ehkäisee ryppyjä.
Labyrinttityhjiökanavat:Laajenna imualuetta ja ylläpidä tyhjiövirtausta luotettavaa pitoa varten.
Ohjeen liite:Minimoi kupin muodonmuutoksen ja komponenttien tärinän käytön aikana.
Pehmustettu veto:Kompensoi säkitettyjen komponenttien korkeusvaihteluita.
Ruostumattomasta teräksestä valmistettu suodatinnäyttö:Estää vieraiden esineiden tunkeutumisen ja helpottaa puhdistamista.
Materiaali ja rakenne
Valmistettu FDA-sertifioidusta silikonista lääketieteellisiin kalvoihin.
Sininen silikonivaihtoehto, joka sopii elintarvikkeiden jalostuslinjoille ja kosmetiikkapakkauksiin, kontaminaatioiden havaitsemiskyvyllä.

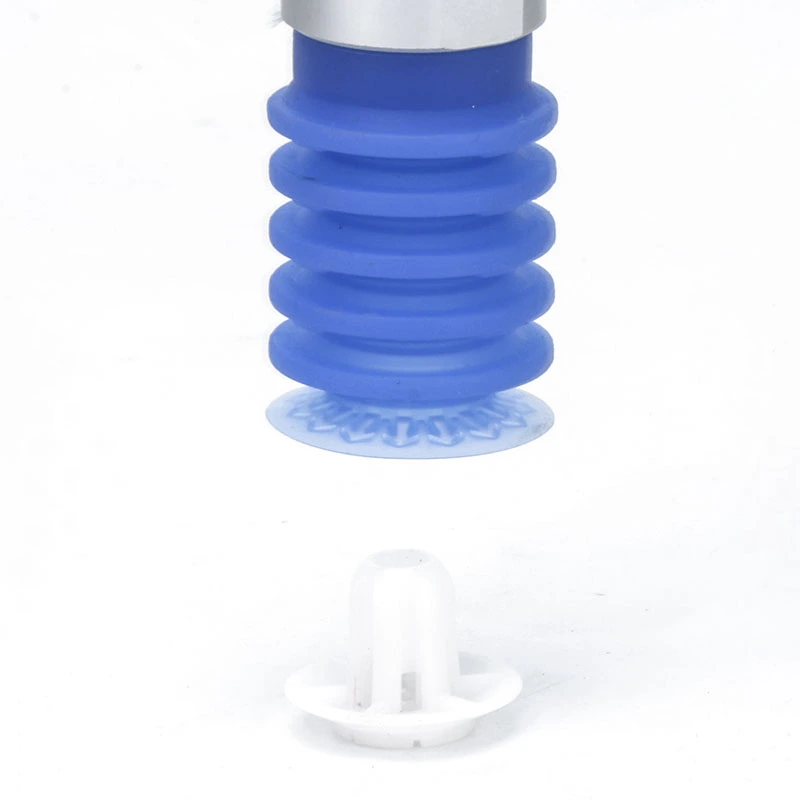

Saatavilla olevat liitteet
Ohjauslisäkkeet lisäävät vakautta.
Valinnaiset puskurit vähentämään muodonmuutoksia.
Yksi- tai monikerroksiset kokoonpanot sovellustarpeiden mukaan.

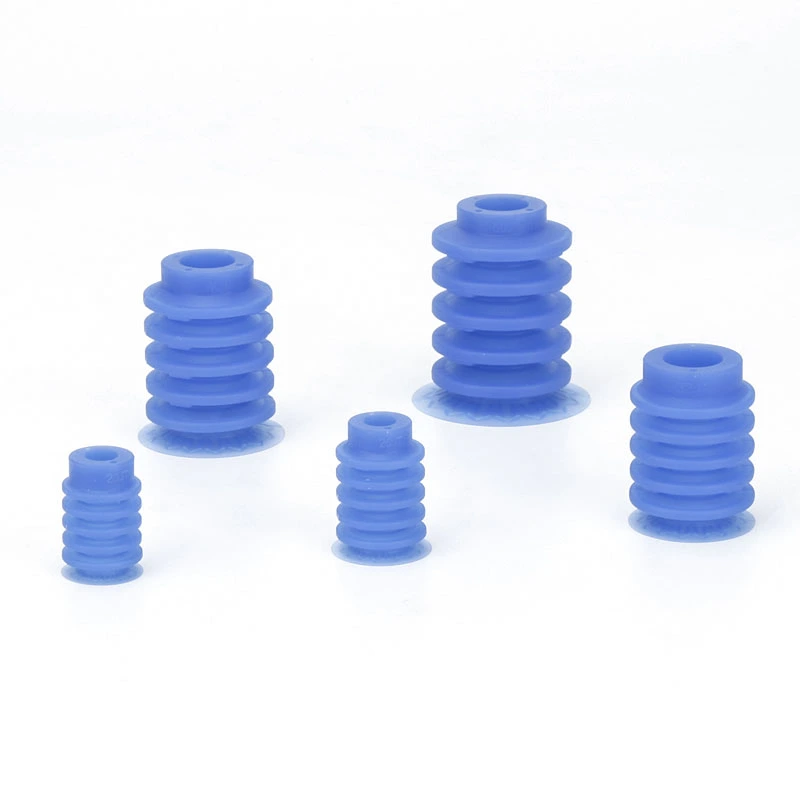

Kokoja saatavilla
Halkaisijat:20mm, 25mm, 32mm, 40mm, 50mm.
Yhteensopiva automatisoitujen järjestelmien kanssa erilaisiin teollisiin ja työkappaleiden käsittelyskenaarioihin.

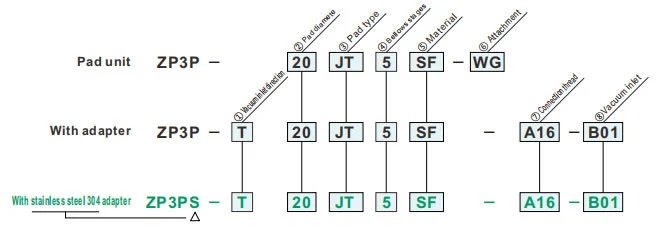

Kuinka tilata

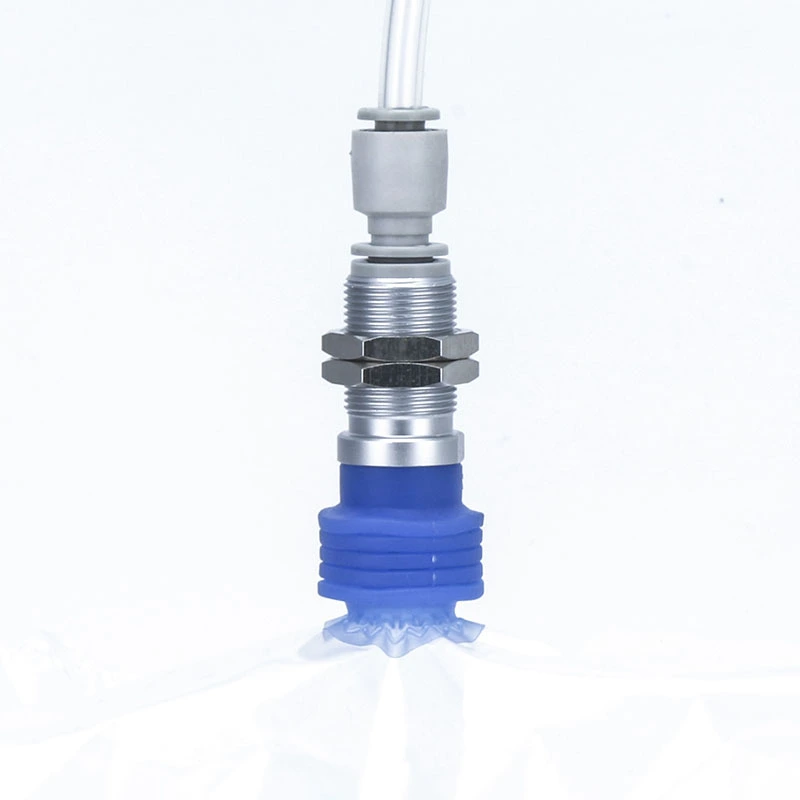

- Työkappaleiden adsorptiosiirtoon joustavalla pehmeäkalvopakkauksella
- Ohut kalvohame ja erikoismuotoiset kylkiluut
- Ohjainkiinnitys, Kiihdytys/hidastus: Adsorptiosiirto mahdollista 4G:ssä
- Sininen tyyny, helppo erottaa imutyyny värin perusteella kontaminaatiotarkastuksen aikana
| ①Imun tulosuunta | |
| T | Pystysuora |
| ②tyynyn halkaisija (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③tyynyn tyyppi | |
| JT | Palkeen tyyppi |
| ④Palkeet vaiheet | |
| 5 | 5.5-vaihe |
| ⑤ Materiaali | |
| SF | Silikoni kumi |
| ⑥ Kiinnitys | |
| WG | Liitteellä |
| ⑦ Kytkentälanka | ⑧ Tyhjiöaukko | Pehmusteen halkaisija | |||||
| ø20 ~ ø25 | ø32 ~ ø50 | ||||||
| - | Nolla | - | Uros kierre |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Naaras kierre |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Uros kierre |
A16 | M16 x 1,0 | Naaras kierre |
B01 | Rc1/8 | ● | - |
| Yhden kosketuksen sopiva |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | Naaras kierre |
B02 | 8 mm | - | ● | |
| Yhden kosketuksen sopiva |
10 | 10 mm | - | ● | |||
Vaihda liite
Tekniset tiedot
| Käyttölämpötila-alue | -30 ~ 90 ℃ | |
| Pad | Materiaali | Silikoni kumi |
| Väri | Sininen | |
| Kovuus (Shore A: ±5°) | A40/S | |
| Liite | Materiaali | Synteettinen hartsi |
| Väri | Valkoinen | |
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
Asennusopas
