Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).

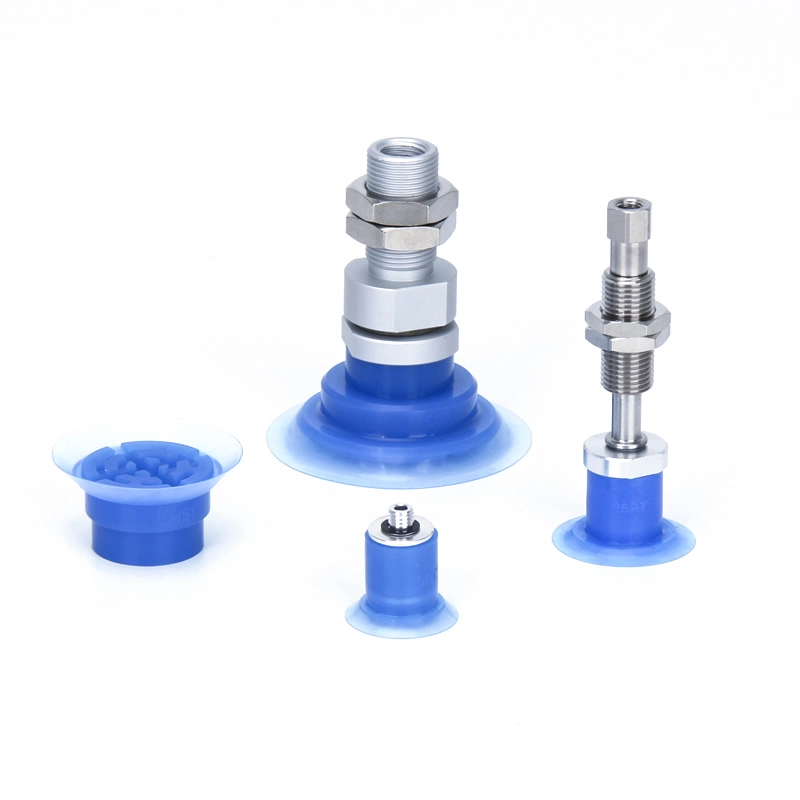

Kalvoadsorptio-imukuppeihin ZP3P-PT
Kalvoadsorptioon Tyhjiöimukupit ZP3P-PT on suunniteltu joustavien kalvojen ja ohuiden materiaalien käsittelyyn automatisoiduissa järjestelmissä. Ihanteellinen elintarvike- ja lääkepakkauksiin, ne takaavat rypistymättömän, vuotamattoman otteen pusseihin ja kalvoihin. FDA-silikonin, joustavien tiivistyshelmien ja vahvan tarttuvuuden ansiosta ne tukevat tarkkaa käsittelyä pakkauslinjoilla, logistiikassa ja hygieniakriittisillä aloilla.
Napsauta ja aloita valinta
》Palaa tuotetietoihin
Kalvoadsorptio-imukuppeihin ZP3P-PT

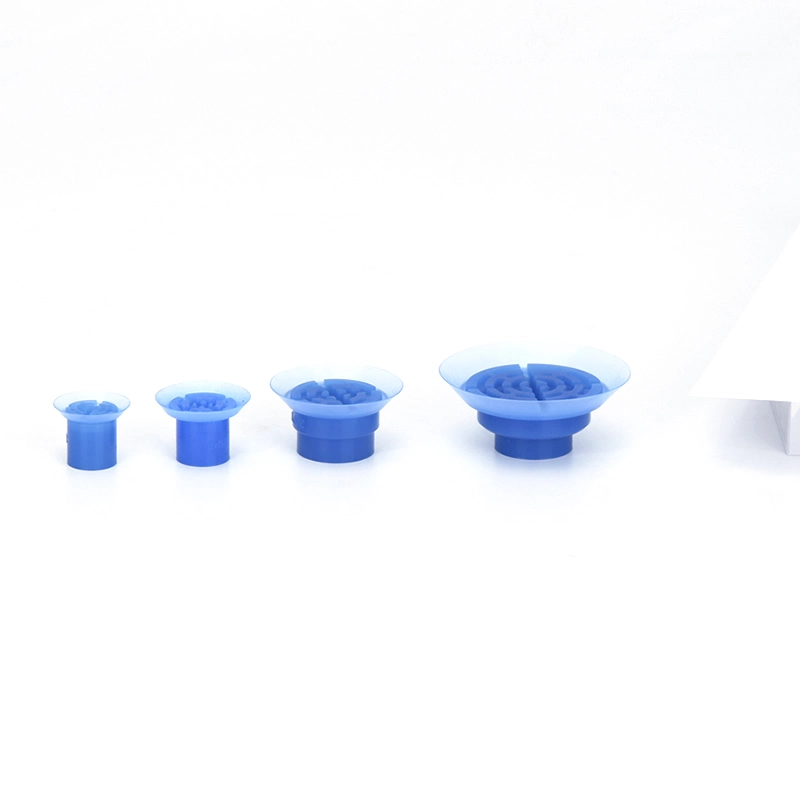

ZP3P-sarjan tyhjiötyynyyksikkö

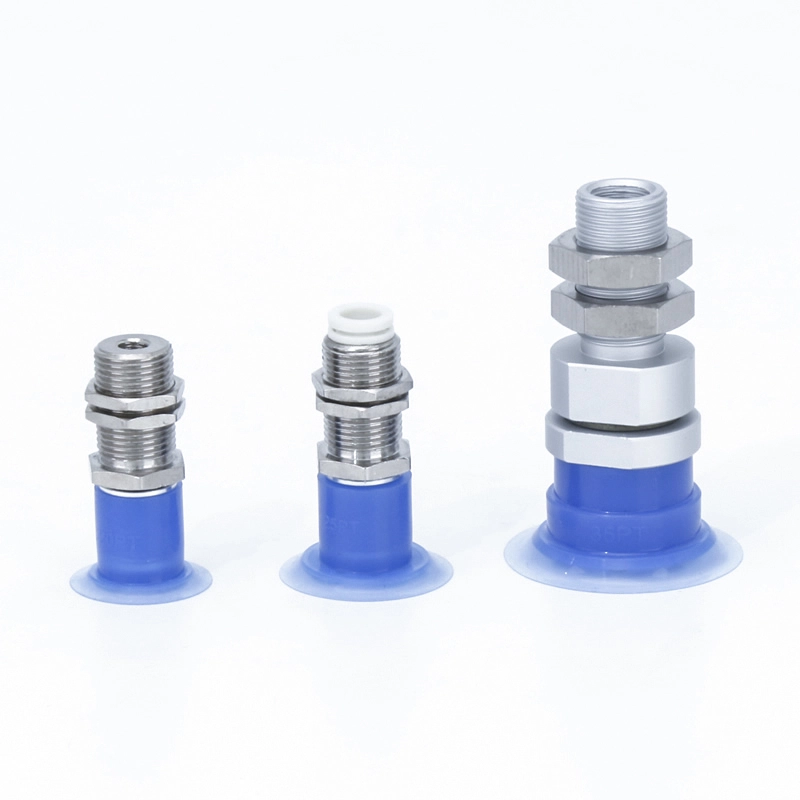

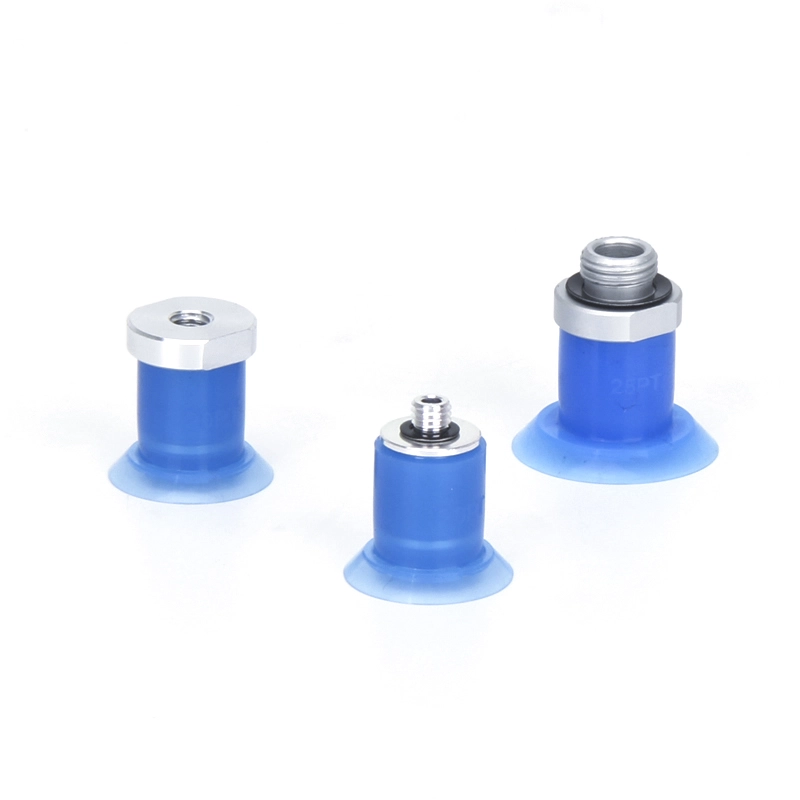

ZP3P-T-sarja, jossa sovittimen tyhjiötyynyt

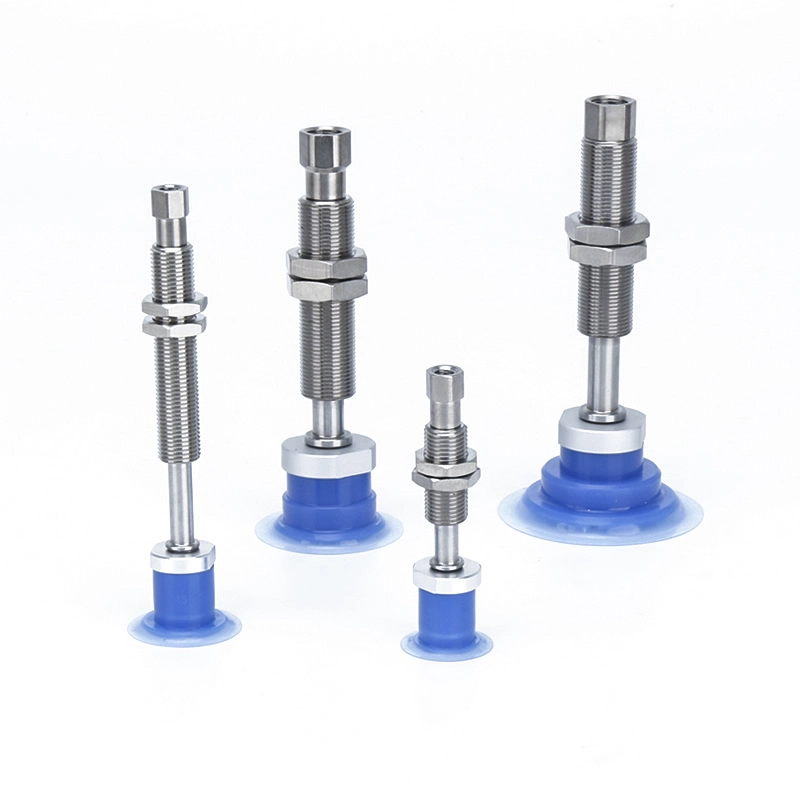

ZP3P-T-sarja puskurityhjiötyynyillä
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi
Kalvoadsorptio-imukuppien sovellukset ZP3P-PT
Ruoka- ja lääkepakkaukset
Suunniteltu neste- ja jauhepakkausten käsittelyyn
Sopii juomapusseihin, kastikepakkauksiin, maitojauhepusseihin ja jauhopusseihin
Erityinen tiivistyshelma varmistaa tiukan kiinnittymisen ilman ryppyjä tai vuotoja
Lääketieteelliset pakkausratkaisut
Käyttää FDA-luokan silikonimateriaaleja korkeisiin hygieniavaatimuksiin
Ihanteellinen infuusiopusseihin ja farmaseuttisiin muovisinetöityihin pakkauksiin
Tukee automaattisia lajittelu- ja pakkausprosesseja
Ohutkalvo ja joustava materiaalinkäsittely
Käsittelee elintarvikekalvoa, elintarvikepakkauskalvoa ja puhallettavia pusseja
Mahdollistaa toiminnot, kuten pussin avaamisen, kalvon käärimisen ja siirron
Joustava helman reuna takaa vakaan tiivistyksen pehmeillä pinnoilla
Kalvoadsorptio-imukuppien ZP3P-PT tärkeimmät ominaisuudet
Optimoitu joustaville materiaaleille
Suunniteltu ohuille kalvoille ja muotoaan muuttaville työkappaleille
Säilyttää vakaan imutehon myös kevyillä, pehmeillä materiaaleilla
Parannettu tiivistysteho
Erityinen helman rakenne parantaa ilmatiiviyttä ja kosketuksen vakautta
Vähentää tyhjiövuotoja nopean automaation aikana
Hygieeniset materiaalivaihtoehdot
Sininen silikonimateriaali tukee kontaminaatioiden havaitsemista
Soveltuu elintarviketeollisuuteen, kosmetiikka- ja lääketeollisuuteen
Teollinen yhteensopivuus
Kalvoadsorptioon tarkoitettu tyhjiöimukupit ZP3P-PT ovat yhteensopivia:
Automatisoidut pakkauslinjat
Logistiset lajittelujärjestelmät (esim. kuriirikassien käsittely)
Sähköisen kaupankäynnin varastoautomaatio
Elektronisten komponenttien pakkausprosessit
Ne ovat erityisen tehokkaita erittäin tarkoissa poiminta- ja paikkajärjestelmissä, joissa käsitellään ohuita, joustavia materiaaleja.
Lisäedut
Soveltuu eteenilevyille, muovikalvoille ja joustaville pakkausmateriaaleille
Tukee kevyttä teollisuusautomaatiota tiukoilla hygieniavaatimuksilla
Varmistaa turvallisen käsittelyn vahingoittamatta tai vääntämättä työkappaletta

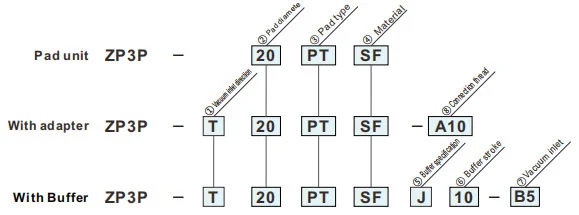

Kuinka tilata
- Sopii hyvin kalvopakkaussovelluksiin
- Sinisen värinen tyyny
- Vähentynyt vuoto
- Ohuille työkappaleille (kalvo, vinyyli jne.) muodostuvien ryppyjen vähentäminen adsorption aikana
| ①Imun tulosuunta | |
| T | Pystysuora |
| ②tyynyn halkaisija (mm) | |
| 15 | ø15 |
| 20 | ø20 |
| 25 | ø25 |
| 35 | ø35 |
| 50 | ø50 |
| ③tyynyn tyyppi | |
| PT | Ohut kalvohametyyppi |
| ④ Materiaali | |
| SF | Silikoni kumi |
| ⑤Puskurin erittely | |
| J | Pyörivä |
| K | Pyörimätön |
| ⑥ Puskuriisku | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑦ Tyhjiöaukko | ø20,ø25 | ø35,ø50 | ||
| Naaras lanka | B5 | M5 × 0,8 | ● | ● |
| B01 | Rc1/8 | 一 | ● | |
| Kiinnitys yhdellä kosketuksella | 04 | ø4 | ● | 一 |
| 06 | ø6 | ● | ● | |
| 08 | ø8 | 一 | ● | |
| Varren sovitus | N4 | ø4 nailonletku | ● | 一 |
| U4 | ø4 pehmeää letkua | ● | 一 | |
| N6 | ø6 nylon letku | ● | ● | |
| U6 | ø6 pehmeää letkua | ● | ● | |
| ⑧ Kytkentälanka | ø20,ø25 | Ø35,ø50 | ||
| Urospuolinen lanka | A5 | M5x0,8 | ● | — |
| A10 | M10x1 | 一 | ● | |
| A12 | M12x1,75 | 一 | ● | |
| AG1 | G1/8 | ● | ● | |
| AG2 | G1/4 | 一 | ● | |
| AG3 | G3/8 | 一 | ● | |
| Naaras lanka | B5 | M5x0,8 | ● | 一 |
| B8 | M8x1,25 | 一 | ● | |
| Urospuolinen lanka | A12-B5 | M12x1 | ● | 一 |
| A12-06 | M12x1 | ● | 一 | |
| AL14 | M14 × 1 | 一 | ● | |
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
Asennusopas
PDF lataus
Varoitus + Varoitus （Lue ennen käyttöä）
PDF lataus
