Tyhjiöimu on ydinratkaisu "joustavaan tarttumiseen" teollisuusautomaatiossa, jossa on neljä keskeistä etua: vahingoittumaton tartunta, sopeutuminen useisiin materiaaleihin/epäsäännöllisiin työkappaleisiin, puhdas ja ympäristönsuojelu sekä joustava toiminta. Se voidaan sovittaa työkappaleiden eri teollisuuden ominaisuuksiin (ohut/paksu, tarkkuus/karkea, saniteetti/standardi).
Matalakitkaiset suoraasennustyhjiö-imukupit ZP3
Commaelec on ammattimainen valmistaja ja toimittaja, joka on erikoistunut matalakitkaisiin suoraan asennettaviin tyhjiöimukuppiin ZP3. Nämä kompaktit yksiköt, joiden halkaisija on 4–16 mm, on suunniteltu erityisesti elektroniikkateollisuudelle. Niissä on sisäänrakennettu teleskooppinen puskuritanko, joka tuottaa minimaalisesti pölyä, joten ne soveltuvat erityisen hyvin käytettäväksi tarkkuuselektroniikassa, lääketieteellisissä ja farmaseuttisissa sovelluksissa.
Napsauta ja aloita valinta
》Palaa tuotetietoihin
Matalakitkaiset suoraasennustyhjiö-imukupit ZP3
ZP3-T-sarja pienikitkaisella puskurilla, kompaktilla tyhjiötyynyllä
Kuvaus
Kuinka tilata
Tekniset tiedot / materiaali
Sovellukset
Resurssi

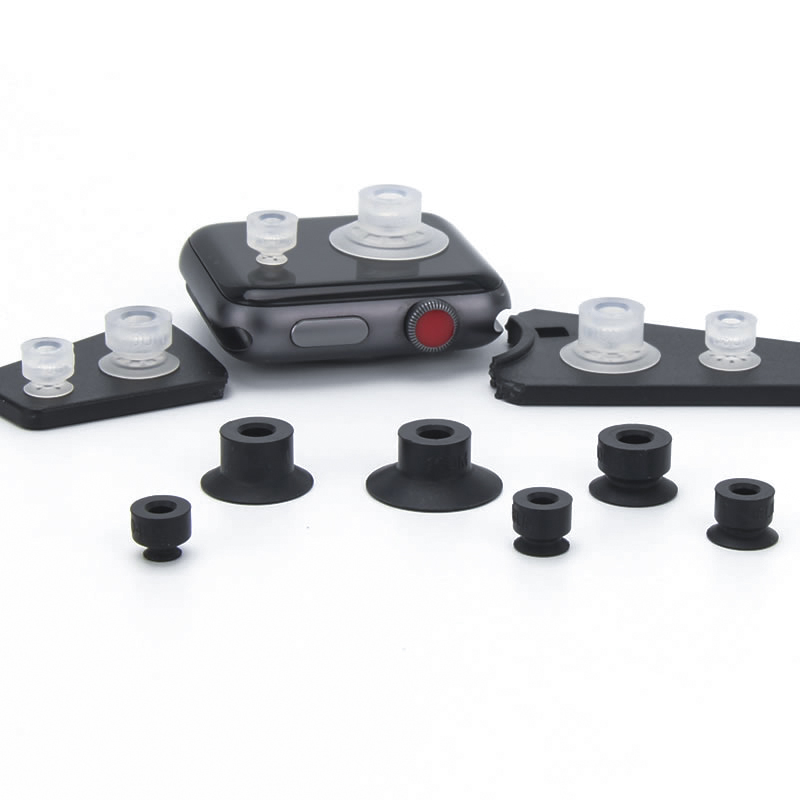

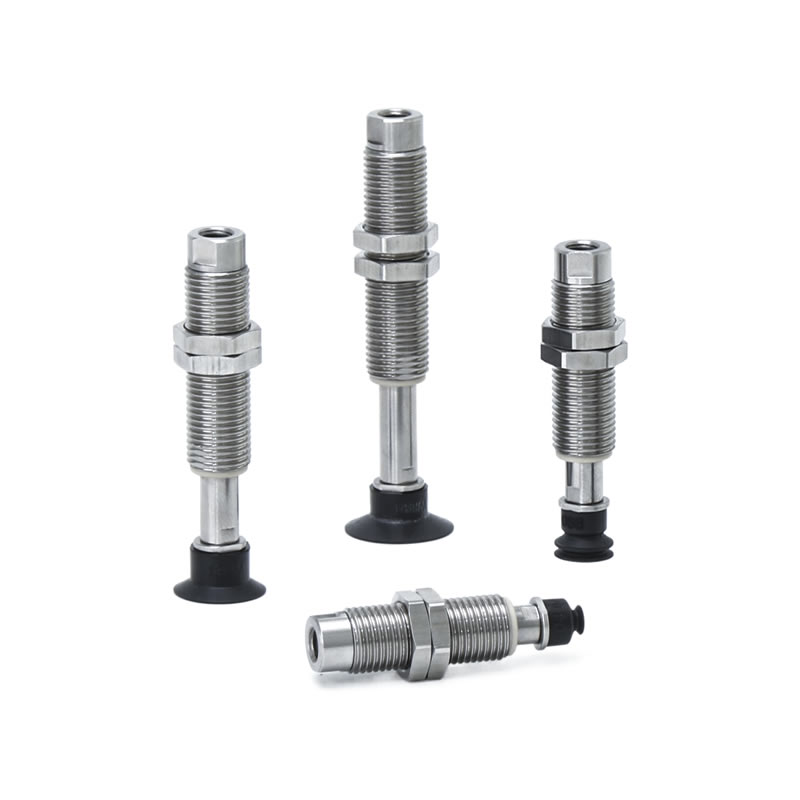

Matalakitkaiset suoraasennustyhjiöimukupit ZP3 ovat kompakteja, tarkasti suunniteltuja imukuppeja, jotka on suunniteltu elektroniikka-, lääke- ja lääketeollisuudelle. Näissä halkaisijaltaan 4–16 mm:n tyhjiökupeissa on sisäänrakennettu teleskooppinen puskuritanko, joka minimoi pölyn muodostumisen ja varmistaa herkkien komponenttien turvallisen ja puhtaan käsittelyn.
Mikä on matalakitkainen suoraan kiinnitettävä tyhjiöimukuppi ZP3?
Erikoisimurityyny, jolla on suora asennusmahdollisuus automatisoituihin järjestelmiin.
Sisältää pienikitkaisen teleskooppipuskurin, joka vähentää kulumista ja kontaminaatiota toistuvien jaksojen aikana.
Yhteensopiva pysty- ja sivuttaisten tyhjiön tulosuuntien kanssa, mikä mahdollistaa joustavan asennuksen ahtaissa tuotantolinjoissa.
Saatavana korkealaatuisista kumista, silikonista ja antistaattisista materiaaleista, valinnaisilla sovittimilla ja ruostumattomasta teräksestä valmistettujen lisävarusteiden kanssa litiumakkusovelluksiin.
Sovellukset
Tarkkuuselektroniikan käsittely, kuten piirilevyt ja mikrosirut.
Lääketieteellinen ja farmaseuttinen kokoonpano, jossa puhtaus ja alhainen kontaminaatio ovat kriittisiä.
Integrointi robottipoimintajärjestelmiin ja automatisoituihin kokoonpanolinjoihin.
Pienten laitteistojen ja litiumakkukomponenttien käsittely, jotka vaativat vain vähän pölyä.
Edut
Kompakti ja vähäkitkainen rakenne minimoi kulumisen, pölyn ja huollon.
Suuri sopeutumiskyky, joka tukee useita tyhjiön tulosuuntauksia ja puskurikokoonpanoja.
Matalakitkaiset suoraasennustyhjiöimukupit ZP3 on valmistettu kestävistä materiaaleista, kuten silikonista ja kumista, varmistamaan vakaan ja pitkäkestoisen imun ja pidentäen näin käyttöikää.
Joustavat vaihtoehdot sovittimilla, puskurikannattimilla ja ruostumattomasta teräksestä valmistetuilla lisävarusteilla erikoisteollisuuden tarpeisiin.
Kustannustehokas Kiinassa valmistettu tuotanto kypsällä tekniikalla ja vakaalla toimitusketjulla takaa oikea-aikaisen toimituksen ja korkealaatuisen suorituskyvyn.
Miksi valita Commaelec?
Luotettava valmistaja ja toimittaja, jolla on oma tuotanto ja laaja varasto.
Monipuolinen tuotevalikoima, joka sisältää useita eritelmiä, muotoja ja materiaalivaihtoehtoja.
Kypsä teknologia takaa vahvan tarttuvuuden, vakauden ja turvallisen materiaalin käsittelyn.
Asiakaslähtöinen palvelu nopealla reagoinnilla, räätälöinnillä ja teknisellä tuella saumattoman integroinnin takaamiseksi.
Kuinka tilata
- Vähentynyt hiukkaspitoisuus alle 1/10 (verrattuna aikaisempiin tuotteisiin).
- Kupariseos käyttämätön.
- Pienellä kitkalla, hiljaisella! Melutaso 45dB.
- Tasainen ylös- ja alaspäin liikkuva epäkeskisen rakenteen mukaan.
- Putken kireyden mukaan juuttunut akseliongelma ratkesi!
| ①Imun tulosuunta | |
| T | Pystysuora |
| ②tyynyn halkaisija (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③tyynyn tyyppi | |
| UM | Tasainen uralla |
| B | Palkeet |
| ④ Materiaali | |
| N | NBR |
| S | Silikoni kumi |
| U | Uretaani kumia |
| F | FKM |
| GN | Johtava NBR |
| GS | Sähköä johtava silikonikumi |
Vihreä symboli on räätälöityjä malleja.
| ⑤Puskurin erittely | |
| D | Pyörivä (pienikitka) |
| ⑥ Puskurin isku (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Tyhjiöaukko | |
| B5 | M5 x 0,8 |
Mitat (mm)
Vihreä symboli on räätälöityjä malleja.

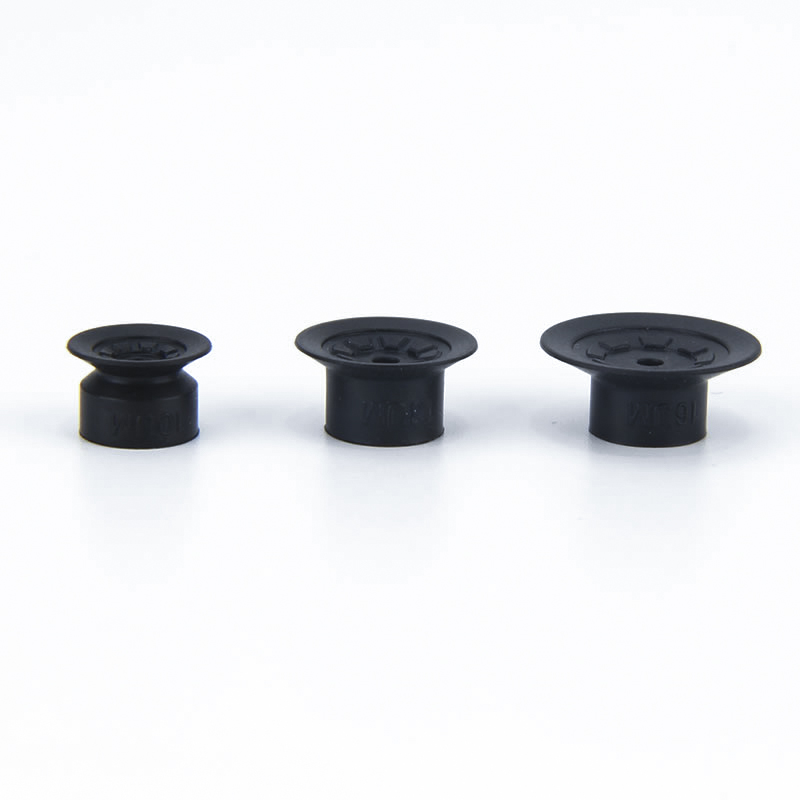

UM
Tasainen uralla
| Malli | A | B | C | D | Puskuri | |||||||
|
① Tyhjiö sisääntulo suunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑤ Puskuri spec. |
⑥ Puskuri aivohalvaus |
⑧ Tyhjiö sisääntulo |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Viitemalli: ZP3-T16UMND15-B5

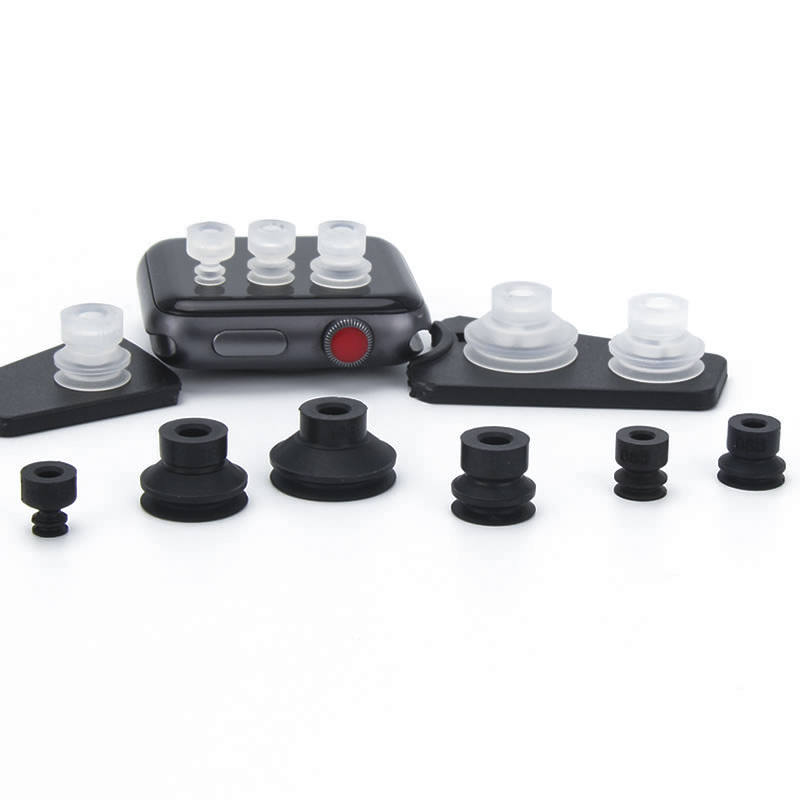

B
Palkeet
| Malli | A | B | C | D | Puskuri | |||||||
|
① Tyhjiö sisääntulo suunta |
② Pad dia. |
③ Pad tyyppi |
④ Pad Materiaali |
⑤ Puskuri spec. |
⑥ Puskuri aivohalvaus |
⑧ Tyhjiö sisääntulo |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Katso malli: ZP3-T08BND6-B5
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
| Pehmusteen tyyppi | Pehmusteen halkaisija (mm) | Sovellus | Tyypilliset työkappaleen pinnat ja muodot | |||||||
| Tasainen | heilutti | Vino | Eri korkeuksia | Kupera | Öljyinen | |||||
|
|
|
|
|
|
|||||
| Kompakti P-mainos | Tasainen (U) |
|
ø1,5 ~ ø3,5 | Tasaisen ja epämuodostumattoman pinnan omaavien työkappaleiden adsorptioon | ⚪ | X | X | X | X | X |
| Litteä uralla (UM) |
|
ø4 ~ ø16 | Työkappaleelle, joka todennäköisesti vääntyy | ⚪ | X | X | X | X | △ | |
| Palkeet (B) |
|
ø4 ~ ø16 | Kaltevalla pinnalla olevien työkappaleiden adsorptioon | ⚪ | △ | ⚪ | X | △ | X | |
Pehmusteen materiaali ja ominaisuudet
⚪: Vähän tai ei ollenkaan vaikutusta △: Voidaan käyttää olosuhteista riippuen X: Ei sovellu
|
Materiaali
Ominaisuudet
|
Symboli | Durometri HS (±5°) |
Väri / kumi |
Toiminnassa lämpötila alue (°C) |
Öljy vastus bensiini |
Öljy vastus bentsoli |
Pohja vastus |
Acid vastus |
Säänkestävyys | Otsoni vastus |
Hankaus vastus |
Vedenpitävä | Liuotin vastus (bentseeni, tolueeni) |
Sovellus |
| NBR | N | 50 | Musta | 0-120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Yleisten töiden siirto, aaltopahvi, viilulevy, rautalevy ja muut |
| Silikoni kumi | S | 45-50 | Valkoinen | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde, Irrotus painevalusta, Ohut työ, Monitoimikone |
| Uretaani kumia | U | 50-60 | Ruskea | 0-60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Aaltopahvi, rautalevy, viilulevy |
| FKM | F | 60 | Musta | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemiallinen työ |
| Johtava NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Puolijohteen yleinen työ (staattinen sähkövastus) | |
| Sähköä johtava silikonikumi | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puolijohde (staattinen sähkö) |
Yllä oleva taulukko kattaa vain kumimateriaalien yleiset ominaisuudet. Sininen symboli on räätälöityjä malleja.
Pneumaattisten komponenttien (tyhjiöimukuppi) käyttötarkoitus eri teollisuuden aloilla
I. Keskeiset vahvuudet
II. Sovellusten poimiminen teollisuuden mukaan
A. Lääketiede ja lääketeollisuus
A.1: Perusvaatimukset:Puhdas ja saasteeton (FDA/GMP-yhteensopiva), hellävarainen ja vahingoittamaton sekä ristikontaminaation esto
A.2 Keskeiset skenaariot:
1. Lääkepakkaus: lääkepullo / lääkelevy / infuusiopussin nouto (elintarvikelaatuinen silikoni-imukuppi, ei hiukkasten irtoamista)
2. Lääketieteellisten laitteiden kokoonpano: kirurgiset instrumentit/lääketieteelliset katetrit/proteesikappaleet (säädettävä alipaine, muodonmuutossuoja)
3. Biologinen laboratorio: petrimalja/sentrifugiputki/reagenssikortin siirto (kemikaalien kestävä, steriiliyhteensopiva)
B. Elektroniikka- ja puolijohdeteollisuus
B.1 Perusvaatimukset:antistaattinen (10⁶-10¹¹Ω), tarkkuusasemointi (virhe ≤0,01mm), naarmuuntumiskestävyys
B.2 Keskeiset skenaariot:
1. Siru/puolijohde: kiekkojen käsittely, sirupakkaus (huokoinen keraaminen/antistaattinen silikoni-imukuppi, tasainen alipaine repeämisen estämiseksi)
2. PCB/Komponentit: Joustava PCB, mikrokomponentit (0402 vastukset) pinta-asennettu (ohut silikoni/geeli/mikro-imukupit estämään rypistymistä/repeämistä)
3. Näyttö: LCD/OLED-paneeli, kosketuslasikahva (korkea läpinäkyvä materiaali, ei tahroja tai naarmuja)
C. Auto- ja autonosien teollisuus
C.1 Perusvaatimukset:suuri imu (yksi imulevy ≥500N), monitoimisovitus (metalli/muovi/lasi), liukumaton
C.2 Keskeiset skenaariot:
4. Korin valmistus: teräslevyn / oven karmin käsittelyhitsaus (halkaisijaltaan suuri kumi- / moniimukuppijärjestelmä, liukumaton rakenne)
5. Lasi / Sisustus: tuulilasiasennus, nahkaistuimen pinnan siirto (lämmönkestävä silikoni / sieni-imukupit, muodonmuutossuoja)
6. Osat: moottorin sylinterin runko / vaihteistokotelon tartunta (tyhjiö + mekaaninen lukko, putoamisen esto)
D. Elintarvike- ja pakkausteollisuus
D.1 Perusvaatimukset:Elintarvikelaatuinen materiaali (FDA-sertifioitu), helppo puhdistaa, iskunkestävä
D.2 Keskeiset skenaariot:
1. Ruoan käsittely: leivonnaiset / tuore liha / hedelmälajittelu (pieniimuinen sieni-imukuppi, hajuton ja helppo pestä)
2. Pakkausautomaatio: pakkauspussin avaaminen, steriili kartonkimuovaus (staattinen poisto / monipisteimu, sopii ohuelle/kovalle pakkaukselle)
E. Logistiikka- ja varastoteollisuus
E.1 Perusvaatimukset:tehokas sopeutuminen (useita eritelmiä tavaroista), vakaa paine, putoamisen esto
E.2 Keskeiset skenaariot:
1. Pahvilaatikoiden käsittely: verkkokaupan kartonkien lajittelu (säädettävä imujärjestelmä, tyhjiöpaine)
2. Levy/rulla: Puulevy/muovikalvorullan siirto (pitkä nauha/rengasmainen imukuppi, tasainen adsorptio siirtymän estämiseksi)
F. Uusi energia ja erikoisteollisuus
F.1 Uusi energia (litiumparisto/pv):
1. Litiumakkulevy (antistaattinen huokoinen imukuppi, pölynkestävä), aurinkolasi (suuri imu silikoni-imukuppi, ei naarmuuntumista)
F.2 Tulostus ja paperi
1. Paperin/painotuotteiden talteenotto (imukykyinen paperimateriaali, pieni alipaine repeytymisen ja musteen likaantumisen estämiseksi)
III. Yhteenveto ydinsopeutumislogiikasta
| Työkappaleen ominaisuudet | Pipetin mukautusohjelma | Vastaavat teollisuuden skenaariot |
| Ohut / hauras / tarkkuus | Silikoni/keraaminen materiaali, mikroalipaine, mikro-imusuutin | Elektroniset puolijohteet, lääkkeet |
| Raskaat esineet / Suuri koko | Kumimateriaali, halkaisijaltaan suuri imukuppi, moniimukuppijärjestelmä | Autot, logistiikkapaneelit |
| Terveys/saastumisen ehkäisy | Elintarvike/lääketieteellinen silikoni, helppo puhdistaa rakenne | Lääketiede, ruoka |
| Pehmeät / epäsäännölliset pinnat | Sienimateriaali, muotoaan muuttava imukuppi | Auton sisätilat, ruoka |
| Antistaattiset vaatimukset | Antistaattinen silikoni, ionituulen avulla | elektroninen puolijohde |
